Штуцер припайной ГОСТ 16044-70

Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 6–38 мм
Резьба
М14×1,5 — М48×1,5
Размер под ключ
S 17–50 мм
Материалы
2 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 023 сталь 25
  • 012 сталь 12Х18Н9Т
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Штуцер припайной ГОСТ 16044-70: размеры и обозначения

Изделие используется в соединениях трубопроводов по внутреннему конусу.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Материал: сталь марки 25 и 12Х18Н9Т (Х18Н9Т).
  2. Технические требования — по ГОСТ 16078—70.

Штуцер в сборке с припайным ниппелем

Схема по ГОСТ 16078-70: сборка с полусферическим припайным ниппелем
Схема по ГОСТ 16078-70, приложение, черт. 1.

Позиции на схеме:

  1. Труба.
  2. Ниппель полусферический припайной ГОСТ 16040-70.
  3. Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
  4. Штуцер припайной ГОСТ 16044-70.
  5. Проволока.

Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

Штуцер припайной ГОСТ 16044-70: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 16044-70, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 6–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с штуцерами припайными по ГОСТ 16044-70 часто покупают:

Соединения трубопроводов по внутреннему конусу

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры припайных штуцеров должны соответствовать указанным на чертеже и в таблице.

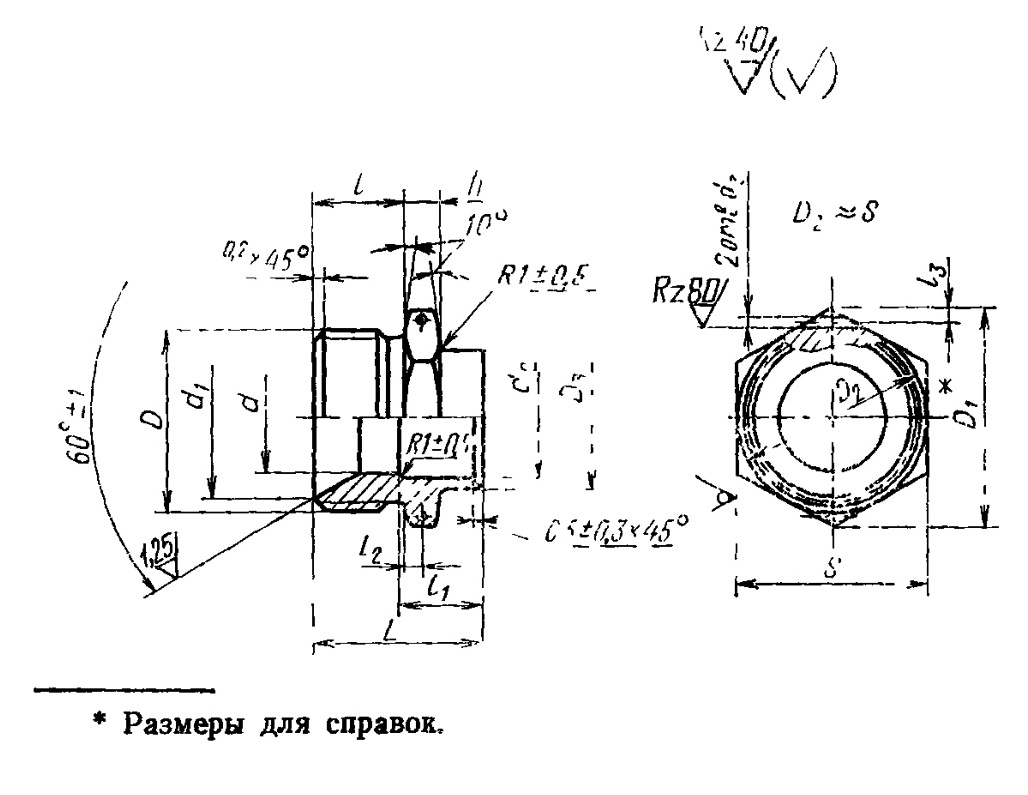

Схема по ГОСТ 16044-70
Схема по ГОСТ 16044-70

Примеры условных обозначений

  • Пример условного обозначения припайного штуцера к трубопроводу Dн 16 из стали марки 25: Штуцер припайной 16—023 ГОСТ 16044—70
  • То же, из стали марки 12Х18Н9Т: Штуцер припайной 16—012 ГОСТ 16044—70
  • То же, для изделий авиационной и общей техники: Штуцер припайной 16—023 ГОСТ 16044—70
  • То же, для изделий авиационной и общей техники: Штуцер припайной 16—012А ГОСТ 16044—70

Таблица 1

Таблица 1
Размеры, мм
Наружный
диаметр труб
Dн		dd₁d₂*d₃Резьба DD₁D₂Sll₁l₂l₃LhМасса
100 шт.
в кг
Пред. откл.Пред.
откл.
0,4		НоминПред.
откл.		Пред. откл.
по В11+0,12
−0,06		±0,2±0,40,2
6411,061,5M14×1,59,68,517139±0,22,52451,53
8613,08M16×1,511,01,97
10815,010M18×1,521,913,0192,34
121017,012M20×1,525,415,022113,0262,87
141219,014M22×1,527,717,0243,08
161421,016M24×1,531,219,02715132,02863,57
181624,018M27×1,534,621,0304,52
201827,020M30×1,536,923,0324,92
222029,022M33×1,541,625,0361614294,97
24222427,05,18
252332,025M36×1,547,328,0411715±0,43,53076,36
282635,028M39×1,531,07,66
302835,53033,08,53
323038,0322,0M42×1,551,335,046174,02,532810,00
343241,034M45×1,537,012,42
363444,036M48×1,557,739,05013,50
38363841,015,10

Материалы

  • 023 — Сталь марки 25
  • 012 — Сталь марки 12Х18Н9Т
