Схема по ГОСТ 16054-70

Соединения трубопроводов по внутреннему конусу

Угольник фланцевый ГОСТ 16054-70

Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 6–38 мм
Резьба
М14×1,5 — М48×1,5
Размер под ключ
S 12–46 мм
Материалы
4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 022 сталь 45
  • 021 сталь 38ХА
  • 012 сталь 12Х18Н9Т
  • 011 сталь 13Х11Н2В2МФ
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Угольник фланцевый ГОСТ 16054-70: размеры и обозначения

Изделие используется в соединениях трубопроводов по внутреннему конусу.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
  2. Технические требования — по ГОСТ 16078—70.

Угольник фланцевый ГОСТ 16054-70: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 16054-70, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 6–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с угольниками фланцевыми по ГОСТ 16054-70 часто покупают:

Соединения трубопроводов по внутреннему конусу

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры фланцевых угольников должны соответствовать указанным на чертеже и в таблице.

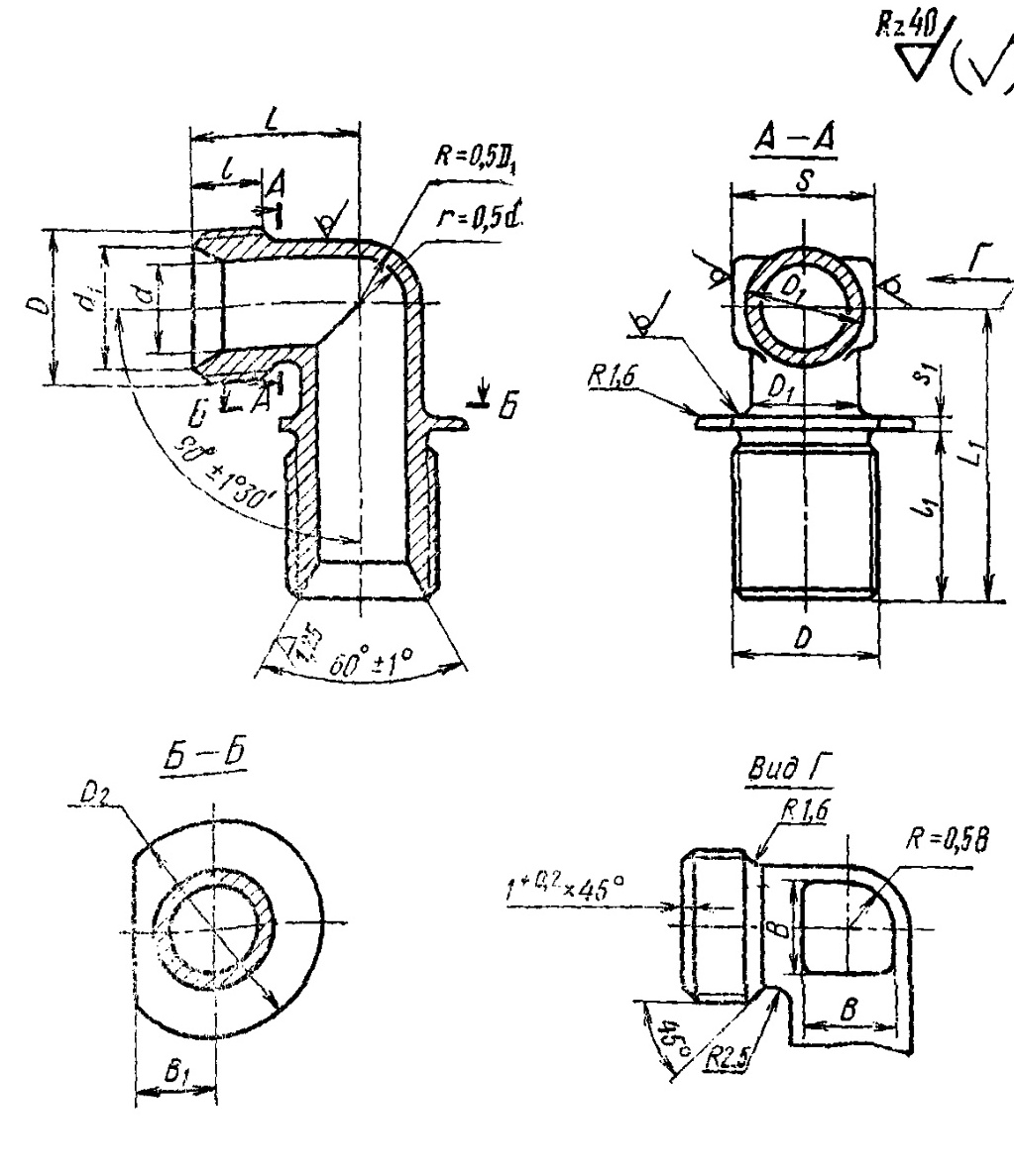

Схема по ГОСТ 16054-70
Схема по ГОСТ 16054-70

Примеры условных обозначений

  • Пример условного обозначения фланцевого угольника к трубопроводу Dн 16 из стали марки 45: Угольник фланцевый 16—022 ГОСТ 16054—70
  • То же, из стали марки 38ХА: Угольник фланцевый 16—021 ГОСТ 16054—70
  • То же, из стали марки 12Х18Н9Т: Угольник фланцевый 16—012 ГОСТ 16054—70
  • То же, из стали марки 13Х11Н2В2МФ: Угольник фланцевый 16—011 ГОСТ 16054—70
  • То же, для изделий авиационной и общей техники: Угольник фланцевый 16—022А ГОСТ 16054—70
  • То же, для изделий авиационной и общей техники: Угольник фланцевый 16—021А ГОСТ 16054—70
  • То же, для изделий авиационной и общей техники: Угольник фланцевый 16—012А ГОСТ 16054—70
  • То же, для изделий авиационной и общей техники: Угольник фланцевый 16—011А ГОСТ 16054—70

Таблица 1

Таблица 1
Размеры, мм
Наружный
диаметр
труб
Dн		dd₁Резьба DD₁D₂Sll₁LLтS₁BB₁Масса 100 шт.
в кг
Пред. откл.Номин.Пред.
откл.
±0,4±0,2
6411,0M14×1,59221292521401,558±0,24,31
8613,0M16×1,51124142242795,35
10815,0M18×1,51326249106,65
121017,0M20×1,5152817451011±0,48,05
141219,0M22×1,51730192513129,60
161421,0M24×1,519352211282848151311,43
181624,0M27×1,5223824293052171513,45
201827,0M30×1,52442273055181616,15
222029,0M33×1,52645123133602,51819,37
242228302222,85
252332,0M36×1,52948133336621924,55
282635,0M39×1,53250323865252129,50
302835,534362832,80
323038,0M42×1,537554140302236,25
343241,0M45×1,53960682439,30
363444,0M48×1,541654642702542,80
38364346,10

Материалы

  • 022 — Сталь марки 45
  • 021 — Сталь марки 38ХА
  • 012 — Сталь марки 12Х18Н9Т
  • 011 — Сталь марки 13Х11Н2В2МФ
