Группа ГОСТ: Проходники, переходники и угольники

  • Угольник фланцевый с углом наклона 135° герметизируемый ГОСТ 16057-70

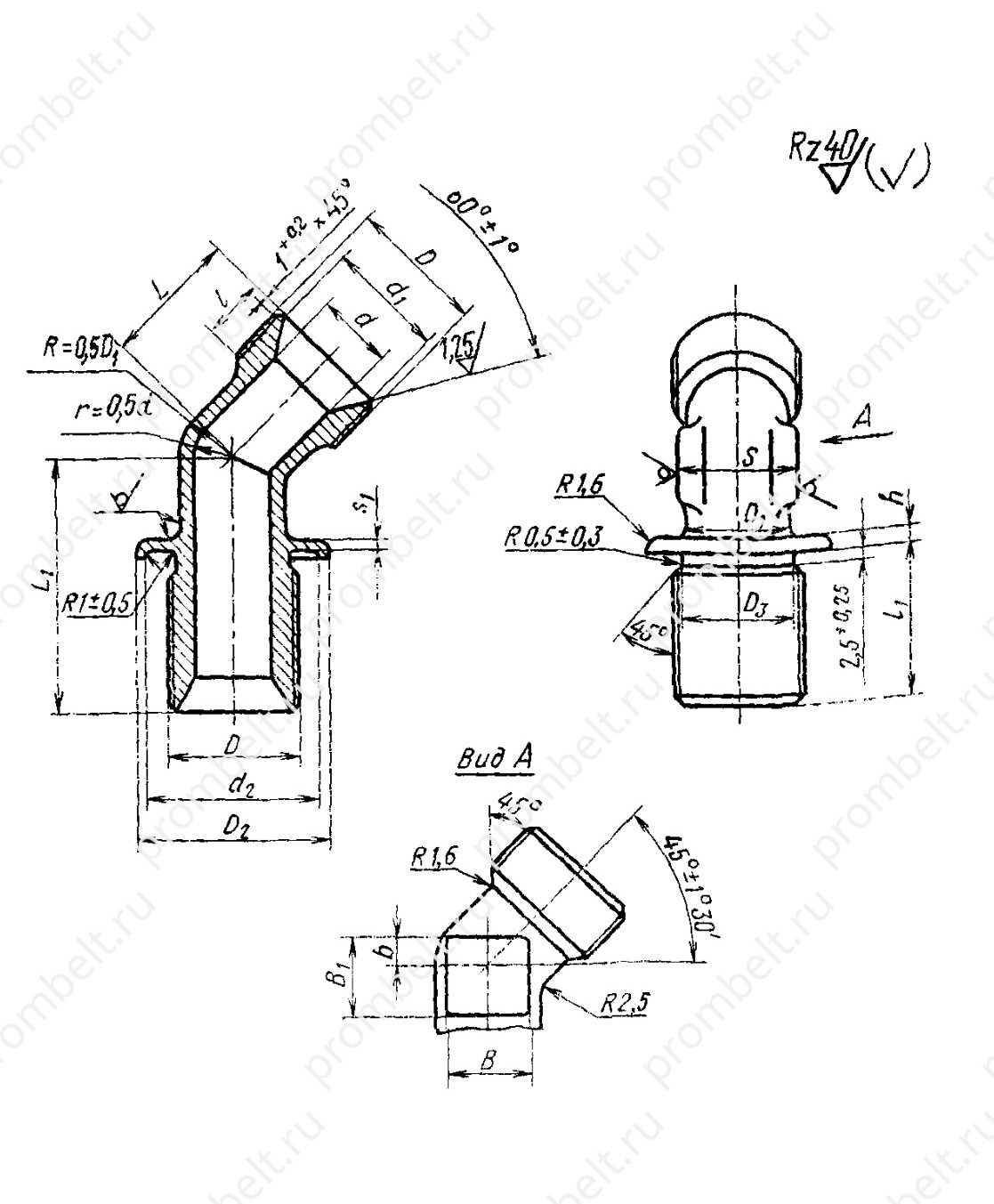

    Угольник фланцевый с углом наклона 135° герметизируемый ГОСТ 16057-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Технические требования — по ГОСТ 16078—70.
  • Угольник фланцевый герметизируемый ГОСТ 16056-70

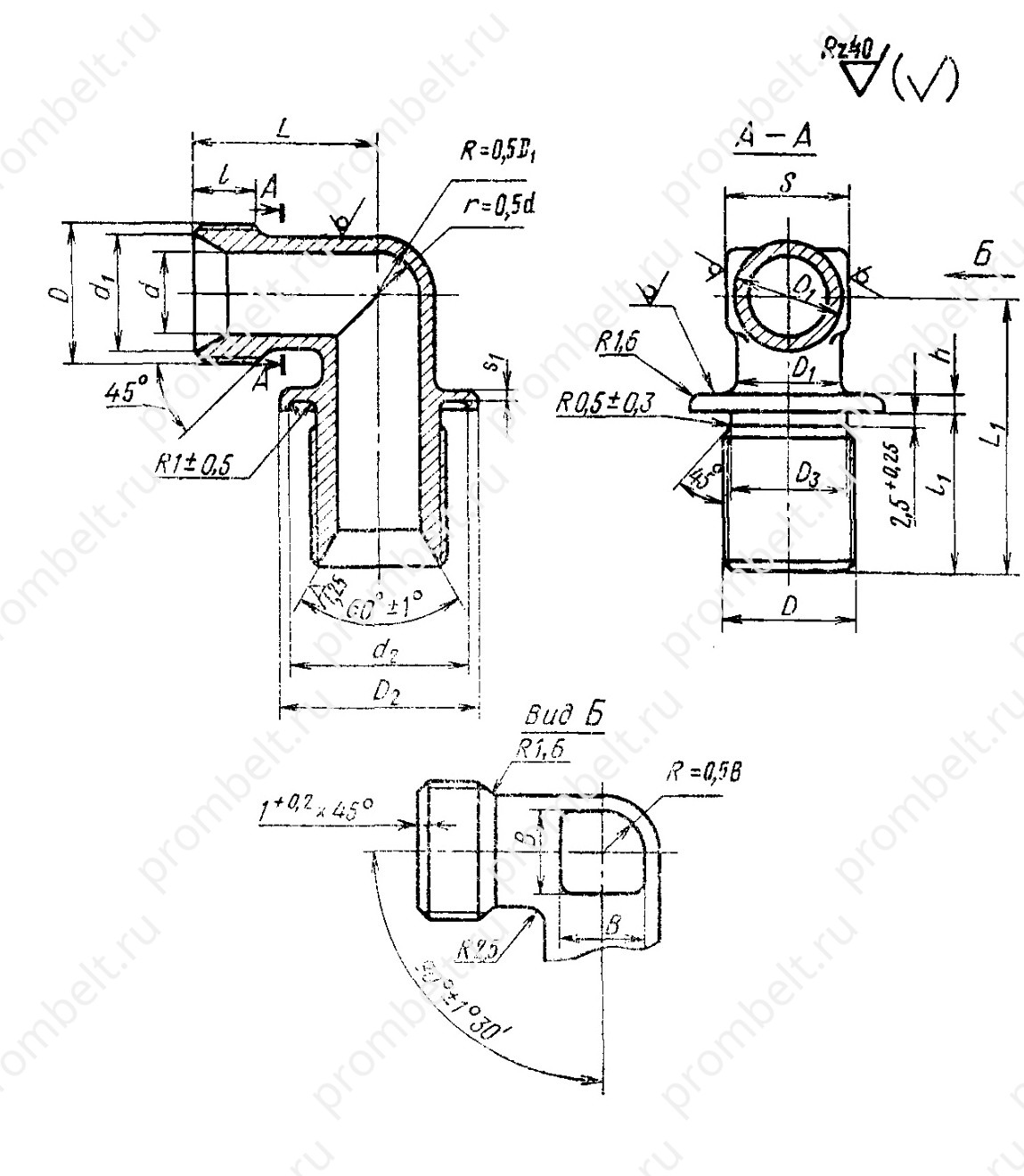

    Угольник фланцевый герметизируемый ГОСТ 16056-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Технические требования — по ГОСТ 16078—70.

    Фланцевый угольник в сборке с трубами

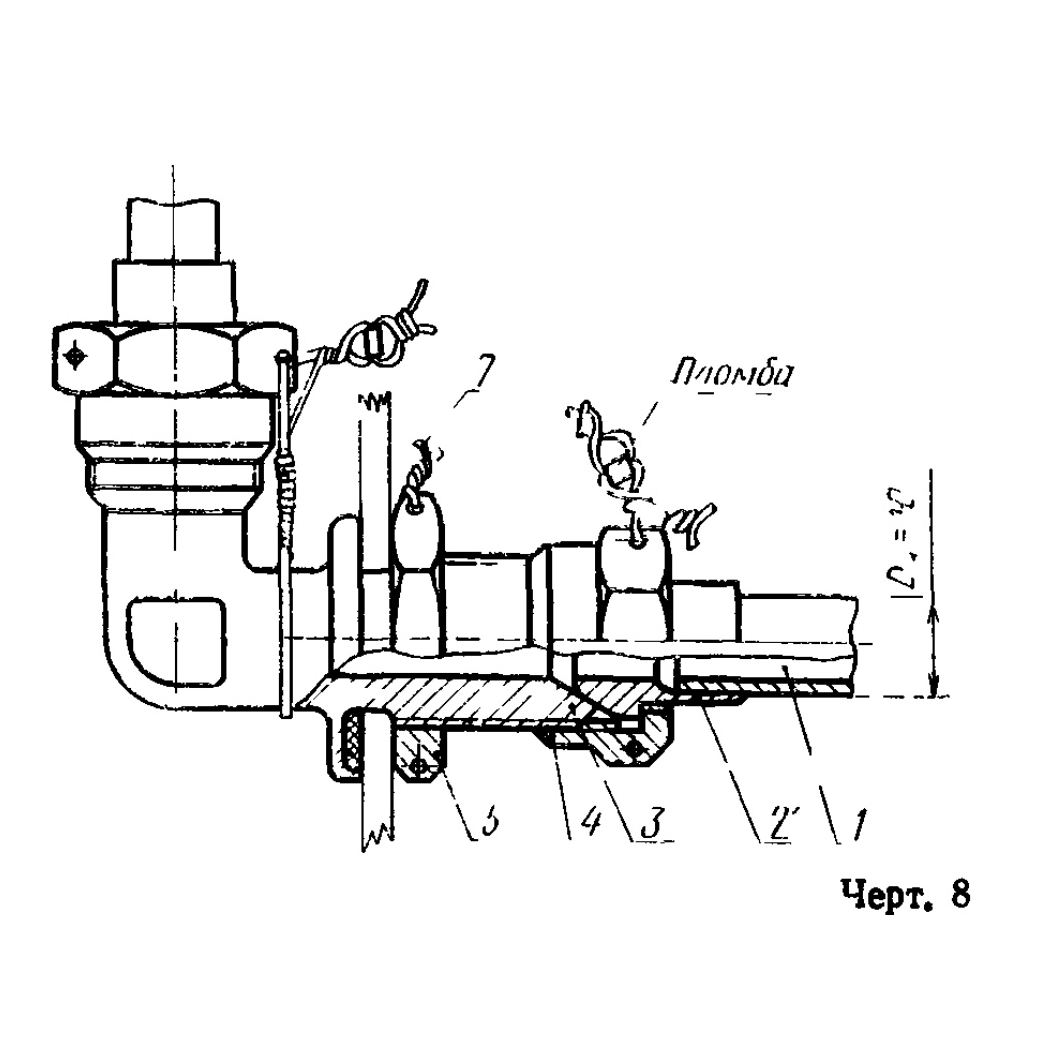

    Схема по ГОСТ 16078-70: сборка с фланцевым герметизируемым угольником
    Схема по ГОСТ 16078-70, приложение, черт. 8.

    Позиции на схеме:

    1. Труба.
    2. Ниппель полусферический припайной ГОСТ 16040-70.
    3. Угольник фланцевый герметизируемый ГОСТ 16056-70.
    4. Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
    5. Гайка ГОСТ 13958-74.
    6. Кольцо уплотнительное.
    7. Проволока.

    Уплотнительное кольцо и требования к уплотнению задаются утверждённой документацией.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Угольник фланцевый с углом наклона 135° ГОСТ 16055-70

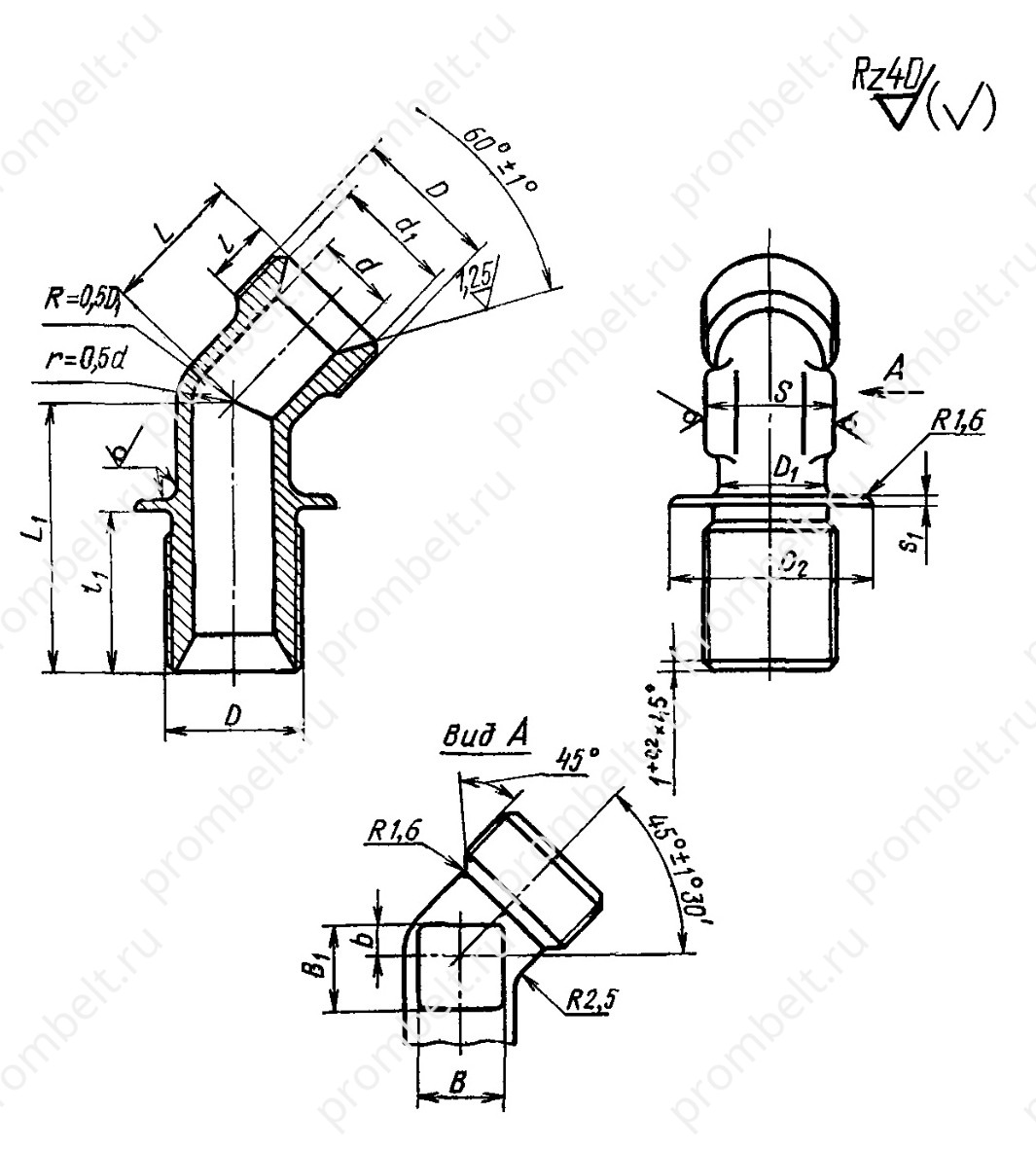

    Угольник фланцевый с углом наклона 135° ГОСТ 16055-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Технические требования — по ГОСТ 16073—70.
  • Угольник фланцевый ГОСТ 16054-70

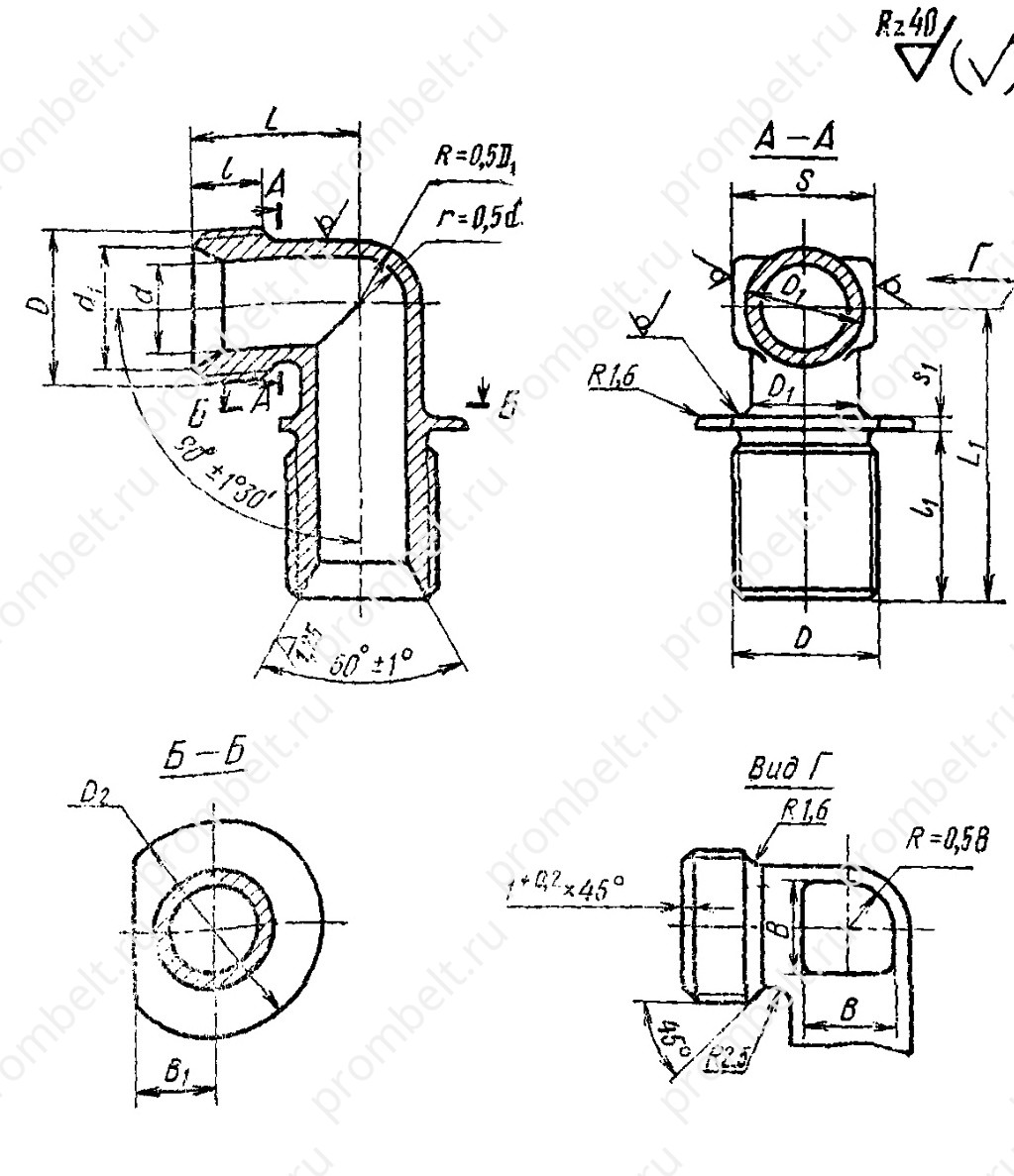

    Угольник фланцевый ГОСТ 16054-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Технические требования — по ГОСТ 16078—70.
  • Угольник проходной ГОСТ 16053-70

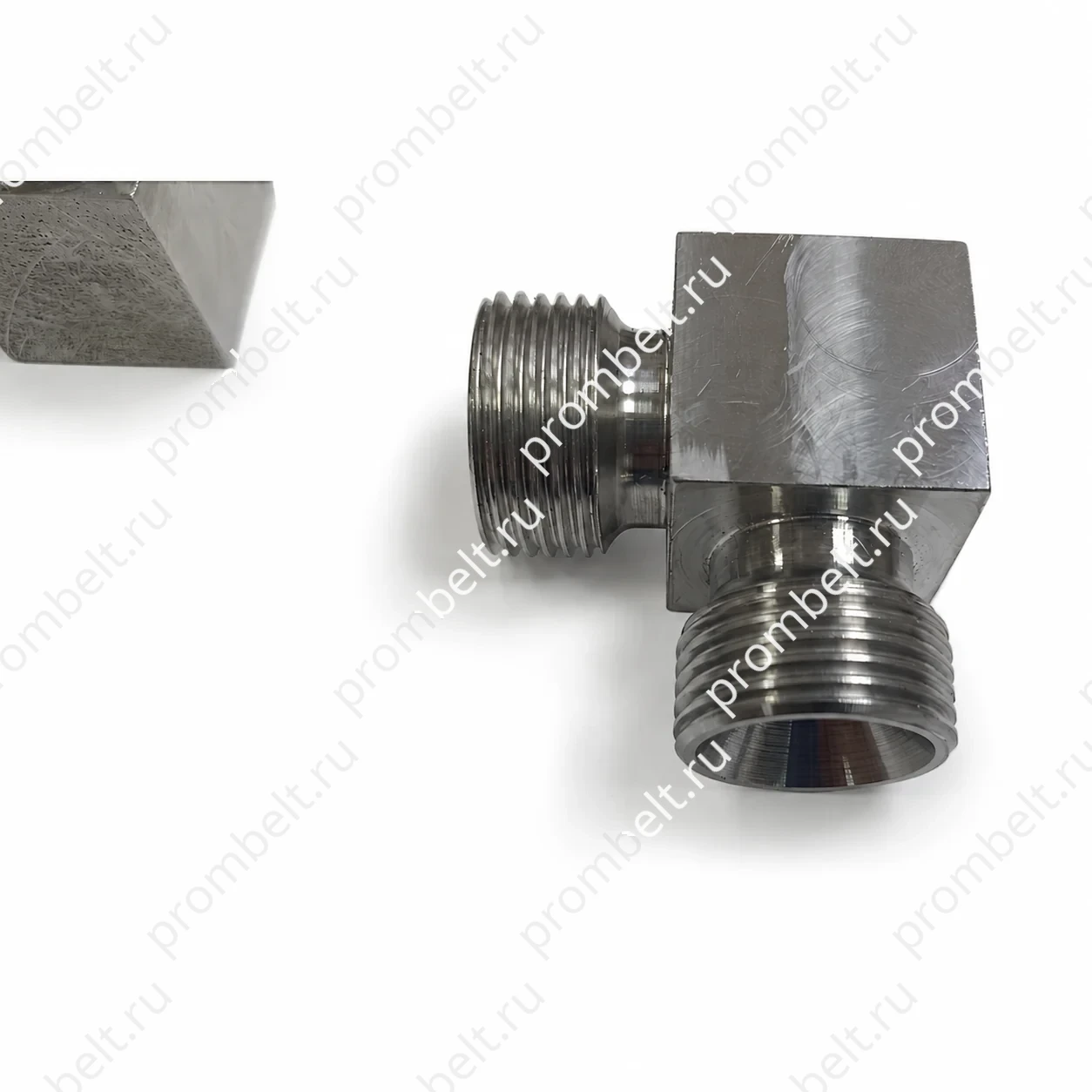

    Угольник проходной ГОСТ 16053-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2В2МФ).
    2. Технические требования — по ГОСТ 16078—70.

    Угольник в сборке с приварными ниппелями

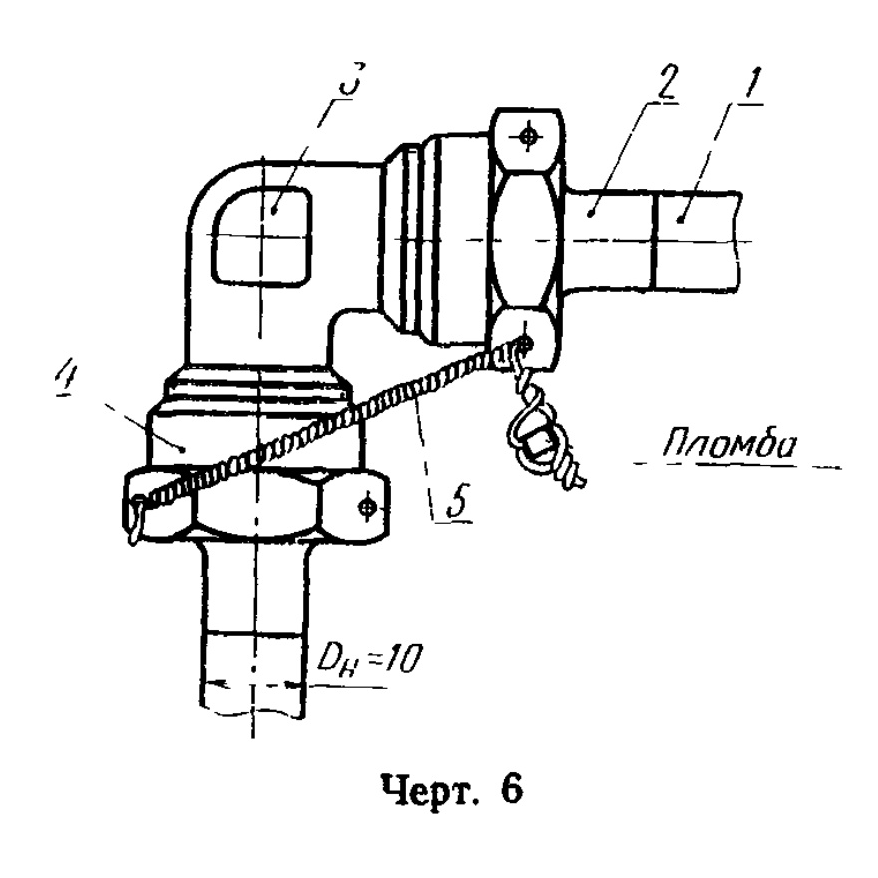

    Схема по ГОСТ 16078-70: сборка угольника с приварными ниппелями и накидными гайками
    Схема по ГОСТ 16078-70, приложение, черт. 6.

    Позиции на схеме:

    1. Труба.
    2. Ниппель полусферический приварной ГОСТ 16042-70.
    3. Угольник проходной ГОСТ 16053-70.
    4. Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
    5. Проволока.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Переходник прямой ГОСТ 16052-70

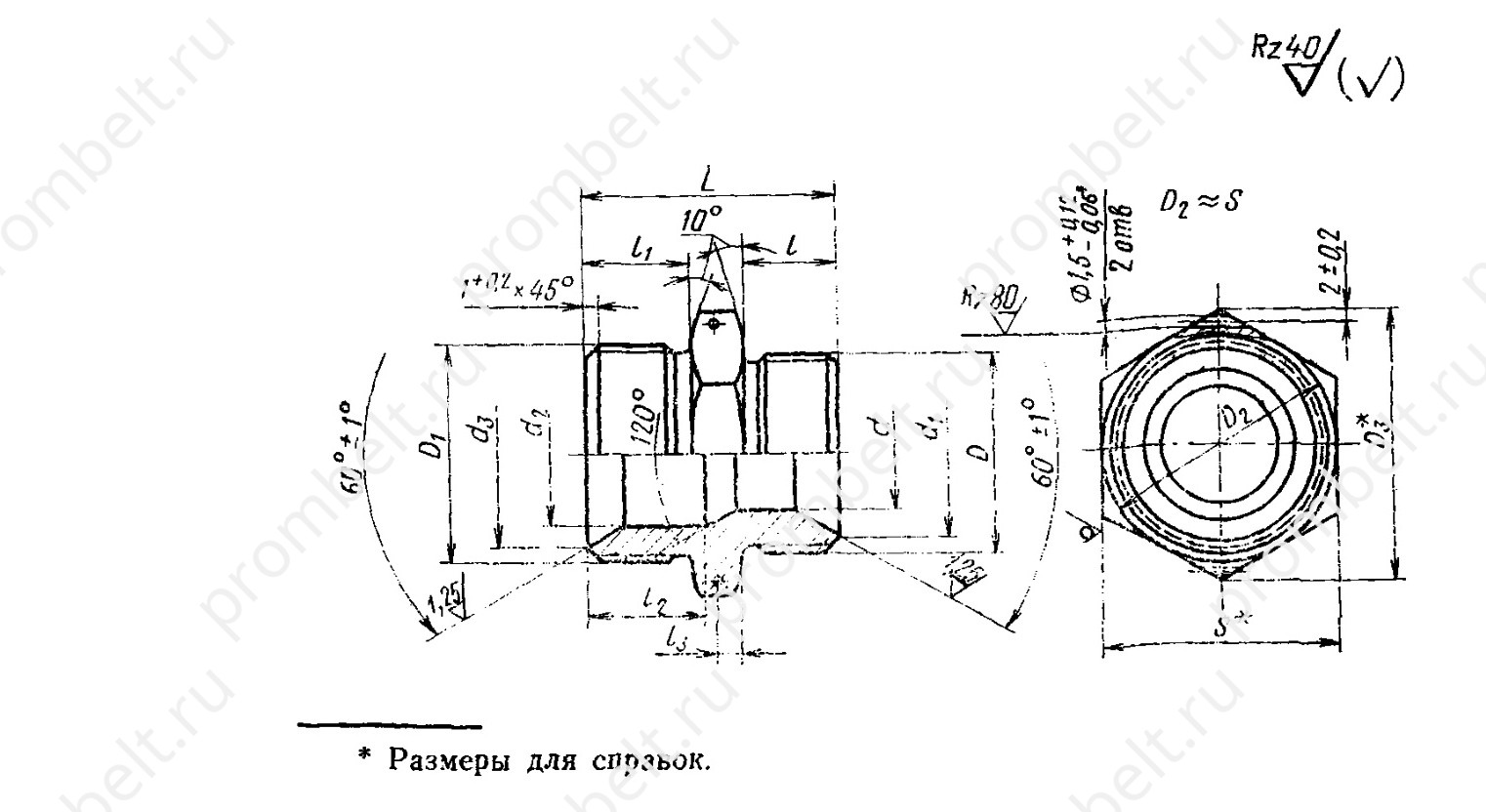

    Переходник прямой ГОСТ 16052-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: сталь марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Технические требования — по ГОСТ 16078—70.
  • Проходник фланцевый ГОСТ 16051-70

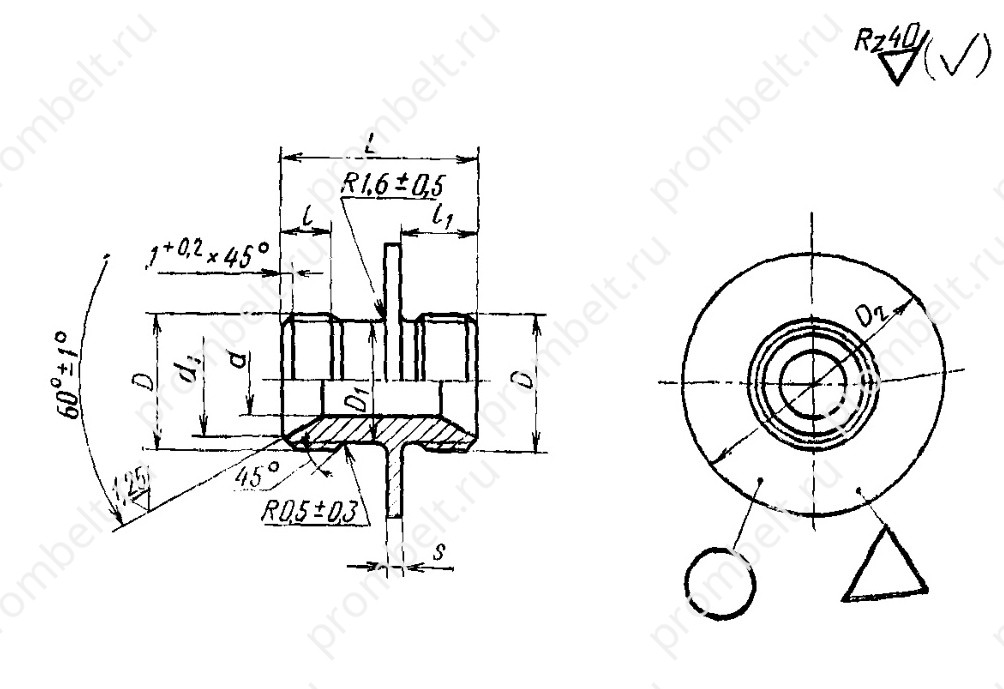

    Проходник фланцевый ГОСТ 16051-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: сталь марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Технические требования — по ГОСТ 16078—70.
  • Проходник прямой удлиненный ГОСТ 16050-70

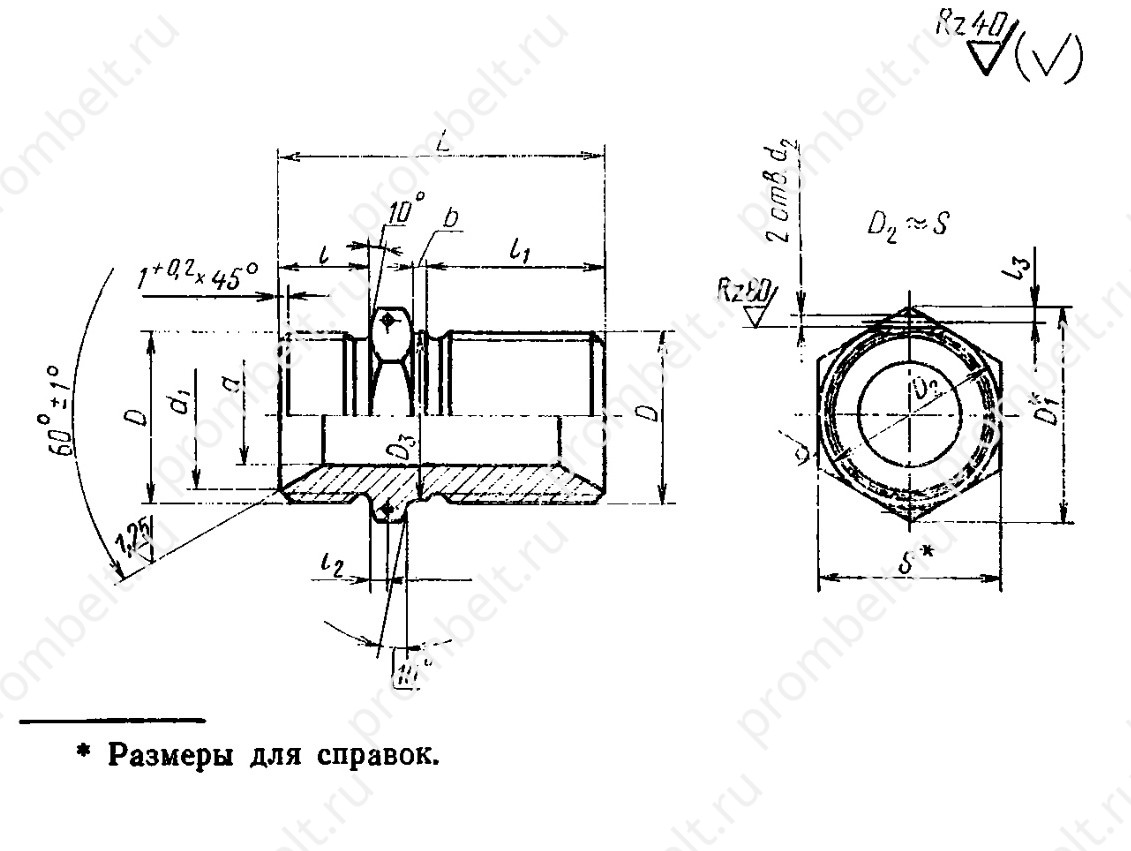

    Проходник прямой удлиненный ГОСТ 16050-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: сталь марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Технические требования — по ГОСТ 16078—70.

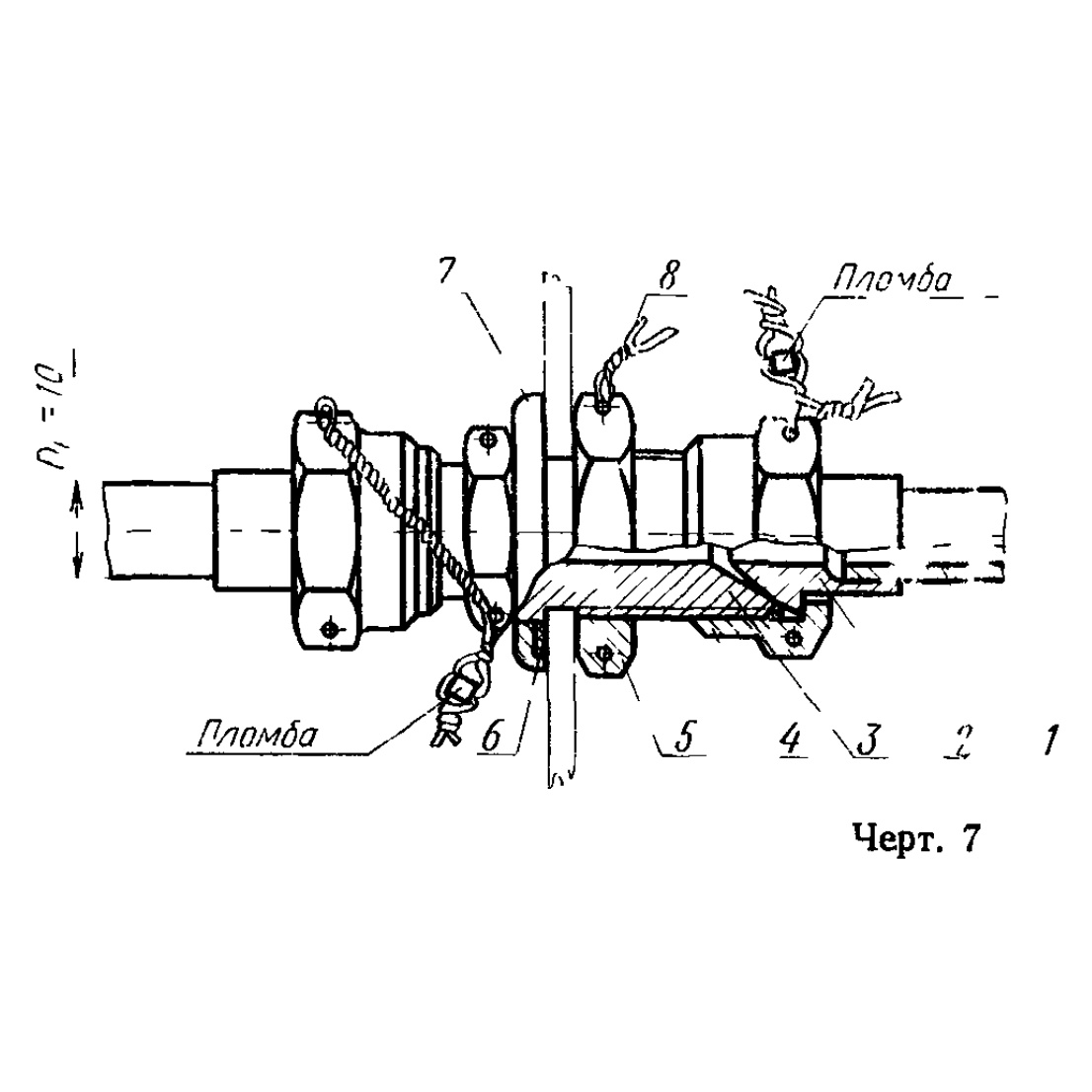

    Удлиненный проходник в сборке с гайкой и шайбой

    Схема по ГОСТ 16078-70: сборка удлиненного проходника с гайкой и шайбой
    Схема по ГОСТ 16078-70, приложение, черт. 7.

    Позиции на схеме:

    1. Труба.
    2. Ниппель полусферический припайной ГОСТ 16040-70.
    3. Проходник прямой удлиненный ГОСТ 16050-70.
    4. Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
    5. Гайка ГОСТ 13958-74.
    6. Кольцо уплотнительное.
    7. Шайба ГОСТ 16069-70.
    8. Проволока.

    Уплотнительное кольцо и требования к уплотнению задаются утверждённой документацией.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Проходник прямой ГОСТ 16049-70

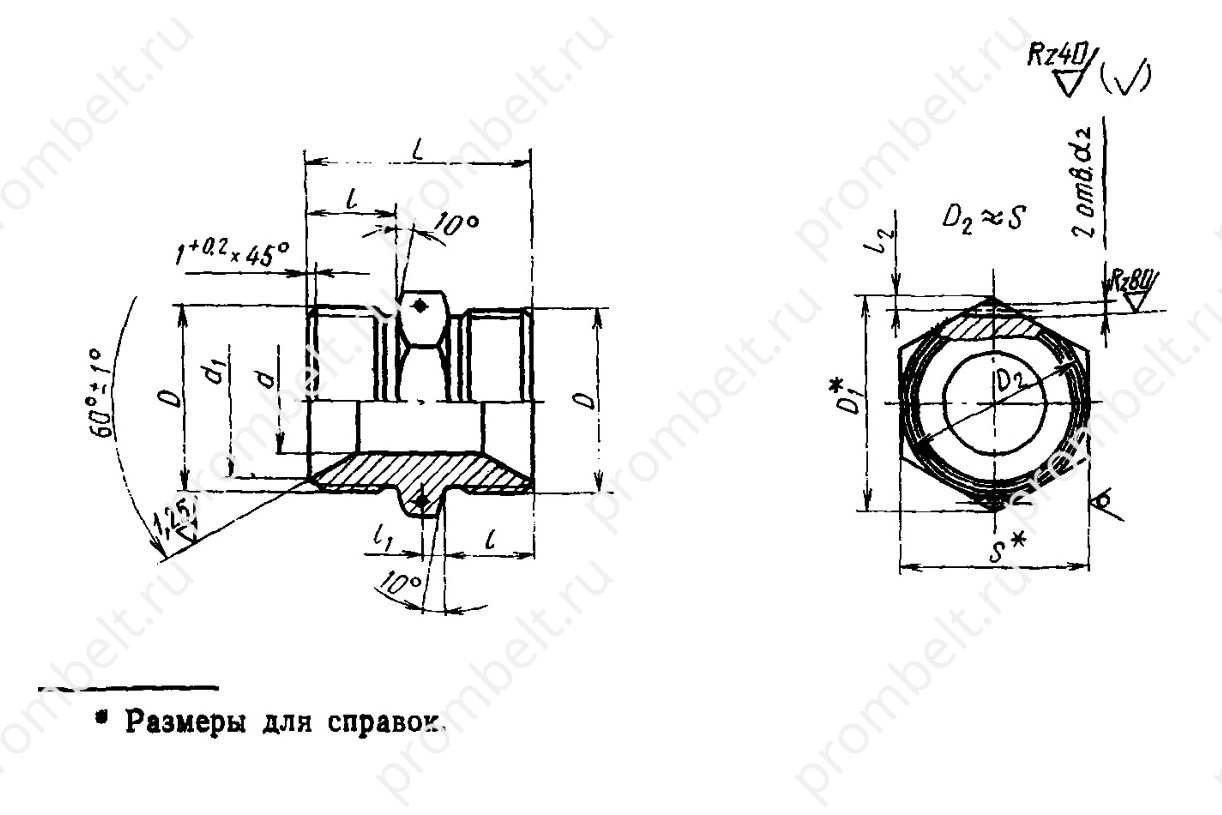

    Проходник прямой ГОСТ 16049-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: сталь марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Технические требования — по ГОСТ 16078—70.
