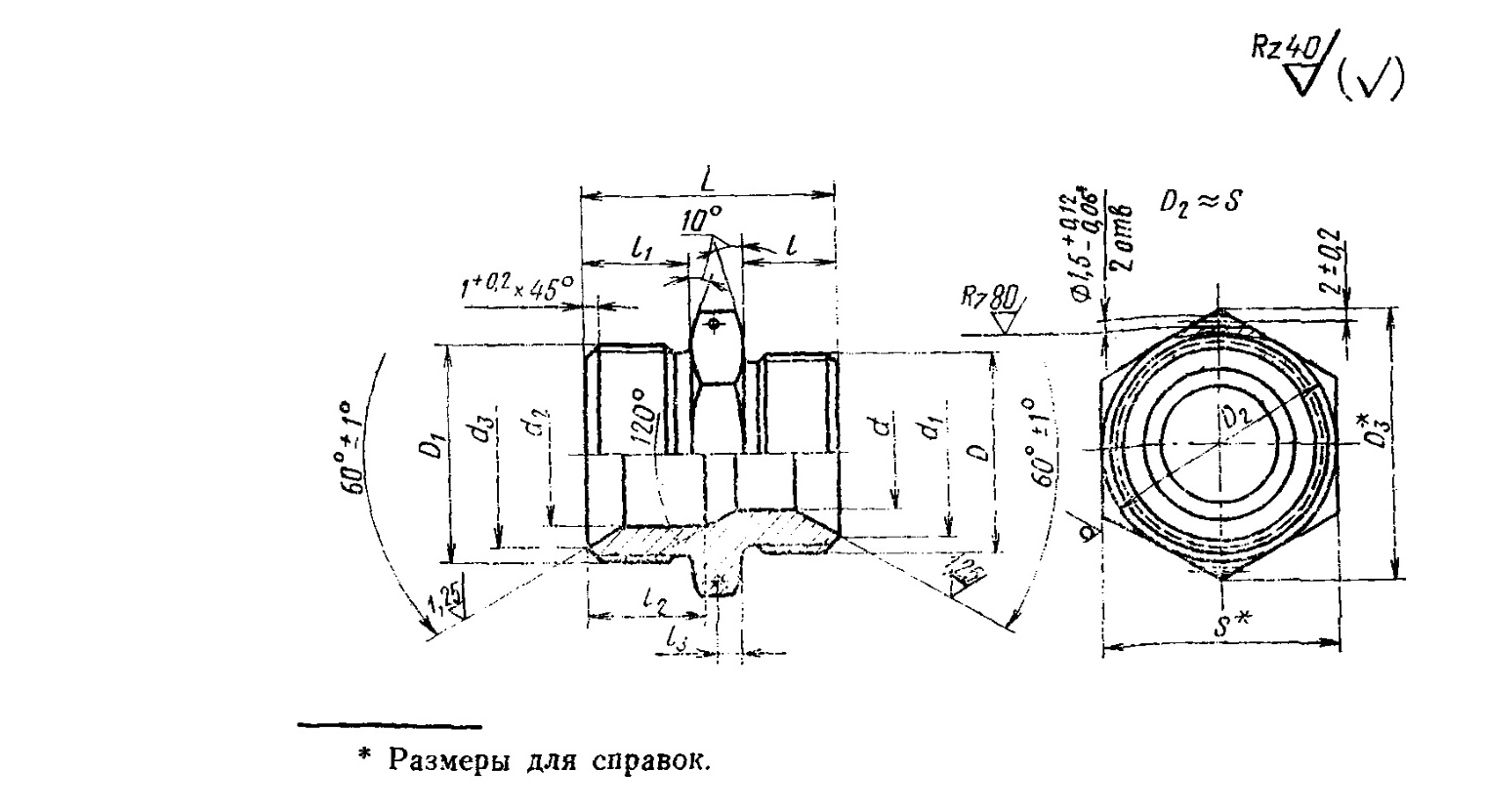

Схема по ГОСТ 16052-70

Соединения трубопроводов по внутреннему конусу

Переходник прямой ГОСТ 16052-70

Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд: Dн 6–24 мм
Резьба: М14×1,5 — М33×1,5
Размер под ключ: S 17–36 мм
Материалы: 4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

022 сталь 45
021 сталь 38ХА
012 сталь 12Х18Н9Т
011 сталь 13Х11Н2В2МФ

Для расчёта: Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ: Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Переходник прямой ГОСТ 16052-70: размеры и обозначения

Изделие используется в соединениях трубопроводов по внутреннему конусу.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

Материал: сталь марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
Технические требования — по ГОСТ 16078—70.

Переходник прямой ГОСТ 16052-70: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Конструкция по ГОСТ

Размеры для Dн 6–24 мм

Схема · Таблица размеров

Что указать в заявке

готовое обозначение изделия по ГОСТ из спецификации
количество изделий
при наличии — спецификацию или чертёж

Ниппель полусферический приварной ГОСТ 16042-70

ГОСТ 16042-70 Ниппель полусферический приварной

ГОСТ 16045-70 Штуцер приварной

Гайка накидная полусферического ниппеля ГОСТ 16046-70

ГОСТ 16046-70 Гайка накидная полусферического ниппеля

Гайка накидная сферического ниппеля ГОСТ 16047-70

ГОСТ 16047-70 Гайка накидная сферического ниппеля

ГОСТ 16053-70 Угольник проходной

ГОСТ 16058-70 Тройник проходной

Проходник ввертной под резиновое уплотнение ГОСТ 16070-70

ГОСТ 16070-70 Проходник ввертной под резиновое уплотнение

ГОСТ 16077-70 Заглушка конусная

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры прямых переходников должны соответствовать указанным на чертеже и в таблице.

Примеры условных обозначений

Пример условного обозначения прямого переходника к трубопроводам Dн 10 и Dн₁ 16 из стали марки 45: Переходник прямой 10—16—022 ГОСТ 16052—70
То же, из стали марки 38ХА: Переходник прямой 10—16—021 ГОСТ 16052—70
То же, из стали марки 12Х18Н9Т: Переходник прямой 10—16—012 ГОСТ 16052—70
То же, из стали марки 13Х11Н2В2МФ: Переходник прямой 10—16—011 ГОСТ 16052—70
То же, для изделий авиационной и общей техники: Переходник прямой 10—16—022А ГОСТ 16052—70
То же, для изделий авиационной и общей техники: Переходник прямой 10—16—021А ГОСТ 16052—70
То же, для изделий авиационной и общей техники: Переходник прямой 10—16—012А ГОСТ 16052—70
То же, для изделий авиационной и общей техники: Переходник прямой 10—16—011А ГОСТ 16052—70

Таблица 1

Таблица 1
Р а з м е р ы, мм
Наружный диаметр труб Dн	d	d₁	Резьба D	l	Наружный диаметр труб Dн₁	d₂	d₃	Резьба D₁	D₃	S	l₁	l₂	l₃	L	Масса 100 шт. в кг
				Пред. откл. ±0,4							Пред. откл.
				Пред. откл. ±0,4							±0,4	±0,2	±0,4
6	4	11	M14×1,5	13	8	6	13	M16×1,5	19,6	17	13	16	3,0	32	3,22
					10	8	15	M18×1,5	21,9	19					3,53
					12	10	17	M20×1,5	25,4	22					4,21
8	6	13	M16×1,5		10	8	15	M18×1,5	21,9	19					3,84
					12	10	17	M20×1,5	25,4	22					4,43
					14	12	19	M22×1,5	27,7	24					5,16
10	8	15	M18×1,5		12	10	17	M20×1,5	25,4	22					4,60
					14	12	19	M22×1,5	27,7	24					5,41
					16	14	21	M24×1,5	31,2	27	15	18	3,5	35	6,64
12	10	17	M20×1,5		14	12	19	M22×1,5	27,7	24	13	16	3,0	32	5,75
					16	14	21	M24×1,5	31,2	27	15	18	3,5	35	6,89
					18	16	24	M27×1,5	34,6	30					7,93
14	12	19	M22×1,5		16	14	21	M24×1,5	31,2	27					6,76
					18	16	24	M27×1,5	34,6	30					7,88
					20	18	27	M30×1,5	36,9	32					9,12
16	14	21	M24×1,5	15	18	16	24	M27×1,5	34,6	30			2,5		8,98
16	14	21	M24×1,5		20	18	27	M30×1,5	36,9	32			4,0	38	9,45
18	16	24	M27×1,5		20	18	27	M30×1,5	36,9	32			4,0	38	10,05
18	16	24	M27×1,5		22	20	29	M33×1,5	41,6	36	16	19	4,5	40	12,25
20	18	27	M30×1,5		22	20									12,75
20	18	27	M30×1,5		24	22									12,13
22	20	29	M33×1,5	16	24	22							4,0		13,00

Материалы

022 — Сталь марки 45
021 — Сталь марки 38ХА
012 — Сталь марки 12Х18Н9Т
011 — Сталь марки 13Х11Н2В2МФ
