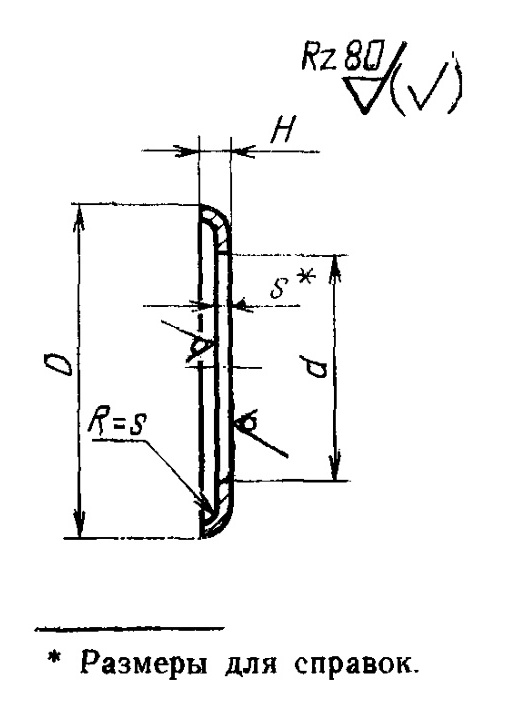

Схема по ГОСТ 16069-70
Соединения трубопроводов по внутреннему конусу
Шайба ГОСТ 16069-70
Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 6–36 мм
- Материалы
- 1 вариант по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- сталь марки 20
Шайба ГОСТ 16069-70: размеры и обозначения
Изделие используется в соединениях трубопроводов по внутреннему конусу.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Материал: сталь марки 20.
- Предельные отклонения размеров — H14, h14.
- Покрытие: Кд 9. Хим. окс. фос./гфж.
- Технические требования — по ГОСТ 16078—70.
Шайба в сборке с удлиненным проходником
Позиции на схеме:
- Труба.
- Ниппель полусферический припайной ГОСТ 16040-70.
- Проходник прямой удлиненный ГОСТ 16050-70.
- Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
- Гайка ГОСТ 13958-74.
- Кольцо уплотнительное.
- Шайба ГОСТ 16069-70.
- Проволока.
Уплотнительное кольцо и требования к уплотнению задаются утверждённой документацией.
Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.
Шайба ГОСТ 16069-70: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с шайбами по ГОСТ 16069-70 часто покупают:
Соединения трубопроводов по внутреннему конусу
ГОСТ 16042-70
Ниппель полусферический приварной
ГОСТ 16045-70
Штуцер приварной
ГОСТ 16046-70
Гайка накидная полусферического ниппеля
ГОСТ 16047-70
Гайка накидная сферического ниппеля
ГОСТ 16053-70
Угольник проходной
ГОСТ 16058-70
Тройник проходной
ГОСТ 16070-70
Проходник ввертной под резиновое уплотнение
ГОСТ 16077-70
Заглушка конусная
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.
Конструкция и размеры
1. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения шайбы к трубопроводу Dн 16:
*Шайба 16 ГОСТ 16069—70* - То же, для изделий авиационной и общей техники:
*Шайба 16 ГОСТ 16069—70*
Таблица 1
| Размеры, мм | |||||
|---|---|---|---|---|---|
| Наружный диаметр труб Dн | d | D | s | H | Масса 100 шт. в кг |
| 6 | 16,2 | 27 | 1,5 | 3,0 | 0,19 |
| 8 | 2,0 | 3,5 | 0,20 | ||
| 10 | 18,2 | 30 | 0,25 | ||
| 12 | 20,2 | 32 | 0,28 | ||
| 14 | 22,2 | 35 | 0,32 | ||
| 16 | 24,2 | 38 | 2,5 | 4,0 | 0,47 |
| 18 | 27,2 | 41 | 0,52 | ||
| 20 | 30,2 | 44 | 0,56 | ||
| 22 | 33,2 | 46 | |||
| 24 | |||||
| 25 | 36,2 | 51 | 0,77 | ||
| 28 | 39,2 | 0,65 | |||
| 30 | |||||
| 32 | 42,2 | 62 | 3,0 | 4,5 | 1,67 |
| 34 | 45,2 | 67 | 1,94 | ||
| 36 | 48,2 | 1,42 | |||
| 38 | |||||
Материалы
Материалы указаны в таблицах и тексте ГОСТ.
