Схема по ГОСТ 16051-70

Соединения трубопроводов по внутреннему конусу

Проходник фланцевый ГОСТ 16051-70

Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 6–38 мм
Резьба
М14×1,5 — М48×1,5
Материалы
4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 022 сталь 45
  • 021 сталь 38ХА
  • 012 сталь 12Х18Н9Т
  • 011 сталь 13Х11Н2В2МФ
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Проходник фланцевый ГОСТ 16051-70: размеры и обозначения

Изделие используется в соединениях трубопроводов по внутреннему конусу.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Материал: сталь марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
  2. Технические требования — по ГОСТ 16078—70.

Проходник фланцевый ГОСТ 16051-70: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 16051-70, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 6–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с проходниками фланцевыми по ГОСТ 16051-70 часто покупают:

Соединения трубопроводов по внутреннему конусу

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

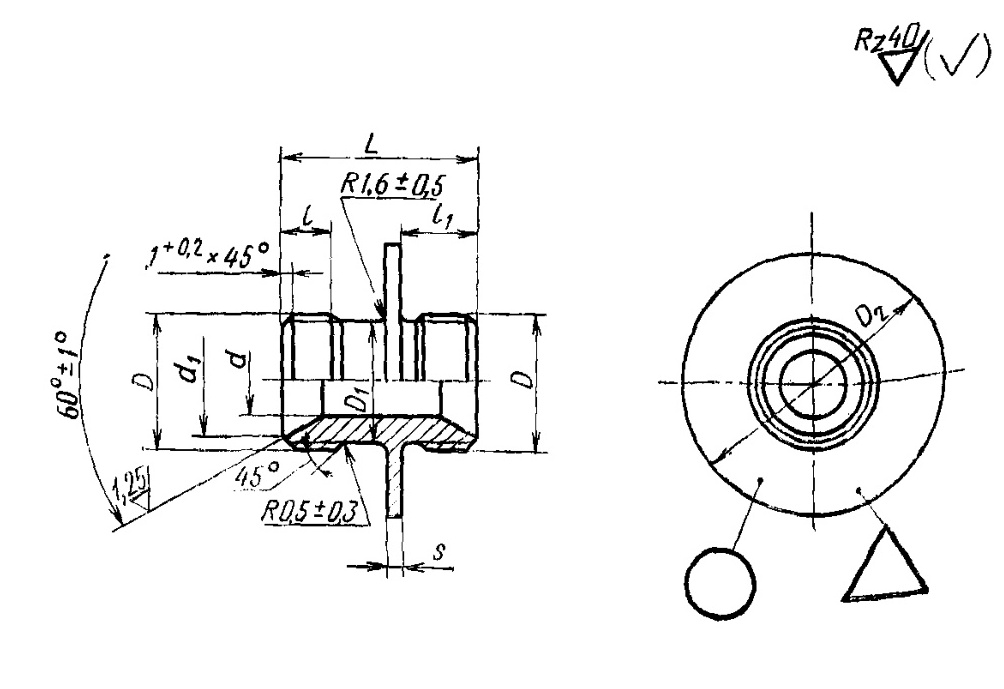

1. Конструкция и размеры фланцевых проходников должны соответствовать указанным на чертеже и в таблице.

Схема по ГОСТ 16051-70
Схема по ГОСТ 16051-70

Примеры условных обозначений

  • Пример условного обозначения фланцевого проходника к трубопроводу Dн 16 из стали марки 45: *Проходник фланцевый 16—022 ГОСТ 16051—70*
  • То же, из стали марки 38ХА: *Проходник фланцевый 16—021 ГОСТ 16051—70*
  • То же, из стали марки 12Х18Н9Т: *Проходник фланцевый 16—012 ГОСТ 16051—70*
  • То же, из стали марки 13Х11Н2В2МФ: *Проходник фланцевый 16—011 ГОСТ 16051—70*
  • То же, для изделий авиационной и общей техники: *Проходник фланцевый 16—022А ГОСТ 16051—70*
  • То же, для изделий авиационной и общей техники: *Проходник фланцевый 16—021А ГОСТ 16051—70*
  • То же, для изделий авиационной и общей техники: *Проходник фланцевый 16—012А ГОСТ 16051—70*
  • То же, для изделий авиационной и общей техники: *Проходник фланцевый 16—011А ГОСТ 16051—70*

Таблица 1

Таблица 1
Размеры, мм
Наружный
диаметр труб
Dн		dd₁Резьба DD₁D₂ll₁LsМасса 100 шт.
в кг
Пред. откл.
±0,4±0,2
6411,0M14×1,511,8349133123,35
8613,0M16×1,513,8404,50
10815,0M18×1,515,8425,60
121017,0M20×1,517,845336,90
141219,0M22×1,519,88,35
161421,0M24×1,521,8481115379,75
181624,0M27×1,524,85211,70
201827,0M30×1,527,85513,65
222029,0M33×1,530,860121641316,20
242218,65
252332,0M36×1,533,86213174320,10
282635,0M39×1,536,86524,00
302835,526,65
323038,0M42×1,539,87029,70
343241,0M45×1,542,87232,50
363444,0M48×1,545,87535,30
383637,75

Материалы

  • 022 — Сталь марки 45
  • 021 — Сталь марки 38ХА
  • 012 — Сталь марки 12Х18Н9Т
  • 011 — Сталь марки 13Х11Н2В2МФ
