Схема по ГОСТ 16049-70

Соединения трубопроводов по внутреннему конусу

Проходник прямой ГОСТ 16049-70

Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 6–38 мм
Резьба
М14×1,5 — М48×1,5
Размер под ключ
S 17–50 мм
Материалы
4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 022 сталь 45
  • 021 сталь 38ХА
  • 012 сталь 12Х18Н9Т
  • 011 сталь 13Х11Н2В2МФ
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Проходник прямой ГОСТ 16049-70: размеры и обозначения

Изделие используется в соединениях трубопроводов по внутреннему конусу.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Материал: сталь марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
  2. Технические требования — по ГОСТ 16078—70.

Проходник прямой ГОСТ 16049-70: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 16049-70, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 6–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с проходниками прямыми по ГОСТ 16049-70 часто покупают:

Соединения трубопроводов по внутреннему конусу

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры прямых проходников должны соответствовать указанным на чертеже и в таблице.

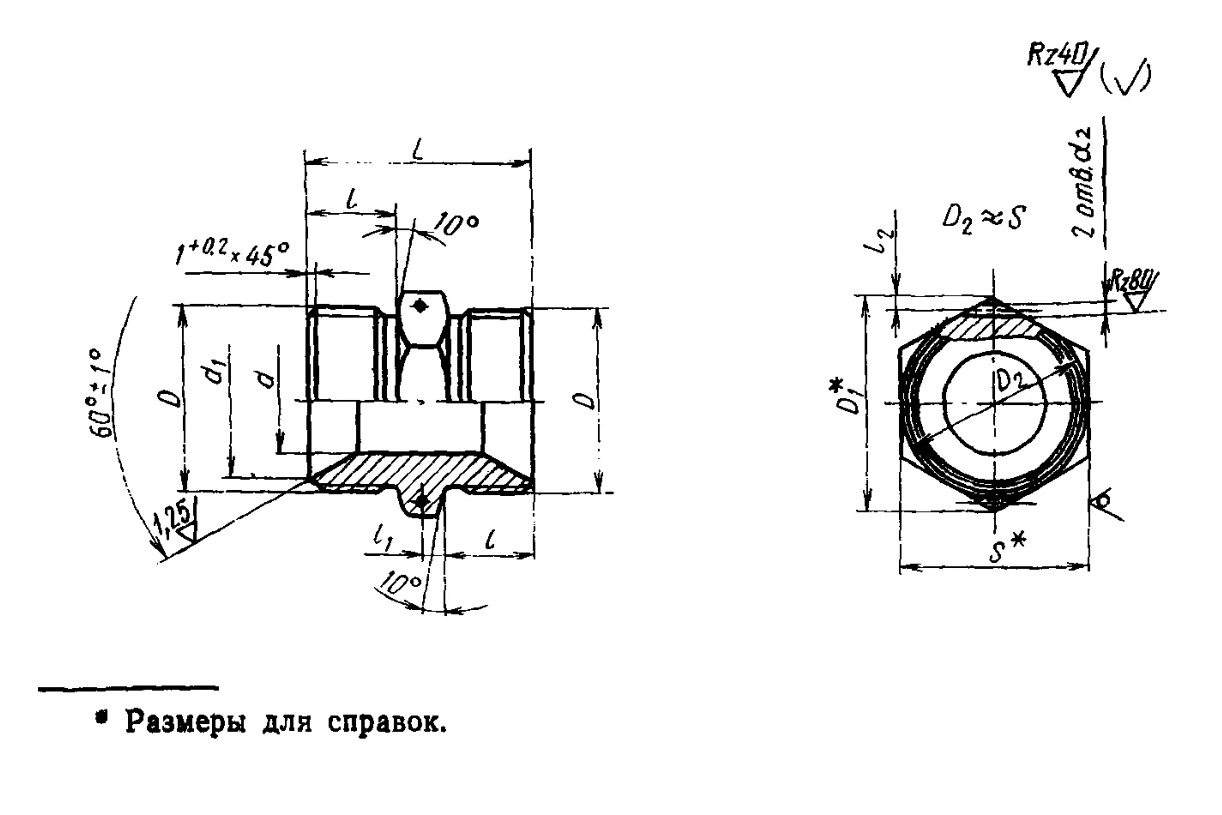

Схема по ГОСТ 16049-70
Схема по ГОСТ 16049-70

Примеры условных обозначений

  • Пример условного обозначения прямого проходника к трубопроводу Dн 16 из стали марки 45: *Проходник прямой 16—022 ГОСТ 16049—70*
  • То же, из стали марки 38ХА: *Проходник прямой 16—021 ГОСТ 16049—70*
  • То же, из стали марки 12Х18Н9Т: *Проходник прямой 16—012 ГОСТ 16049—70*
  • То же, из стали марки 13Х11Н2В2МФ: *Проходник прямой 16—011 ГОСТ 16049—70*
  • То же, для изделий авиационной и общей техники: *Проходник прямой 16—022А ГОСТ 16049—70*
  • То же, для изделий авиационной и общей техники: *Проходник прямой 16—021А ГОСТ 16049—70*
  • То же, для изделий авиационной и общей техники: *Проходник прямой 16—012А ГОСТ 16049—70*
  • То же, для изделий авиационной и общей техники: *Проходник прямой 16—011А ГОСТ 16049—70*

Таблица 1

Таблица 1
Размеры, мм
Наружный
диаметр труб
Dн		dd₁d₂Резьба DD₁Sll₁l₂LМасса 100 шт.
в кг
Пред.
откл.
+0,12
−0,06		Пред. откл.
±0,4±0,2±0,4
6411,01,5M14×1,519,6171332,0323,29
8613,0M16×1,53,63
10815,0M18×1,521,9194,24
121017,0M20×1,525,4225,10
141219,0M22×1,527,7246,15
161421,0M24×1,531,227154387,96
181624,0M27×1,534,63010,46
201827,0M30×1,536,93212,85
222029,0M33×1,541,636164014,90
242212,93
252332,0M36×1,547,341174222,00
282635,0M39×1,524,50
302835,522,58
323038,02,0M42×1,553,1462,523,03
343241,0M45×1,523,85
363444,0M48×1,557,75026,00
383623,74

Материалы

  • 022 — Сталь марки 45
  • 021 — Сталь марки 38ХА
  • 012 — Сталь марки 12Х18Н9Т
  • 011 — Сталь марки 13Х11Н2В2МФ
