Схема по ГОСТ 16057-70

Соединения трубопроводов по внутреннему конусу

Угольник фланцевый с углом наклона 135° герметизируемый ГОСТ 16057-70

Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 6–38 мм
Резьба
М14×1,5 — М48×1,5
Размер под ключ
S 12–46 мм
Материалы
4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 022 сталь 45
  • 021 сталь 38ХА
  • 012 сталь 12Х18Н9Т
  • 011 сталь 13Х11Н2В2МФ
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Угольник фланцевый с углом наклона 135° герметизируемый ГОСТ 16057-70: размеры и обозначения

Изделие используется в соединениях трубопроводов по внутреннему конусу.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
  2. Технические требования — по ГОСТ 16078—70.

Угольник фланцевый с углом наклона 135° герметизируемый ГОСТ 16057-70: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 16057-70, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 6–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с угольниками фланцевыми с углом наклона 135° герметизируемый по ГОСТ 16057-70 часто покупают:

Соединения трубопроводов по внутреннему конусу

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры фланцевых угольников должны соответствовать указанным на чертеже и в таблице.

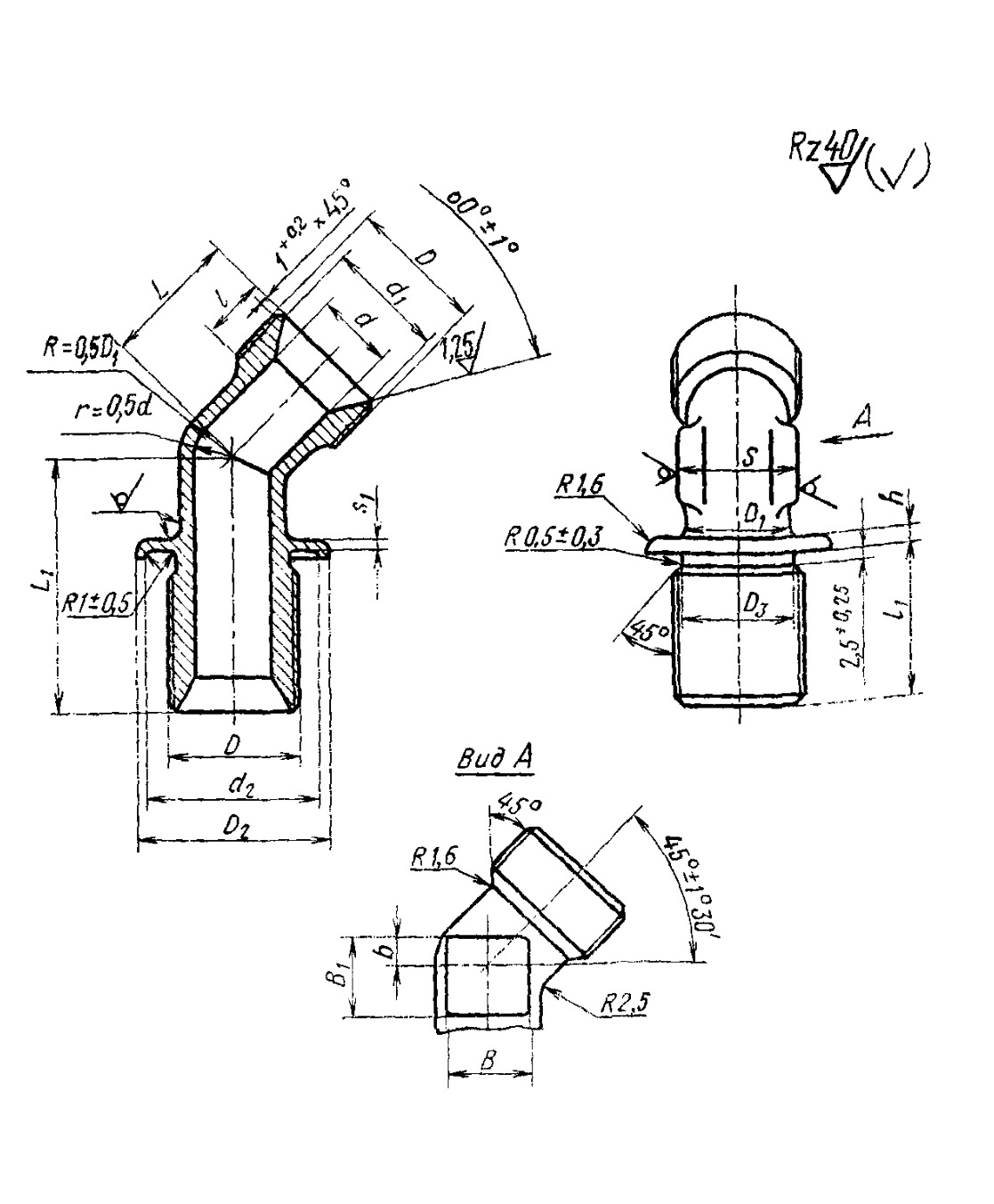

Схема по ГОСТ 16057-70
Схема по ГОСТ 16057-70

Примеры условных обозначений

  • Пример условного обозначения фланцевого угольника к трубопроводу Dн 16 из стали марки 45: Угольник фланцевый 16—022 ГОСТ 16057—70
  • То же, из стали марки 38ХА: Угольник фланцевый 16—021 ГОСТ 16057—70
  • То же, из стали марки 12Х18Н9Т: Угольник фланцевый 16—012 ГОСТ 16057—70
  • То же, из стали марки 13Х11Н2В2МФ: Угольник фланцевый 16—011 ГОСТ 16057—70
  • То же, для изделий авиационной и общей техники: Угольник фланцевый 16—022А ГОСТ 16057—70
  • То же, для изделий авиационной и общей техники: Угольник фланцевый 16—021А ГОСТ 16057—70
  • То же, для изделий авиационной и общей техники: Угольник фланцевый 16—012А ГОСТ 16057—70
  • То же, для изделий авиационной и общей техники: Угольник фланцевый 16—011А ГОСТ 16057—70

Таблица 1

Таблица 1
Размеры, мм
Наружный диа-
метр трубы Dₙ		dd₁d₂Резьба DD₁D₂D₃Sll₁LL₁hs₁bBB₁Масса
100 шт.
в кг
Пред. откл.
±0,4±0,2
6411,020M14×1,592311,812925183631,52563,58
8613,022M16×1,5112513,814774,90
10815,025M18×1,5132815,819383996,18
121017,027M20×1,5153017,8172040410107,42
141219,030M22×1,5173319,819224213139,30
161421,032M24×1,5193521,822112824465151511,53
181624,035M27×1,5223824,8242948171614,30
201827,038M30×1,5244127,8273026506181816,41
222029,040M33×1,5264330,81231285242,52019,00
242228307222121,50
252332,042M36×1,5294633,81333315622,90
282635,045M39×1,5324936,83232588252228,10
302835,534369282530,30
323038,052M42×1,5375639,841333034,10
343241,055M45×1,5395942,83460102636,25
363444,060M48×1,5416445,846362840,60
38364343,40

Материалы

  • 022 — Сталь марки 45
  • 021 — Сталь марки 38ХА
  • 012 — Сталь марки 12Х18Н9Т
  • 011 — Сталь марки 13Х11Н2В2МФ
