Схема по ГОСТ 16060-70

Соединения трубопроводов по внутреннему конусу

Тройник переходный с диаметром резьбы 14 мм на среднем штуцере ГОСТ 16060-70

Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 12–38 мм
Резьба
М20×1,5 — М48×1,5
Размер под ключ
S 17–46 мм
Материалы
4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 022 сталь 45
  • 021 сталь 38ХА
  • 012 сталь 12Х18Н9Т
  • 011 сталь 13Х11Н2В2МФ
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Тройник переходный с диаметром резьбы 14 мм на среднем штуцере ГОСТ 16060-70: размеры и обозначения

Изделие используется в соединениях трубопроводов по внутреннему конусу.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
  2. Технические требования — по ГОСТ 16078—70.

Тройник переходный с диаметром резьбы 14 мм на среднем штуцере ГОСТ 16060-70: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 16060-70, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 12–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с тройниками переходными с диаметром резьбы 14 мм на среднем штуцере по ГОСТ 16060-70 часто покупают:

Соединения трубопроводов по внутреннему конусу

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры переходных тройников должны соответствовать указанным на чертеже и в таблице.

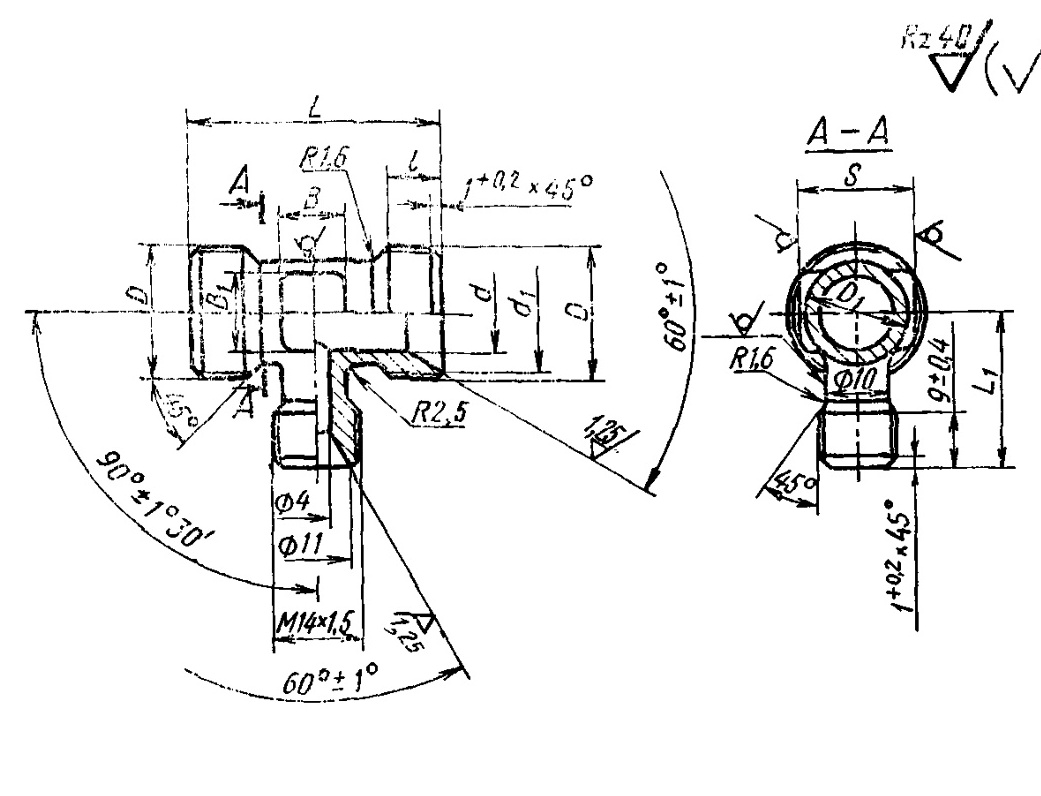

Схема по ГОСТ 16060-70
Схема по ГОСТ 16060-70

Примеры условных обозначений

  • Пример условного обозначения переходного тройника к трубопроводу Dн 16 из стали марки 45: Тройник переходной 16—022 ГОСТ 16060—70
  • То же, из стали марки 38ХА: Тройник переходной 16—021 ГОСТ 16060—70
  • То же, из стали марки 12Х18Н9Т: Тройник переходной 16—012 ГОСТ 16060—70
  • То же, из стали марки 13Х11Н2В2МФ: Тройник переходной 16—011 ГОСТ 16060—70
  • То же, для изделий авиационной и общей техники: Тройник переходной 16—022А ГОСТ 16060—70
  • То же, для изделий авиационной и общей техники: Тройник переходной 16—021А ГОСТ 16060—70
  • То же, для изделий авиационной и общей техники: Тройник переходной 16—012А ГОСТ 16060—70
  • То же, для изделий авиационной и общей техники: Тройник переходной 16—011А ГОСТ 16060—70

Таблица 1

Таблица 1
Размеры, мм
Наружный
диаметр
труб
Dн		dd₁Резьба DD₁SlLL₁BB₁Масса
100 шт. в кг
Пред. откл. ±0,4
121017,0M20×1,515179422410106,47
141219,0M22×1,517192512137,66
161421,0M24×1,51922114526158,90
181624,0M27×1,52224281710,16
201827,0M30×1,5242730131811,33
222029,0M33×1,52612483212,66
24222830142213,96
252332,0M36×1,529135014,63
282635,0M39×1,5323234152516,73
302835,534362818,10
323038,0M42×1,5374135163019,50
343241,0M45×1,5393820,77
363444,0M48×1,5414622,10
38364328,50

Материалы

  • 022 — Сталь марки 45
  • 021 — Сталь марки 38ХА
  • 012 — Сталь марки 12Х18Н9Т
  • 011 — Сталь марки 13Х11Н2В2МФ
