Схема по ГОСТ 16062-70

Соединения трубопроводов по внутреннему конусу

Тройник фланцевый несимметричный ГОСТ 16062-70

Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 6–38 мм
Резьба
М14×1,5 — М48×1,5
Размер под ключ
S 12–46 мм
Материалы
4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 022 сталь 45
  • 021 сталь 38ХА
  • 012 сталь 12Х18Н9Т
  • 011 сталь 13Х11Н2В2МФ
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Тройник фланцевый несимметричный ГОСТ 16062-70: размеры и обозначения

Изделие используется в соединениях трубопроводов по внутреннему конусу.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
  2. Технические требования — по ГОСТ 16078—70.

Тройник фланцевый несимметричный ГОСТ 16062-70: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 16062-70, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 6–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с тройниками фланцевыми несимметричными по ГОСТ 16062-70 часто покупают:

Соединения трубопроводов по внутреннему конусу

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры фланцевых тройников должны соответствовать указанным на чертеже и в таблице.

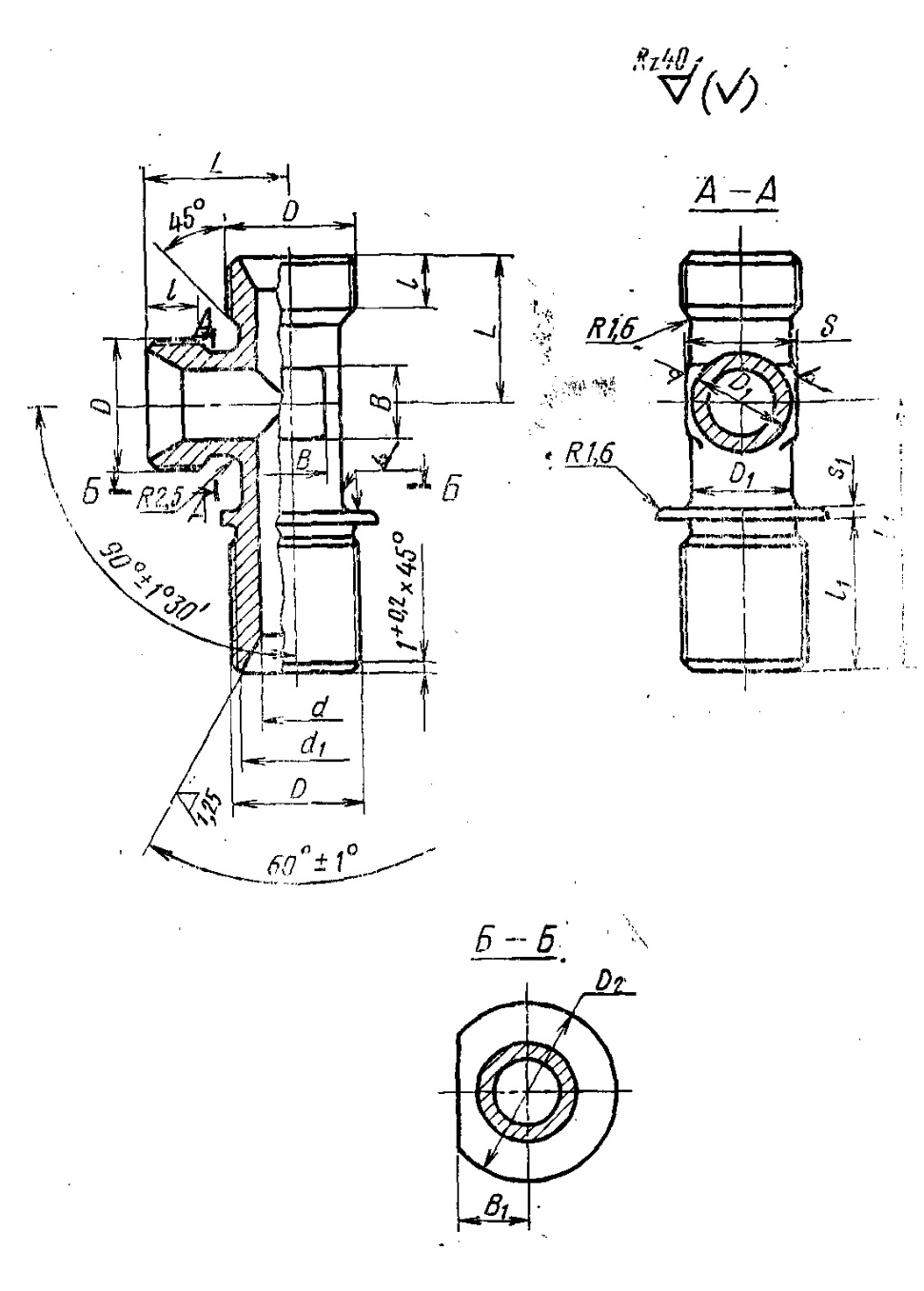

Схема по ГОСТ 16062-70
Схема по ГОСТ 16062-70

Примеры условных обозначений

  • Пример условного обозначения фланцевого тройника к трубопроводу Dн 16 из стали марки 45: Тройник фланцевый 16—022 ГОСТ 16062—70
  • То же, из стали марки 38ХА: Тройник фланцевый 16—021 ГОСТ 16062—70
  • То же, из стали марки 12Х18Н9Т: Тройник фланцевый 16—012 ГОСТ 16062—70
  • То же, из стали марки 13Х11Н2В2МФ: Тройник фланцевый 16—011 ГОСТ 16062—70
  • То же, для изделий авиационной и общей техники: Тройник фланцевый 16—022А ГОСТ 16062—70
  • То же, для изделий авиационной и общей техники: Тройник фланцевый 16—021А ГОСТ 16062—70
  • То же, для изделий авиационной и общей техники: Тройник фланцевый 16—012А ГОСТ 16062—70
  • То же, для изделий авиационной и общей техники: Тройник фланцевый 16—011А ГОСТ 16062—70

Таблица 1

Таблица 1
Наружный
диаметр
труб
Dн		dd₁Резьба DD₁D₂Sll₁LL₁s₁BB₁Масса
100 шт. кг
Пред. откл.Номин.Пред.
откл.
±0,4±0,2
6411,0M14×1,59221292521401,558±0,25,20
8613,0M16×1,51124142242797,10
10815,0M18×1,5132624910±0,49,20
121017,0M20×1,515281745101111,40
141219,0M22×1,517301925131214,40
161421,0M24×1,519352211282848151317,50
181624,0M27×1,5223824293052171520,75
201827,0M30×1,5244227303255181624,00
222029,0M33×1,52645123134602,51827,80
242228302231,70
252332,0M36×1,52948133336621933,65
282635,0M39×1,53250328365252140,24
302835,534362844,65
323038,0M42×1,537554140302249,35
343241,0M45×1,53960682453,70
363444,0M48×1,541654642702558,60
38364364,25

Материалы

  • 022 — Сталь марки 45
  • 021 — Сталь марки 38ХА
  • 012 — Сталь марки 12Х18Н9Т
  • 011 — Сталь марки 13Х11Н2В2МФ
