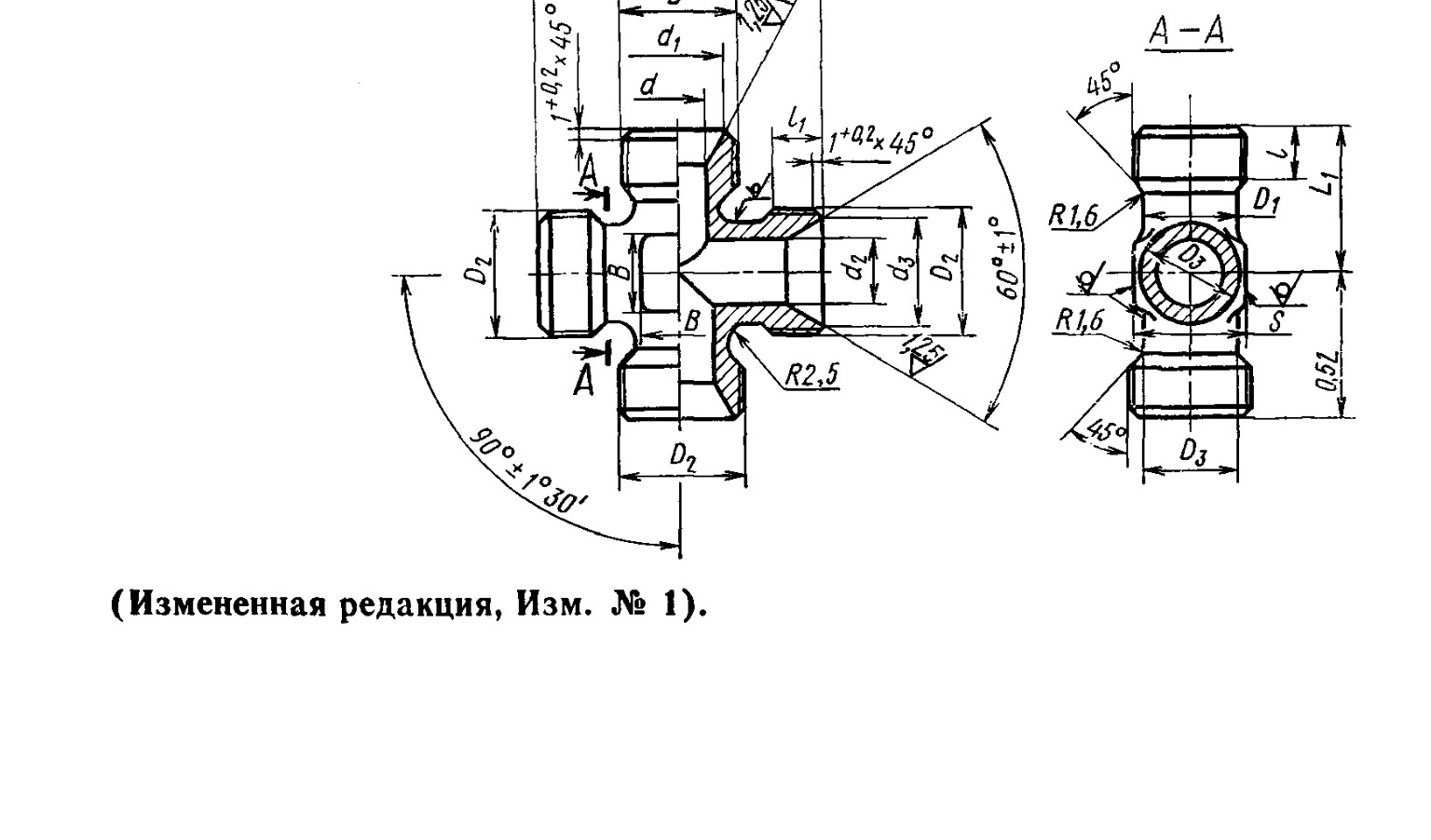

Схема по ГОСТ 16067-70

Соединения трубопроводов по внутреннему конусу

Крестовина переходная несимметричная ГОСТ 16067-70

Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд: Dн 6–32 мм
Резьба: М14×1,5 — М42×1,5
Размер под ключ: S 14–41 мм
Материалы: 4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

022 сталь 45
021 сталь 38ХА
012 сталь 12Х18Н9Т
011 сталь 13Х11Н2В2МФ

Для расчёта: Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ: Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Крестовина переходная несимметричная ГОСТ 16067-70: размеры и обозначения

Изделие используется в соединениях трубопроводов по внутреннему конусу.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
Технические требования — по ГОСТ 16078—70.

Крестовина переходная несимметричная ГОСТ 16067-70: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Конструкция по ГОСТ

Размеры для Dн 6–32 мм

Схема · Таблица размеров

Что указать в заявке

готовое обозначение изделия по ГОСТ из спецификации
количество изделий
при наличии — спецификацию или чертёж

Ниппель полусферический приварной ГОСТ 16042-70

ГОСТ 16042-70 Ниппель полусферический приварной

ГОСТ 16045-70 Штуцер приварной

Гайка накидная полусферического ниппеля ГОСТ 16046-70

ГОСТ 16046-70 Гайка накидная полусферического ниппеля

Гайка накидная сферического ниппеля ГОСТ 16047-70

ГОСТ 16047-70 Гайка накидная сферического ниппеля

ГОСТ 16053-70 Угольник проходной

ГОСТ 16058-70 Тройник проходной

Проходник ввертной под резиновое уплотнение ГОСТ 16070-70

ГОСТ 16070-70 Проходник ввертной под резиновое уплотнение

ГОСТ 16077-70 Заглушка конусная

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры переходных крестовин должны соответствовать указанным на чертеже и в таблице.

Примеры условных обозначений

Пример условного обозначения переходной крестовины к трубопроводам Dн 10 и Dн1 16 из стали марки 45: Крестовина переходная 10—16—022 ГОСТ 16067—70
То же, из стали марки 38ХА: Крестовина переходная 10—16—021 ГОСТ 16067—70
То же, из стали марки 12Х18Н9Т: Крестовина переходная 10—16—012 ГОСТ 16067—70
То же, из стали марки 13Х11Н2В2МФ: Крестовина переходная 10—16—011 ГОСТ 16067—70
То же, для изделий авиационной и общей техники: Крестовина переходная 10—16—022А ГОСТ 16067—70
То же, для изделий авиационной и общей техники: Крестовина переходная 10—16—021А ГОСТ 16067—70
То же, для изделий авиационной и общей техники: Крестовина переходная 10—16—012А ГОСТ 16067—70
То же, для изделий авиационной и общей техники: Крестовина переходная 10—16—011А ГОСТ 16067—70

Таблица 1

Таблица 1
Размеры, мм
Наружный диаметр труб Dн	d	d₁	Резьба D	D₁	l	Наружный диаметр труб Dн₁	d₂	d₃	Резьба D₂	D₃	l₁	S	L	L₁	B	Масса 100 шт. в кг
Наружный диаметр труб Dн	d	d₁	Резьба D	D₁	Пред. откл. ±0,4	Наружный диаметр труб Dн₁	d₂	d₃	Резьба D₂	D₃	Пред. откл. ±0,4	S	Пред. откл. ±0,4		B	Масса 100 шт. в кг
6	4	11	M14×1,5	9	9	8	6	13	M16×1,5	11	9	14	45	22	7	6,42
6	4	11	M14×1,5	9		10	8	15	M18×1,5	13				24	9	7,24
8	6	13	M16×1,5	11		10	8	15	M18×1,5	13					9	7,49
						12	10	17	M20×1,5	15		17	48		10	8,57
						14	12	19	M22×1,5	17		19	50	25	13	9,70
						16	14	21	M24×1,5	19	11	22	55	26	15	12,22
						18	16	24	M27×1,5	22	11	24	60	28	17	15,53
10	8	15	M18×1,5	13		12	10	17	M20×1,5	15	9	17	48	24	10	8,79
						14	12	19	M22×1,5	17	9	19	50	25	13	9,92
						16	14	21	M24×1,5	19	11	22	55	26	15	12,44
						18	16	24	M27×1,5	22	11	24	60	28	17	15,76
12	10	17	M20×1,5	15		14	12	19	M22×1,5	17	9	19	50	25	13	10,14
						16	14	21	M24×1,5	19	11	22	55	28	15	12,66
						18	16	24	M27×1,5	22		24	60	28	17	15,97
14	12	19	M22×1,5	17		16	14	21	M24×1,5	19		22	55	26	15	12,88
						18	16	24	M27×1,5	22		24	60	28	17	16,17
						20	18	27	M30×1,5	24		27	62	30	18	18,57
16	14	21	M24×1,5	19	11	18	16	24	M27×1,5	22		24	60	30	17	16,82
16	14	21	M24×1,5	19		20	18	27	M30×1,5	24		27	62	32	18	19,21
18	16	24	M27×1,5	22		20	18	27	M30×1,5	24			62	32		27,63
18	16	24	M27×1,5	22		22	20	29	M33×1,5	26	12		68	33		24,95
20	18	27	M30×1,5	24		22	20	29	M33×1,5	26	12		68	33		25,46
20	18	27	M30×1,5	24		25	23	32	M36×1,5	29	13	30	72	34	22	28,08
22	20	29	M33×1,5	26	12	28	26	35	M39×1,5	32		32	75	36	25	32,53
22	20	29	M33×1,5	26	12	32	30	38	M42×1,5	37		41	78	38	30	41,22

Материалы

022 — Сталь марки 45
021 — Сталь марки 38ХА
012 — Сталь марки 12Х18Н9Т
011 — Сталь марки 13Х11Н2В2МФ
