Схема по ГОСТ 16068-70

Соединения трубопроводов по внутреннему конусу

Крестовина переходная с диаметром резьбы 14 мм на одном штуцере ГОСТ 16068-70

Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 12–38 мм
Резьба
М20×1,5 — М48×1,5
Размер под ключ
S 17–46 мм
Материалы
4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 022 сталь 45
  • 021 сталь 38ХА
  • 012 сталь 12Х18Н9Т
  • 011 сталь 13Х11Н2В2МФ
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Крестовина переходная с диаметром резьбы 14 мм на одном штуцере ГОСТ 16068-70: размеры и обозначения

Изделие используется в соединениях трубопроводов по внутреннему конусу.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
  2. Технические требования — по ГОСТ 16078—70.

Крестовина переходная с диаметром резьбы 14 мм на одном штуцере ГОСТ 16068-70: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 16068-70, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 12–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с крестовинами переходными с диаметром резьбы 14 мм на одном штуцере по ГОСТ 16068-70 часто покупают:

Соединения трубопроводов по внутреннему конусу

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры переходных крестовин должны соответствовать указанным на чертеже и в таблице.

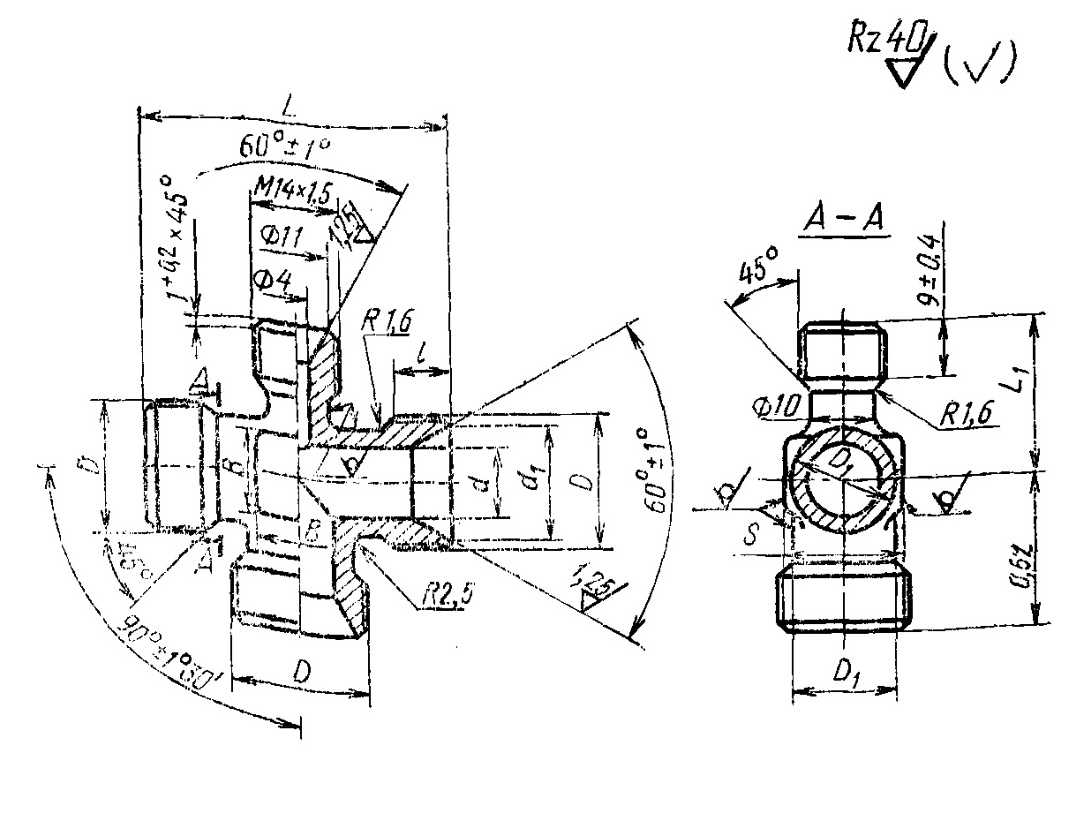

Схема по ГОСТ 16068-70
Схема по ГОСТ 16068-70

Примеры условных обозначений

  • Пример условного обозначения переходной крестовины к трубопроводу Dн 16 из стали марки 45: *Крестовина переходная 16—022 ГОСТ 16068—70*
  • То же, из стали марки 38ХА: *Крестовина переходная 16—021 ГОСТ 16068—70*
  • То же, из стали марки 12Х18Н9Т: *Крестовина переходная 16—012 ГОСТ 16068—70*
  • То же, из стали марки 13Х11Н2В2МФ: *Крестовина переходная 16—011 ГОСТ 16068—70*
  • То же, для изделий авиационной и общей техники: *Крестовина переходная 16—022А ГОСТ 16068—70*
  • То же, для изделий авиационной и общей техники: *Крестовина переходная 16—021А ГОСТ 16068—70*
  • То же, для изделий авиационной и общей техники: *Крестовина переходная 16—012А ГОСТ 16068—70*
  • То же, для изделий авиационной и общей техники: *Крестовина переходная 16—011А ГОСТ 16068—70*

Таблица 1

Таблица 1
Р а з м е р ы, мм
Наружный
диаметр
труб
Dн		dd₁Резьба DD₁SlLL₁BМасса
100 шт.
в кг
Пред.
откл.
±0,4		Номин.Пред.
откл.		Пред.
откл.
±0,4
121017,0М20×1,51517948±0,424107,10
141219,0М22×1,517195025138,80
161421,0М24×1,519221155261510,00
181624,0М27×1,5222460281713,56
201827,0М30×1,5242762301815,00
222029,0М33×1,52612683216,20
242228302216,80
252332,0М36×1,529137216,98
282635,0М39×1,5323275342519,40
302835,534362821,80
323038,0М42×1,5374178353023,98
343241,0М45×1,53982±0,63824,80
363444,0М48×1,541468525,60
38364327,50

Материалы

  • 022 — Сталь марки 45
  • 021 — Сталь марки 38ХА
  • 012 — Сталь марки 12Х18Н9Т
  • 011 — Сталь марки 13Х11Н2В2МФ
