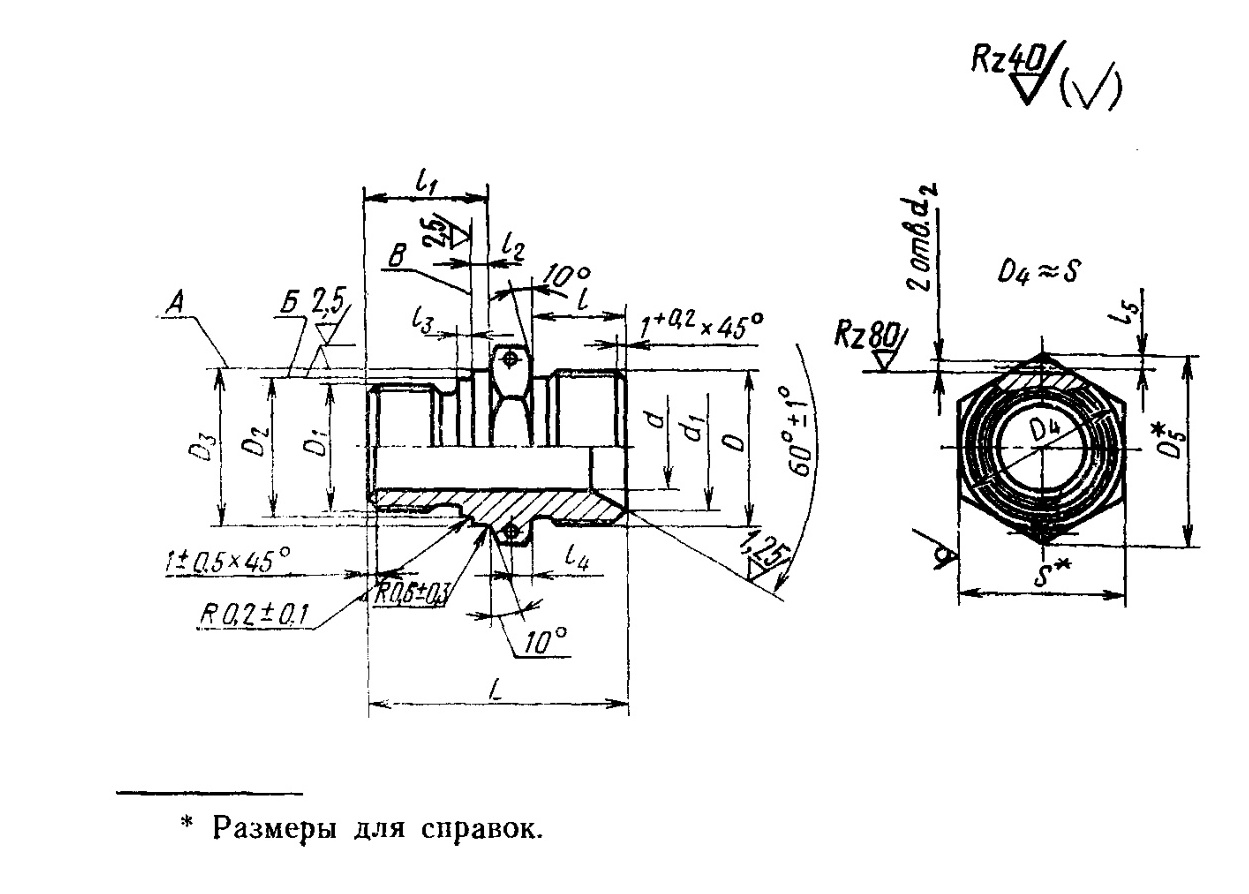

Схема по ГОСТ 16071-70
Соединения трубопроводов по внутреннему конусу
Проходник ввертной под металлическое уплотнение ГОСТ 16071-70
Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 6–36 мм
- Резьба
- М10 — М48×1,5
- Размер под ключ
- S 17–50 мм
- Материалы
- 3 варианта по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- 022 сталь 45
- 021 сталь 38ХА
- 011 сталь 13Х11Н2В2МФ
Проходник ввертной под металлическое уплотнение ГОСТ 16071-70: размеры и обозначения
Изделие используется в соединениях трубопроводов по внутреннему конусу.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Материал: сталь марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
- Допуски радиального биения поверхностей А и Б и торцового — поверхности В относительно оси резьбы D₁: А и Б — 0,07 мм, В — 0,05 мм.
- Технические требования — по ГОСТ 16078—70.
Проходник в сборке с металлическим уплотнением
Позиции на схеме:
- Труба.
- Ниппель полусферический припайной ГОСТ 16040-70.
- Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
- Проходник ввертной под металлическое уплотнение ГОСТ 16071-70.
- Кольцо уплотнительное.
- Проволока.
Уплотнительное кольцо, гнездо и требования к уплотнению задаются утверждённой документацией.
Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.
Проходник ввертной под металлическое уплотнение ГОСТ 16071-70: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с проходниками ввертными под металлическое уплотнение по ГОСТ 16071-70 часто покупают:
Соединения трубопроводов по внутреннему конусу
ГОСТ 16042-70
Ниппель полусферический приварной
ГОСТ 16045-70
Штуцер приварной
ГОСТ 16046-70
Гайка накидная полусферического ниппеля
ГОСТ 16047-70
Гайка накидная сферического ниппеля
ГОСТ 16053-70
Угольник проходной
ГОСТ 16058-70
Тройник проходной
ГОСТ 16070-70
Проходник ввертной под резиновое уплотнение
ГОСТ 16077-70
Заглушка конусная
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.
Конструкция и размеры
1. Конструкция и размеры ввертных проходников должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения ввертного проходника к трубопроводу Dн 16 из стали марки 45:
Проходник ввертной 16—022 ГОСТ 16071—70 - То же, из стали марки 38ХА:
Проходник ввертной 16—021 ГОСТ 16071—70 - То же, из стали марки 13Х11Н2В2МФ:
Проходник ввертной 16—011 ГОСТ 16071—70 - То же, для изделий авиационной и общей техники:
Проходник ввертной 16—022А ГОСТ 16071—70 - То же, для изделий авиационной и общей техники:
Проходник ввертной 16—012А ГОСТ 16071—70 - То же, для изделий авиационной и общей техники:
Проходник ввертной 16—011А ГОСТ 16071—70
Таблица 1
| Размеры, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | d | d₁ | d₂ | Резьба | D₂ | Dв | Dб | S | l | l₁ | l₂ | l₃ | l₄ | l₅ | L | Масса 100 шт. в кг | |
| Пред. откл. +0,12 −0,06 | D | D₁ | Пред. откл. по d11 | Пред. откл. | |||||||||||||
| ±0,4 | ±0,2 | ±0,4 | |||||||||||||||
| 6 | 4 | 11,0 | 1,5 | M14×1,5 | M10 | 10,2 | 13 | 19,6 | 17 | 13 | 17 | 2,5 | 2,0 | 3 | 2,0 | 35,5 | 3,02 |
| 8 | 6 | 13,0 | M16×1,5 | M12×1,5 | 12,2 | 15 | 3,43 | ||||||||||
| 10 | 8 | 15,0 | M18×1,5 | M14×1,5 | 14,2 | 17 | 21,9 | 19 | 4,04 | ||||||||
| 12 | 10 | 17,0 | M20×1,5 | M16×1,5 | 16,2 | 19 | 25,4 | 22 | 18 | 36,5 | 5,21 | ||||||
| 14 | 12 | 19,0 | M22×1,5 | M18×1,5 | 18,2 | 21 | 27,7 | 24 | 15 | 19 | 2 | 38,5 | 6,63 | ||||
| 16 | 14 | 21,0 | M24×1,5 | M20×1,5 | 20,2 | 23 | 31,2 | 27 | 20 | 3 | 41,5 | 8,03 | |||||
| 18 | 16 | 24,0 | M27×1,5 | M22×1,5 | 22,2 | 25 | 34,6 | 30 | 21 | 3,0 | 2,5 | 9,49 | |||||
| 20 | 18 | 27,0 | M30×1,5 | M24×1,5 | 24,2 | 27 | 36,9 | 32 | 16 | 8,11 | |||||||
| 22 | 20 | 29,0 | M33×1,5 | M27×1,5 | 27,2 | 30 | 41,6 | 36 | 22 | 44,5 | 14,46 | ||||||
| 24 | 22 | M30×1,5 | 30,2 | 33 | 47,4 | 41 | 17 | 12,51 | |||||||||
| 25 | 23 | 32,0 | M36×1,5 | 45,5 | 16,22 | ||||||||||||
| 28 | 26 | 35,0 | M39×1,5 | M33×1,5 | 33,2 | 36 | 18,05 | ||||||||||
| 30 | 28 | 35,5 | 2,0 | M36×1,5 | 36,2 | 39 | 53,1 | 46 | 4 | 2,5 | 46,5 | 16,10 | |||||
| 32 | 30 | 38,0 | M42×1,5 | M39×1,5 | 39,2 | 42 | 19,97 | ||||||||||
| 34 | 32 | 41,0 | M45×1,5 | 47,5 | 22,69 | ||||||||||||
| 36 | 34 | 44,0 | M48×1,5 | M42×1,5 | 42,2 | 46 | 57,7 | 50 | 23 | 26,24 | |||||||
Материалы
- 022 — Сталь марки 45
- 021 — Сталь марки 38ХА
- 011 — Сталь марки 13Х11Н2В2МФ
