Ниппель полусферический приварной

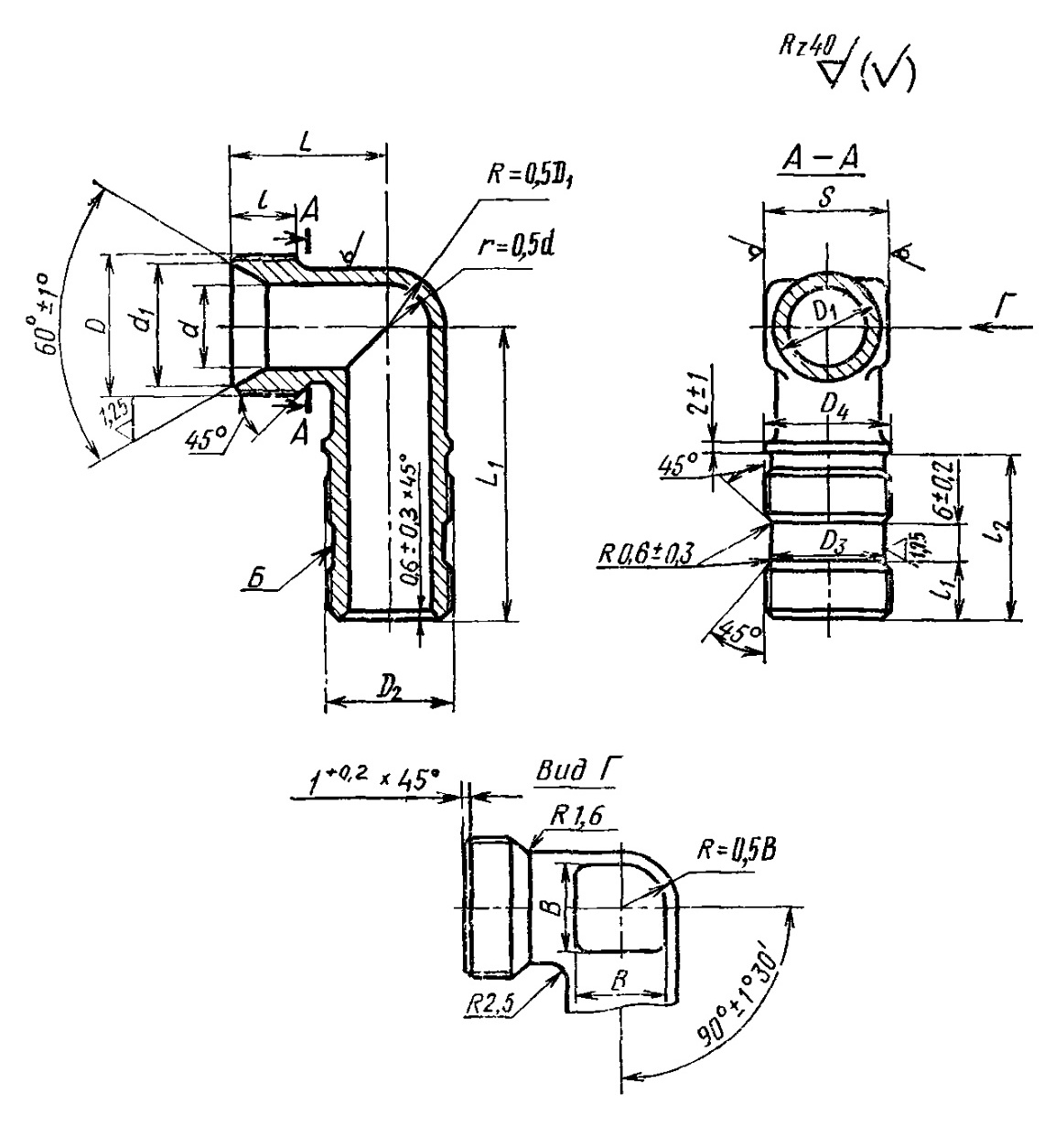

Схема по ГОСТ 16072-70
Соединения трубопроводов по внутреннему конусу
Угольник ввертной ГОСТ 16072-70
Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 6–38 мм
- Резьба
- М10 — М48×1,5
- Размер под ключ
- S 12–46 мм
- Материалы
- 3 варианта по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- 022 сталь 45
- 021 сталь 38ХА
- 011 сталь 13Х11Н2В2МФ
Угольник ввертной ГОСТ 16072-70: размеры и обозначения
Изделие используется в соединениях трубопроводов по внутреннему конусу.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Материал: штамповки из стали марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
- Допуск радиального биения поверхности Б относительно оси резьбы D₂ — 0,08 мм.
- Покрытие кадмием (цинком) поверхности Б не допускается.
- Технические требования — по ГОСТ 16078—70.
Ввертной угольник в сборке с трубой

Позиции на схеме:
- Труба.
- Ниппель полусферический приварной ГОСТ 16042-70.
- Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
- Угольник ввертной ГОСТ 16072-70.
- Гайка.
- Шайба.
- Кольцо уплотнительное.
- Проволока.
Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.
Угольник ввертной ГОСТ 16072-70: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с угольниками ввертными по ГОСТ 16072-70 часто покупают:
Соединения трубопроводов по внутреннему конусу
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.
Конструкция и размеры
1. Конструкция и размеры ввертных угольников должны соответствовать указанным на чертеже и в таблице.

Примеры условных обозначений
- Пример условного обозначения ввертного угольника к трубопроводу D<sub>н</sub> 16 и L₁=50 мм из стали марки 45:
Угольник ввертной 16—50—022 ГОСТ 16072—70 - То же, из стали марки 38ХА:
Угольник ввертной 16—50—021 ГОСТ 16072—70 - То же, из стали марки 13Х11Н2В2МФ:
Угольник ввертной 16—50—011 ГОСТ 16072—70 - То же, для изделий авиационной и общей техники:
Угольник ввертной 16—50—022А ГОСТ 16072—70 - То же, для изделий авиационной и общей техники:
Угольник ввертной 16—50—021А ГОСТ 16072—70 - То же, для изделий авиационной и общей техники:
Угольник ввертной 16—50—011А ГОСТ 16072—70
ГОСТ 16072-70
| Размеры, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | d | d₁ | Резьба D | D₁ | Резьба D₂ | D₃ | D₄ | S | l | l₁ | l₂ | L | L₁ | B | Масса 100 шт в кг | ||
| Пред. откл. по h11 | Пред. откл. ±0,4 | Номин | Пред. откл | Пред. откл. ±0,4 | Номин | Пред. откл | |||||||||||
| 6 | 4 | 11,0 | M14×1,5 | 9 | M10 | 7,6 | 10 | 12 | 7 | 24 | 20 | 37 | ±0,4 | 5 | 2,78 | ||
| 45 | 2,93 | ||||||||||||||||
| 53 | 3,50 | ||||||||||||||||
| 8 | 6 | 13,0 | M16×1,5 | 11 | M12×1,5 | 9,6 | 12 | 14 | 8 | ±0,2 | 25 | 21 | 41 | 7 | 3,80 | ||
| 49 | 3,95 | ||||||||||||||||
| 57 | 5,83 | ||||||||||||||||
| 10 | 8 | 15,0 | M18×1,5 | 13 | M14×1,5 | 11,6 | 14 | 9 | 22 | 43 | 9 | 5,80 | |||||
| 53 | 6,00 | ||||||||||||||||
| 63 | 7,30 | ||||||||||||||||
| 12 | 10 | 17,0 | M20×1,5 | 15 | M16×1,5 | 13,6 | 16 | 17 | 9 | 27 | 23 | 47 | 10 | 6,50 | |||
| 57 | 6,85 | ||||||||||||||||
| 67 | 8,20 | ||||||||||||||||
| 14 | 12 | 19,0 | M22×1,5 | 17 | M20×1,5 | 17,6 | 20 | 19 | 10 | ±0,4 | 29 | 24 | 50 | 13 | 7,40 | ||
| 60 | 7,55 | ||||||||||||||||
| 70 | 9,98 | ||||||||||||||||
| 16 | 14 | 21,0 | M24×1,5 | 19 | M22×1,5 | 19,6 | 22 | 22 | 11 | 27 | 50 | 15 | 8,95 | ||||
| 60 | 9,05 | ||||||||||||||||
| 70 | 12,03 | ||||||||||||||||
| 18 | 16 | 24,0 | M27×1,5 | 22 | M24×1,5 | 21,6 | 24 | 24 | 12 | 31 | 29 | 58 | 17 | 10,70 | |||
| 70 | 11,01 | ||||||||||||||||
| 82 | ±0,6 | 13,70 | |||||||||||||||
| 20 | 18 | 27,0 | M30×1,5 | 24 | M27×1,5 | 24,6 | 27 | 27 | 11 | 30 | 62 | ±0,4 | 18 | 12,78 | |||
| 74 | 13,15 | ||||||||||||||||
| 86 | ±0,6 | 15,20 | |||||||||||||||
| 22 | 20 | 29,0 | M33×1,5 | 26 | M30×1,5 | 27,6 | 30 | 12 | 13 | 33 | 33 | 65 | ±0,4 | 15,35 | |||
| 78 | 15,78 | ||||||||||||||||
| 90 | ±0,6 | 18,30 | |||||||||||||||
| 24 | 22 | 28 | 30 | 65 | ±0,4 | 22 | 18,00 | ||||||||||
| 78 | 19,05 | ||||||||||||||||
| 90 | ±0,6 | 22,73 | |||||||||||||||
| 25 | 23 | 32,0 | M36×1,5 | 29 | M33×1,5 | 30,6 | 33 | 13 | 14 | 34 | 35 | 72 | ±0,4 | 19,35 | |||
| 85 | ±0,6 | 20,13 | |||||||||||||||
| 98 | 24,50 | ||||||||||||||||
| 28 | 26 | 35,0 | M39×1,5 | 32 | M36×1,5 | 33,6 | 36 | 32 | 15 | 35 | 37 | 75 | ±0,4 | 25 | 24,50 | ||
| 86 | ±0,6 | 25,25 | |||||||||||||||
| 102 | 29,90 | ||||||||||||||||
| 30 | 28 | 35,5 | 34 | 36 | 75 | ±0,4 | 28 | 27,90 | |||||||||
| 88 | ±0,6 | 28,65 | |||||||||||||||
| 102 | 31,20 | ||||||||||||||||
| 32 | 30 | 38,0 | M42×1,5 | 37 | M39×1,5 | 36,6 | 39 | 41 | 16 | 36 | 38 | 75 | ±0,4 | 30 | 31,15 | ||
| 88 | ±0,6 | 33,10 | |||||||||||||||
| 102 | 43,30 | ||||||||||||||||
| 34 | 32 | 41,0 | M45×1,5 | 39 | M42×1,5 | 39,6 | 42 | 41 | 13 | 16 | ±0,4 | 36 | 40 | 78 | ±0,4 | 30 | 34,75 |
| 90 | ±0,6 | 35,40 | |||||||||||||||
| 105 | 45,10 | ||||||||||||||||
| 36 | 34 | 44,0 | M48×1,5 | 41 | M45×1,5 | 42,6 | 45 | 46 | 41 | 78 | ±0,4 | 38,25 | |||||
| 90 | ±0,6 | 38,95 | |||||||||||||||
| 105 | 46,30 | ||||||||||||||||
| 38 | 36 | 43 | 78 | ±0,4 | 43,60 | ||||||||||||
| 90 | ±0,6 | 44,60 | |||||||||||||||
| 105 | 54,20 | ||||||||||||||||
Материалы
- 022 — Сталь марки 45
- 021 — Сталь марки 38ХА
- 011 — Сталь марки 13Х11Н2В2МФ
