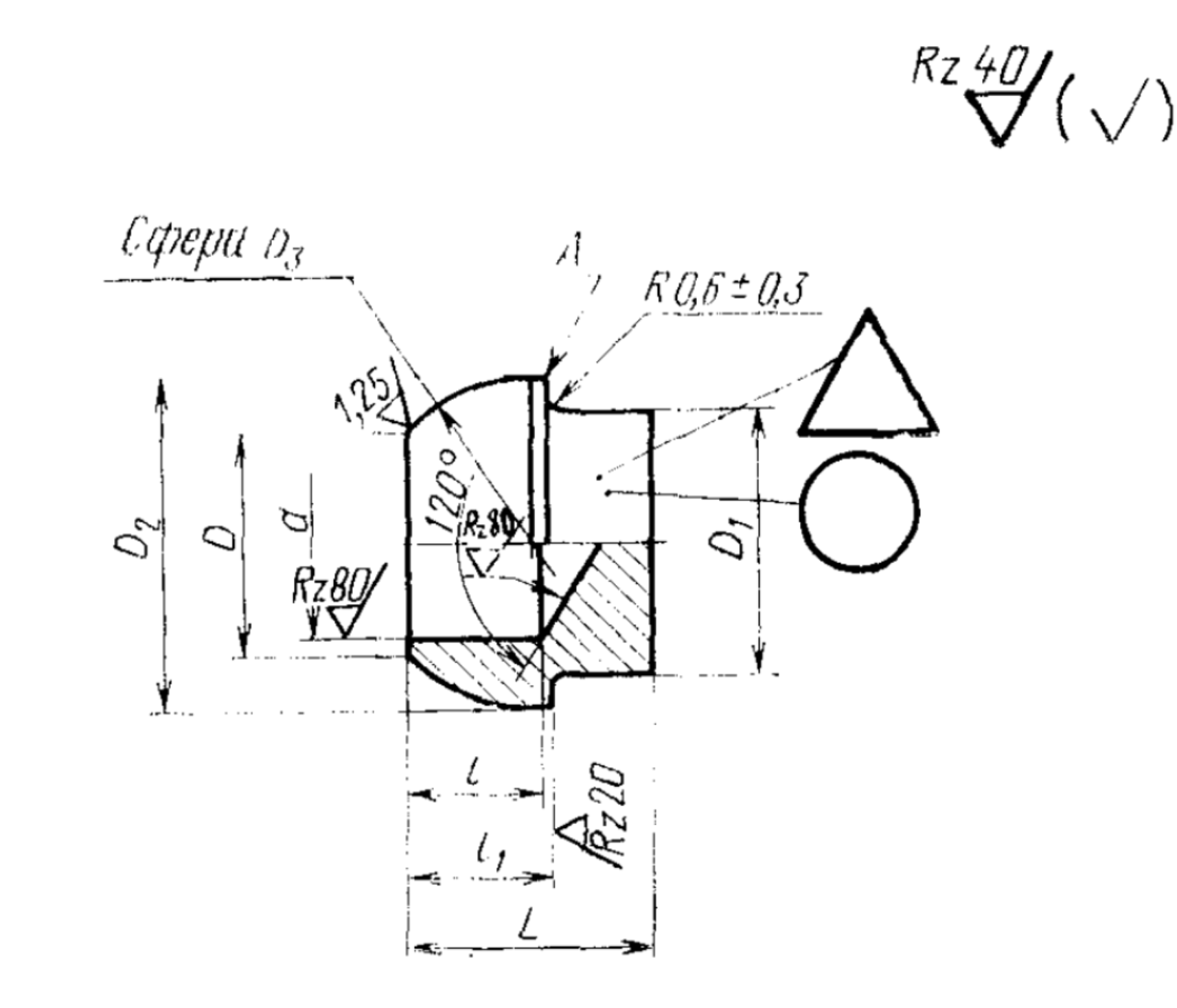

Схема по ГОСТ 16076-70
Соединения трубопроводов по внутреннему конусу
Заглушка сферическая ГОСТ 16076-70
Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 6–38 мм
- Материалы
- 2 варианта по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- 022 сталь 45
- 012 сталь 12Х18Н9Т
Заглушка сферическая ГОСТ 16076-70: размеры и обозначения
Изделие используется в соединениях трубопроводов по внутреннему конусу.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Материал: сталь марок 45, 12Х18Н9Т (Х18Н9Т).
- Покрытие: Кд 15. Хим. окс. фос./гфж — для заглушек из стали марки 45; Хим. Пас. — из стали марки 12Х18Н9Т.
- Кромку А не притуплять. Заусенцы на кромке не допускаются.
- Технические требования — по ГОСТ 16078-70.
Заглушка сферическая ГОСТ 16076-70: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с заглушками сферическими по ГОСТ 16076-70 часто покупают:
Соединения трубопроводов по внутреннему конусу
ГОСТ 16042-70
Ниппель полусферический приварной
ГОСТ 16045-70
Штуцер приварной
ГОСТ 16046-70
Гайка накидная полусферического ниппеля
ГОСТ 16047-70
Гайка накидная сферического ниппеля
ГОСТ 16053-70
Угольник проходной
ГОСТ 16058-70
Тройник проходной
ГОСТ 16070-70
Проходник ввертной под резиновое уплотнение
ГОСТ 16077-70
Заглушка конусная
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.
Конструкция и размеры
1. Конструкция и размеры сферических заглушек должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения сферической заглушки к трубопроводу Dн 16 из стали марки 45:
Заглушка сферическая 16-022 ГОСТ 16076-70 - То же, из стали марки 12Х18Н9Т:
Заглушка сферическая 16-012 ГОСТ 16076-70 - То же, для изделий авиационной и общей техники:
Заглушка сферическая 16-022А ГОСТ 16076-70 - То же, для изделий авиационной и общей техники:
Заглушка сферическая 16-012А ГОСТ 16076-70
Таблица ГОСТ
| С. 2 ГОСТ 16076—70 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Размеры, мм | ||||||||||
| Наружный диаметр труб Dн | d | D | D₁ | D₂ | D₃ | l | l₁ | L | Масса 100 шт. в кг | |
| Пред. откл. по h11 | Номин. | Пред. откл. | Пред. откл. | |||||||
| ±0,4 | ±0,2 | ±0,4 | ||||||||
| 6 | 4 | 5,5 | 8 | 11,5 | 11,5 | +0,2 -0,1 | 8,0 | 6,5 | 12 | 0,42 |
| 8 | 6 | 7,5 | 10 | 13,5 | 13,5 | 7,0 | 0,70 | |||
| 10 | 8 | 9,5 | 12 | 15,5 | 15,5 | 7,0 | 0,92 | |||
| 12 | 10 | 11,5 | 14 | 17,5 | 17,5 | 7,5 | 13 | 1,28 | ||
| 14 | 12 | 13,5 | 16 | 19,5 | 19,5 | 6,5 | 8,0 | 1,56 | ||
| 16 | 14 | 15,5 | 18 | 21,5 | 21,5 | 8,5 | 1,76 | |||
| 18 | 16 | 17,5 | 20 | 24,0 | 24,5 | ±0,2 | 14 | 2,70 | ||
| 20 | 18 | 21,5 | 22 | 27,5 | 28,0 | 6,0 | 3,66 | |||
| 22 | 20 | 23,0 | 24 | 30,0 | 30,5 | 5,0 | 4,54 | |||
| 24 | 22 | 23,5 | 26 | 30,5 | 31,0 | 4,5 | 4,70 | |||
| 25 | 23 | 25,0 | 27 | 32,5 | 33,0 | 5,36 | ||||
| 28 | 26 | 28,0 | 30 | 35,5 | 36,0 | 3,5 | 6,50 | |||
| 30 | 28 | 29,5 | 32 | 36,5 | 38,0 | 3,0 | 7,30 | |||
| 32 | 30 | 32,0 | 34 | 39,0 | 41,0 | 2,5 | 9,0 | 8,70 | ||
| 34 | 32 | 34,0 | 36 | 42,0 | 44,0 | 2,0 | 10,10 | |||
| 36 | 34 | 37,5 | 38 | 45,0 | 47,0 | 1,5 | 11,80 | |||
| 38 | 36 | 38,0 | 40 | 45,5 | 1,0 | 15,50 | ||||
| (Измененная редакция, Изм. № 1). | ||||||||||
Материалы
- 022 — Сталь марки 45
- 012 — Сталь марки 12Х18Н9Т
