Группа ГОСТ: Шайбы, ввертная арматура и заглушки

  • Заглушка конусная ГОСТ 16077-70

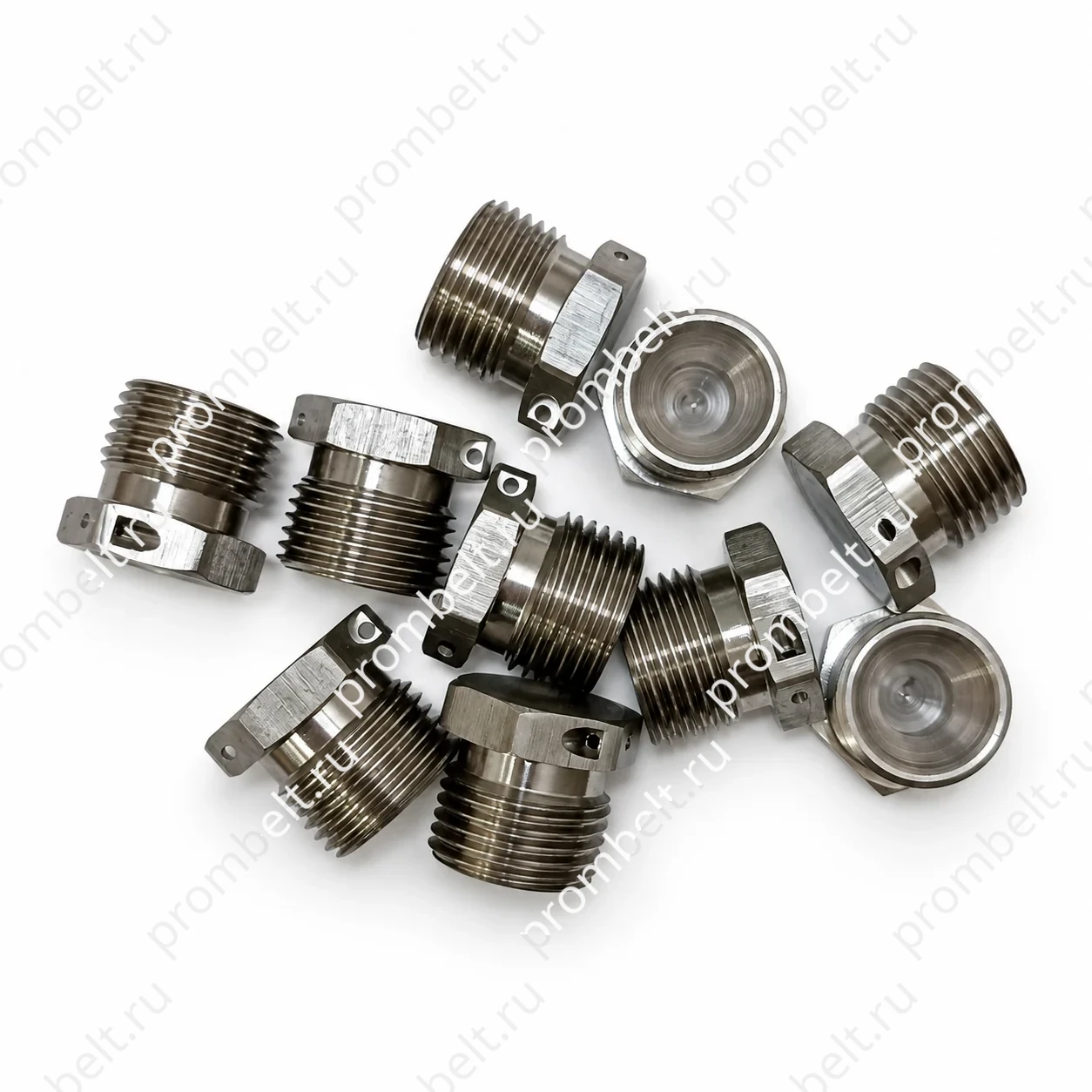

    Заглушка конусная ГОСТ 16077-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: сталь марок 45, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Технические требования — по ГОСТ 16078—70.
  • Заглушка сферическая ГОСТ 16076-70

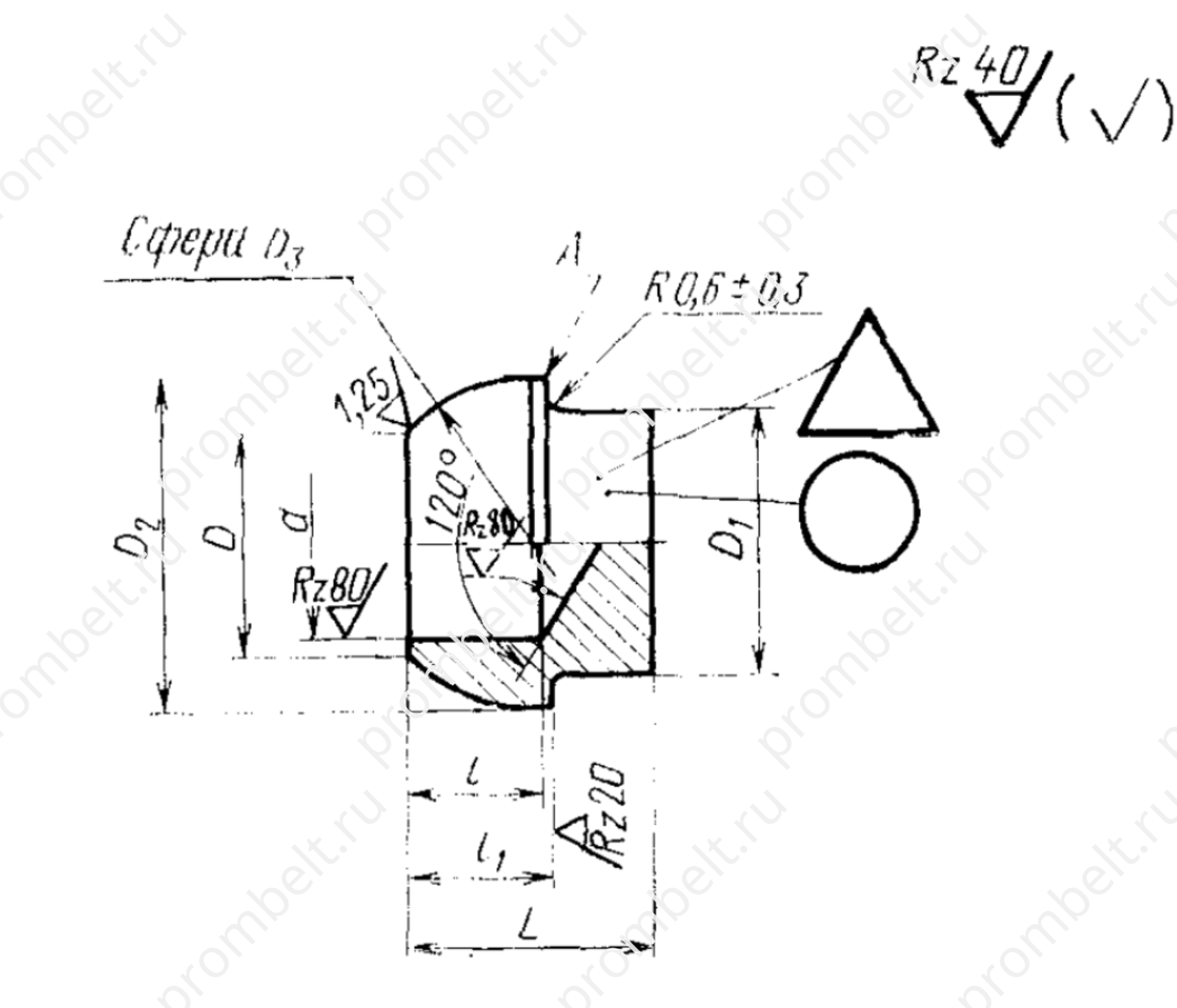

    Заглушка сферическая ГОСТ 16076-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: сталь марок 45, 12Х18Н9Т (Х18Н9Т).
    2. Покрытие: Кд 15. Хим. окс. фос./гфж — для заглушек из стали марки 45; Хим. Пас. — из стали марки 12Х18Н9Т.
    3. Кромку А не притуплять. Заусенцы на кромке не допускаются.
    4. Технические требования — по ГОСТ 16078-70.
  • Тройник ввертной несимметричный ГОСТ 16075-70

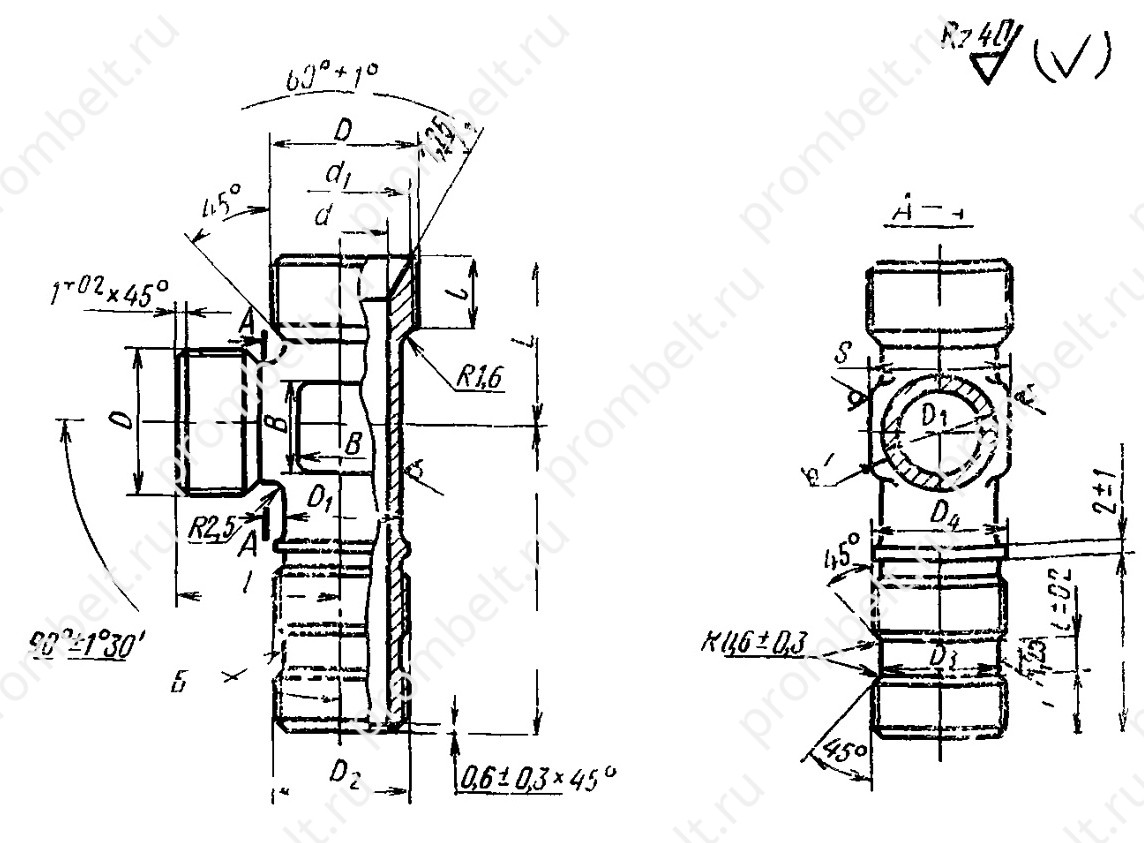

    Тройник ввертной несимметричный ГОСТ 16075-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: штамповки из стали марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Допуск радиального биения поверхности Б относительно оси резьбы D₂ — 0,08 мм.
    3. Покрытие кадмием (цинком) поверхности Б не допускается.
    4. Технические требования — по ГОСТ 16078—70.
  • Тройник ввертной ГОСТ 16074-70

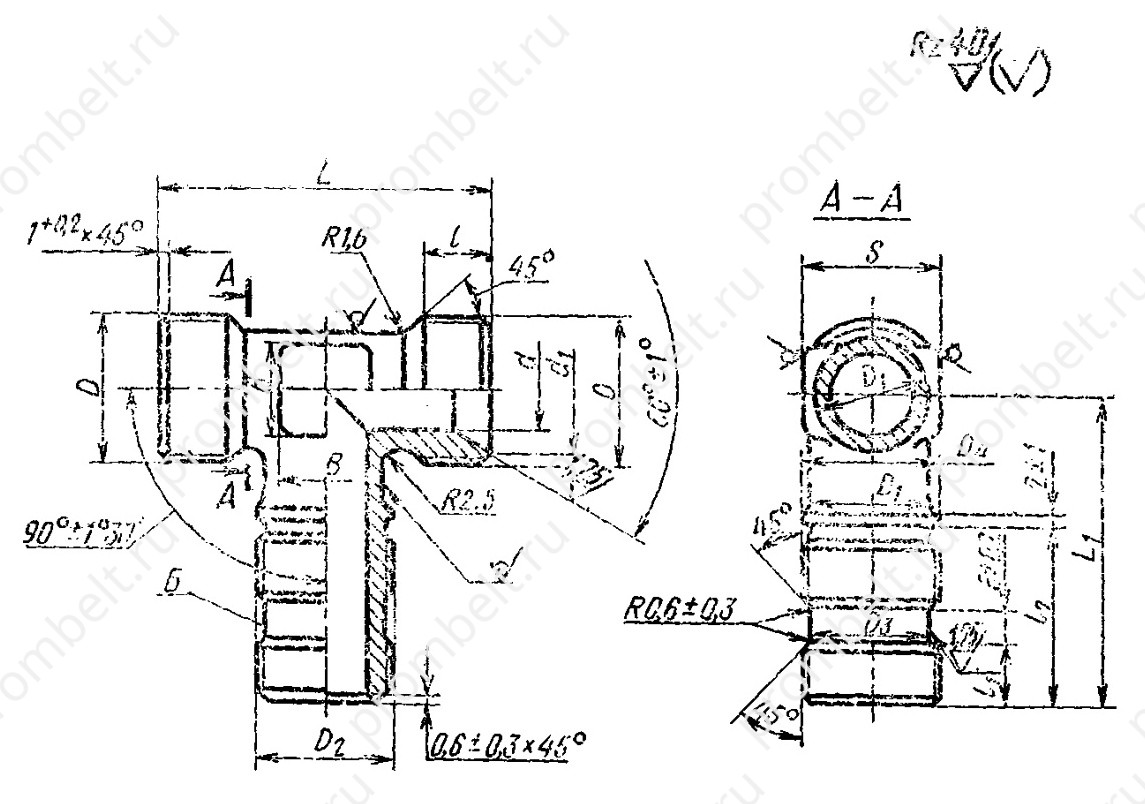

    Тройник ввертной ГОСТ 16074-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: штамповки из стали марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Допуск радиального биения поверхности Б относительно оси резьбы D₂ — 0,08 мм.
    3. Покрытие кадмием (цинком) поверхности Б не допускается.
    4. Технические требования — по ГОСТ 16078—70.

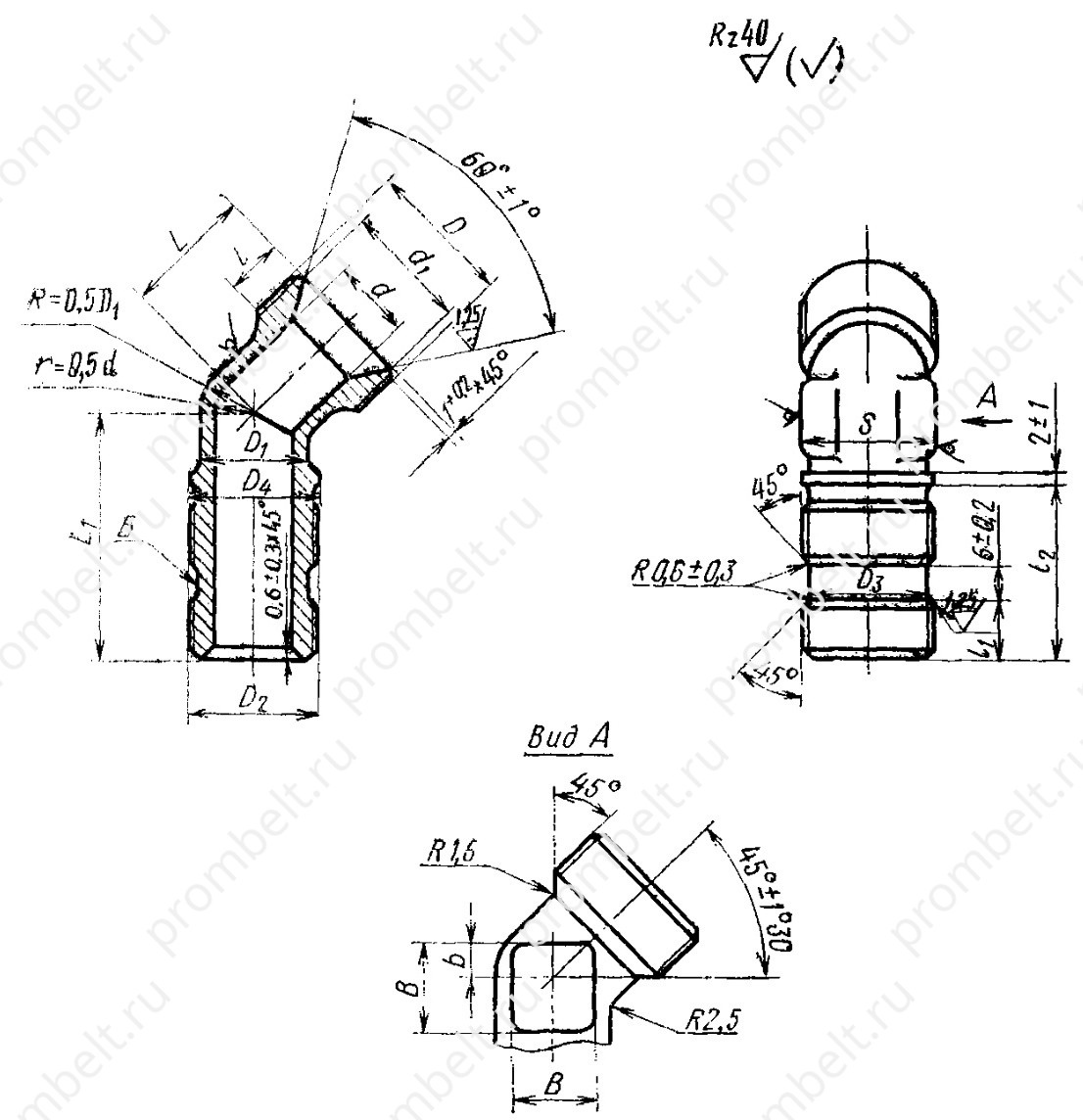

  • Угольник ввертной с углом наклона 135° ГОСТ 16073-70

    Угольник ввертной с углом наклона 135° ГОСТ 16073-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: штамповки из стали марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Допуск радиального биения поверхности Б относительно оси резьбы D₂ — 0,08 мм.
    3. Покрытие кадмием (цинком) поверхности Б не допускается.
    4. Технические требования — по ГОСТ 16078—70.
  • Угольник ввертной ГОСТ 16072-70

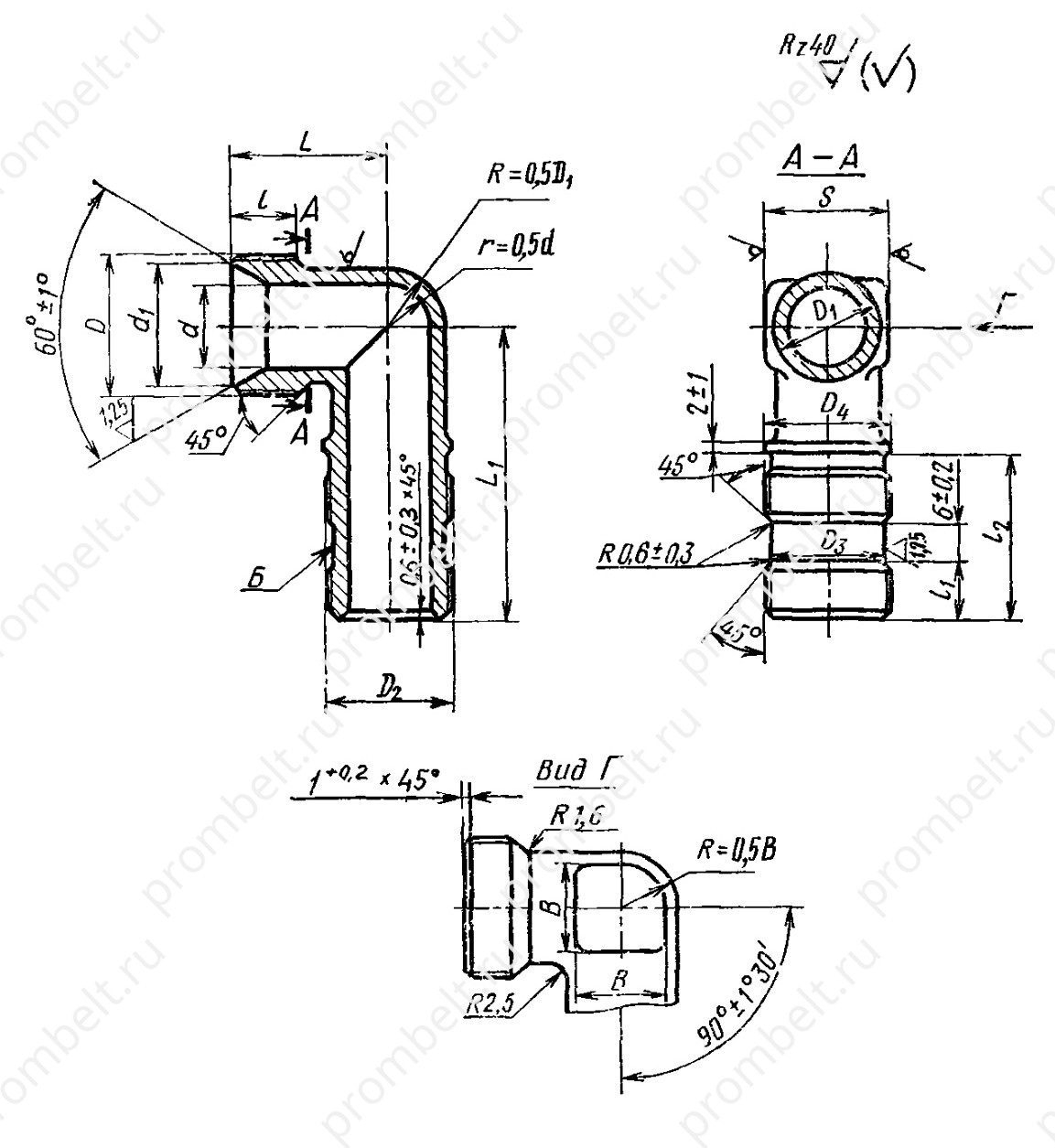

    Угольник ввертной ГОСТ 16072-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: штамповки из стали марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Допуск радиального биения поверхности Б относительно оси резьбы D₂ — 0,08 мм.
    3. Покрытие кадмием (цинком) поверхности Б не допускается.
    4. Технические требования — по ГОСТ 16078—70.

    Ввертной угольник в сборке с трубой

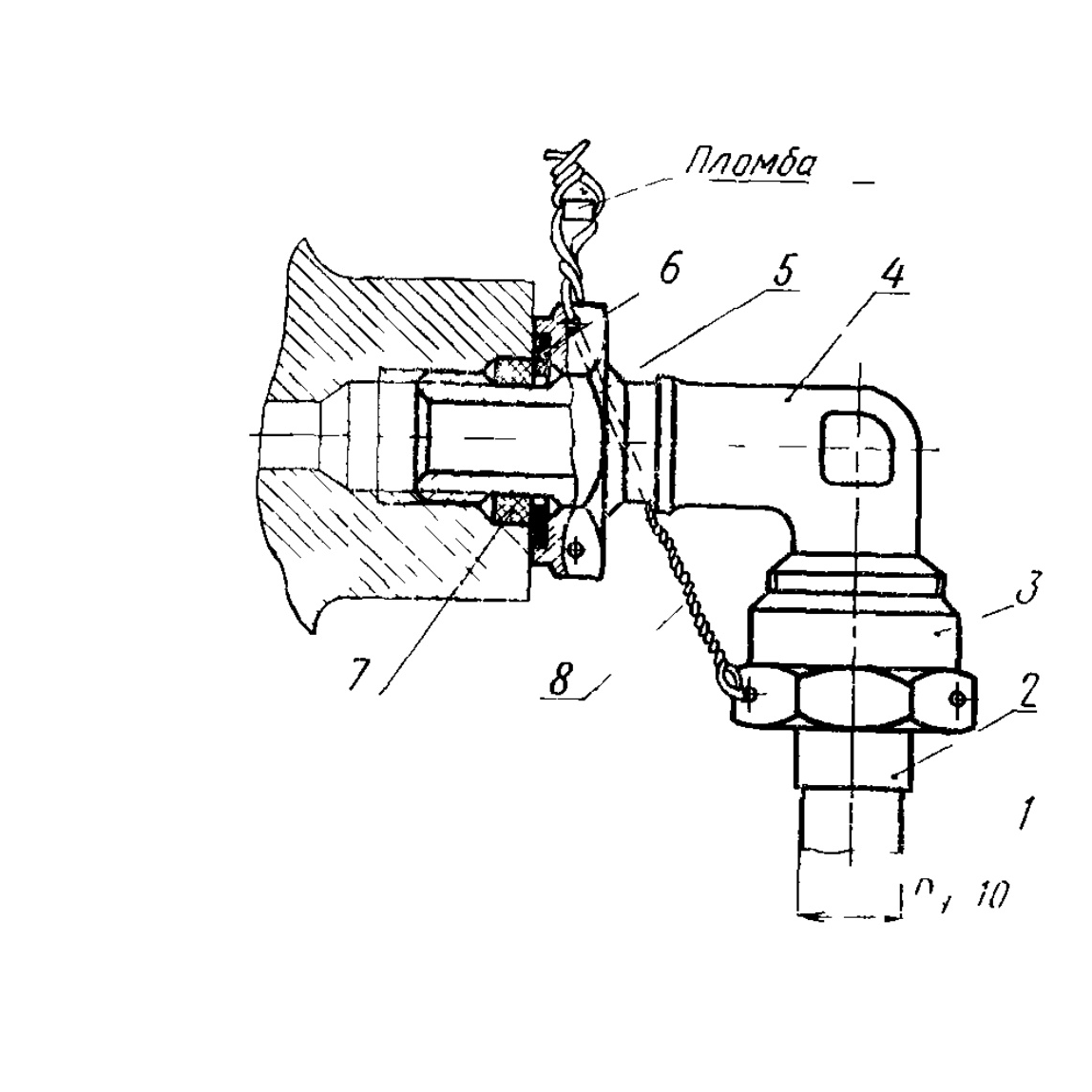

    Схема по ГОСТ 16078-70, черт. 10: ввертной угольник в сборке с трубой
    Схема по ГОСТ 16078-70, приложение, черт. 10.

    Позиции на схеме:

    1. Труба.
    2. Ниппель полусферический приварной ГОСТ 16042-70.
    3. Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
    4. Угольник ввертной ГОСТ 16072-70.
    5. Гайка.
    6. Шайба.
    7. Кольцо уплотнительное.
    8. Проволока.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

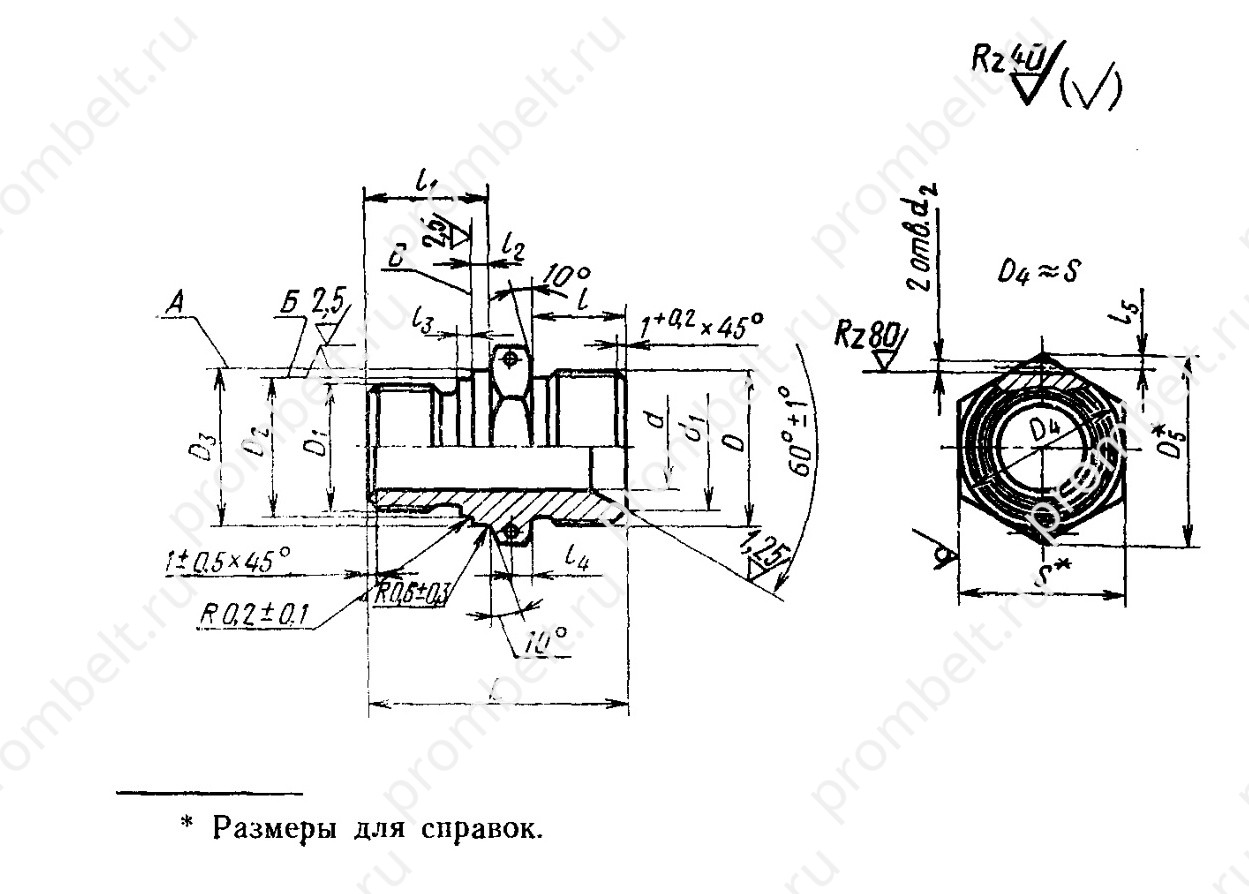

  • Проходник ввертной под металлическое уплотнение ГОСТ 16071-70

    Проходник ввертной под металлическое уплотнение ГОСТ 16071-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: сталь марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Допуски радиального биения поверхностей А и Б и торцового — поверхности В относительно оси резьбы D₁: А и Б — 0,07 мм, В — 0,05 мм.
    3. Технические требования — по ГОСТ 16078—70.

    Проходник в сборке с металлическим уплотнением

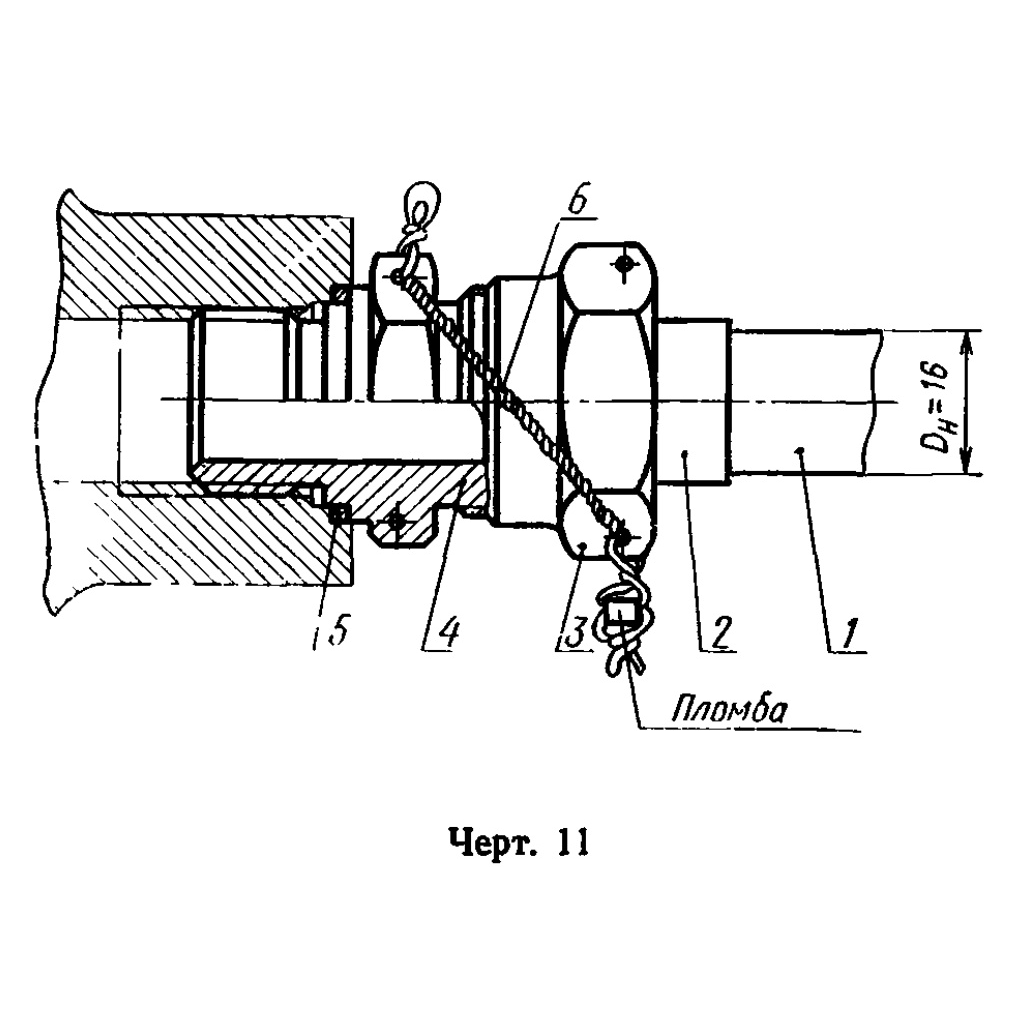

    Схема по ГОСТ 16078-70: сборка с проходником под металлическое уплотнение
    Схема по ГОСТ 16078-70, приложение, черт. 11.

    Позиции на схеме:

    1. Труба.
    2. Ниппель полусферический припайной ГОСТ 16040-70.
    3. Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
    4. Проходник ввертной под металлическое уплотнение ГОСТ 16071-70.
    5. Кольцо уплотнительное.
    6. Проволока.

    Уплотнительное кольцо, гнездо и требования к уплотнению задаются утверждённой документацией.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Проходник ввертной под резиновое уплотнение ГОСТ 16070-70

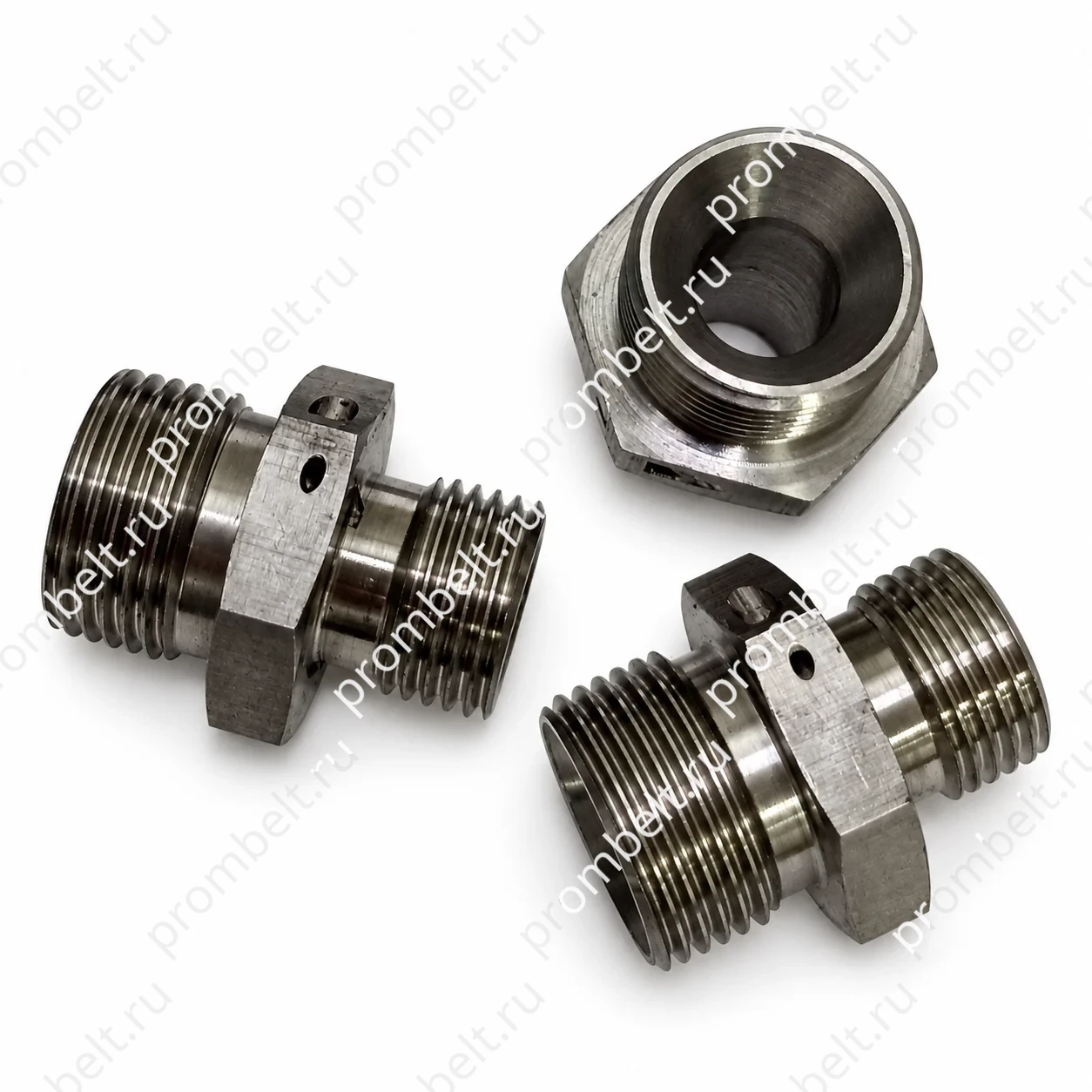

    Проходник ввертной под резиновое уплотнение ГОСТ 16070-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: сталь марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
    2. Допуски торцового биения поверхности А и радиального — поверхности Б относительно оси резьбы D₁ — 0,08 мм.
    3. Покрытие кадмием (цинком) поверхности Б не допускается.
    4. Технические требования — по ГОСТ 16078—70.

    Ввертной проходник в сборке с трубой

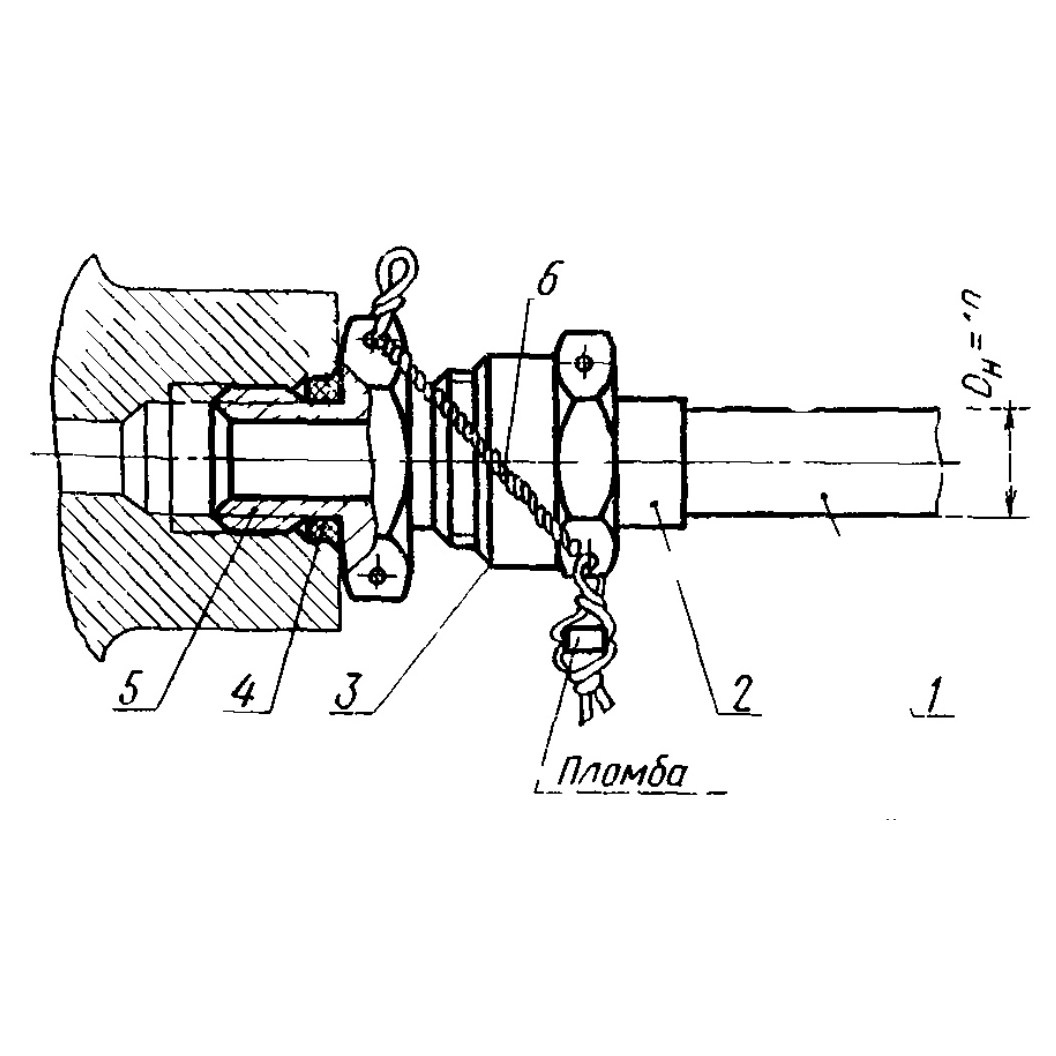

    Схема по ГОСТ 16078-70, черт. 9: ввертной проходник в сборке с трубой
    Схема по ГОСТ 16078-70, приложение, черт. 9.

    Позиции на схеме:

    1. Труба.
    2. Ниппель полусферический приварной ГОСТ 16042-70.
    3. Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
    4. Кольцо уплотнительное.
    5. Проходник ввертной под резиновое уплотнение ГОСТ 16070-70.
    6. Проволока.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Шайба ГОСТ 16069-70

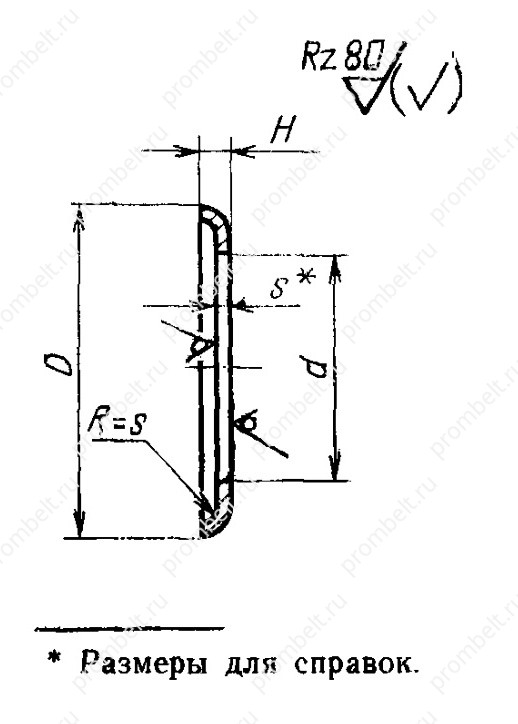

    Шайба ГОСТ 16069-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Материал: сталь марки 20.
    2. Предельные отклонения размеров — H14, h14.
    3. Покрытие: Кд 9. Хим. окс. фос./гфж.
    4. Технические требования — по ГОСТ 16078—70.

    Шайба в сборке с удлиненным проходником

    Схема по ГОСТ 16078-70: сборка удлиненного проходника с гайкой и шайбой
    Схема по ГОСТ 16078-70, приложение, черт. 7.

    Позиции на схеме:

    1. Труба.
    2. Ниппель полусферический припайной ГОСТ 16040-70.
    3. Проходник прямой удлиненный ГОСТ 16050-70.
    4. Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
    5. Гайка ГОСТ 13958-74.
    6. Кольцо уплотнительное.
    7. Шайба ГОСТ 16069-70.
    8. Проволока.

    Уплотнительное кольцо и требования к уплотнению задаются утверждённой документацией.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.
