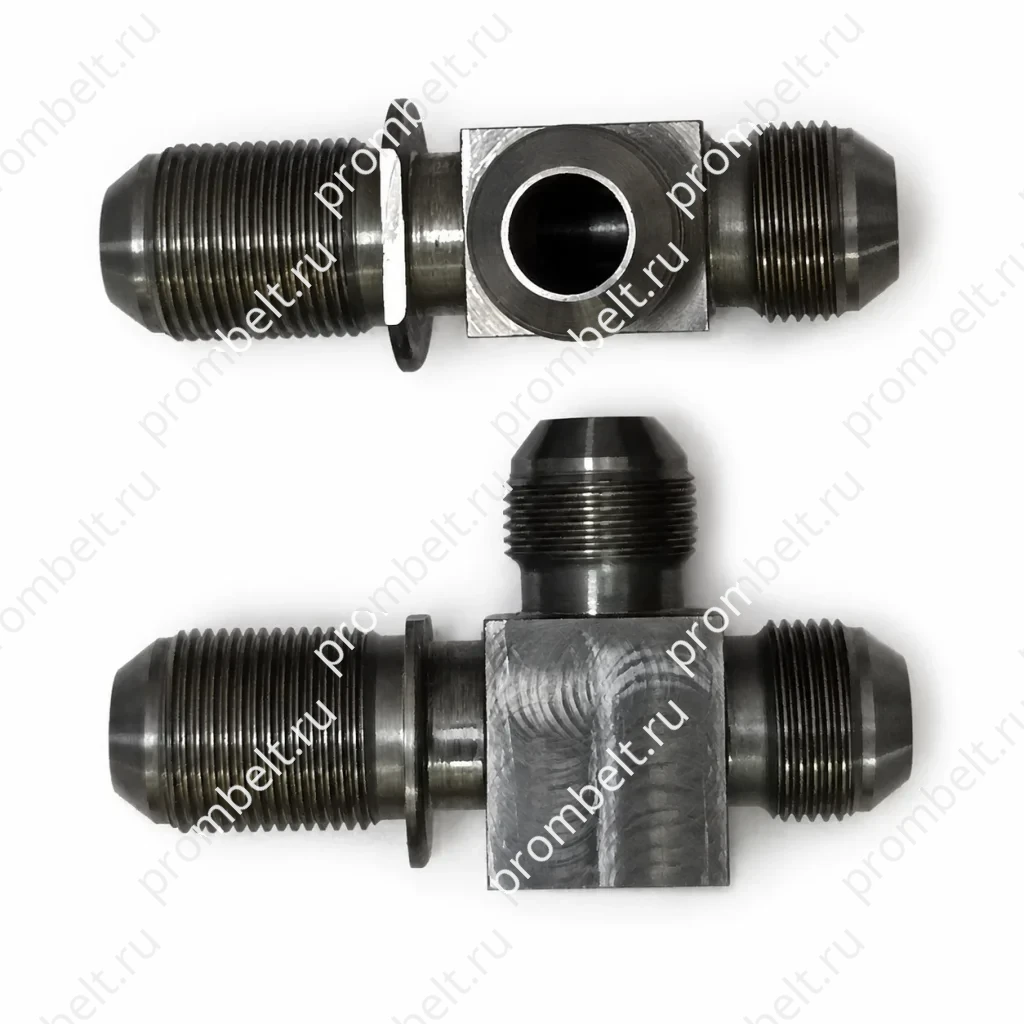

Тройник фланцевый проходной ГОСТ 13966-74
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Исполнения
- 1–2
- Размерный ряд
- Dн 3–38 мм
- Резьба
- М8×1 — М48×2
- Размер под ключ
- S 7–46 мм
Диапазоны размеров и резьб зависят от исполнения; проверяйте данные по таблице того же исполнения.
Материалы по ГОСТ
- 31А алюминиевый сплав
- 22А сталь 45
- 13А сталь 12Х18Н9Т
- 11А сталь 13Х11Н2В2МФ
- 41А бронза
Тройник фланцевый проходной ГОСТ 13966-74: размеры и обозначения
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Конструкция и размеры фланцевых проходных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
- Конструкция и размеры фланцевых проходных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
- Резьбовая часть тройника — по ГОСТ 13955—74.
- Маркировать и клеймить — по ГОСТ 13977—74.
- Технические условия — по ГОСТ 13977—74.
Исполнения по ГОСТ 13966-74
Если требуется проверить готовое обозначение из спецификации, сопоставьте номер исполнения со схемой и таблицей того же номера.
1
Исполнение 1
Конструкция и размеры исполнения 1
Схема 1 · Таблица 1
2
Исполнение 2
Конструкция и размеры исполнения 2
Схема 2 · Таблица 2Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с тройниками фланцевыми проходными по ГОСТ 13966-74 часто покупают:
Соединения трубопроводов по наружному конусу 74°
ГОСТ 13956-74
Ниппель
ГОСТ 13961-74
Переходник прямой
ГОСТ 13962-74
Угольник проходной
ГОСТ 13964-74
Тройник проходной
ГОСТ 13965-74
Тройник переходный
ГОСТ 13966-74
Тройник фланцевый проходной
ГОСТ 13967-74
Крестовина проходная
ГОСТ 13968-74
Крестовина переходная
ГОСТ 13969-74
Проходник ввертной
ГОСТ 13970-74
Угольник ввертной
ГОСТ 13973-74
Пробка
ГОСТ 13974-74
Заглушка гнезда под ввертную арматуру
ГОСТ 13976-74
Крышка
ГОСТ 20188-74
Проходник прямой герметизируемый
ГОСТ 20195-74
Проходник ввертной под резиновое уплотнение
ГОСТ 20196-74
Переходник ввертной под резиновое уплотнение
Схемы, обозначения и таблицы ГОСТ
Каждое исполнение показано вместе со своей схемой, примерами условного обозначения и таблицей размеров.
Исполнение 1

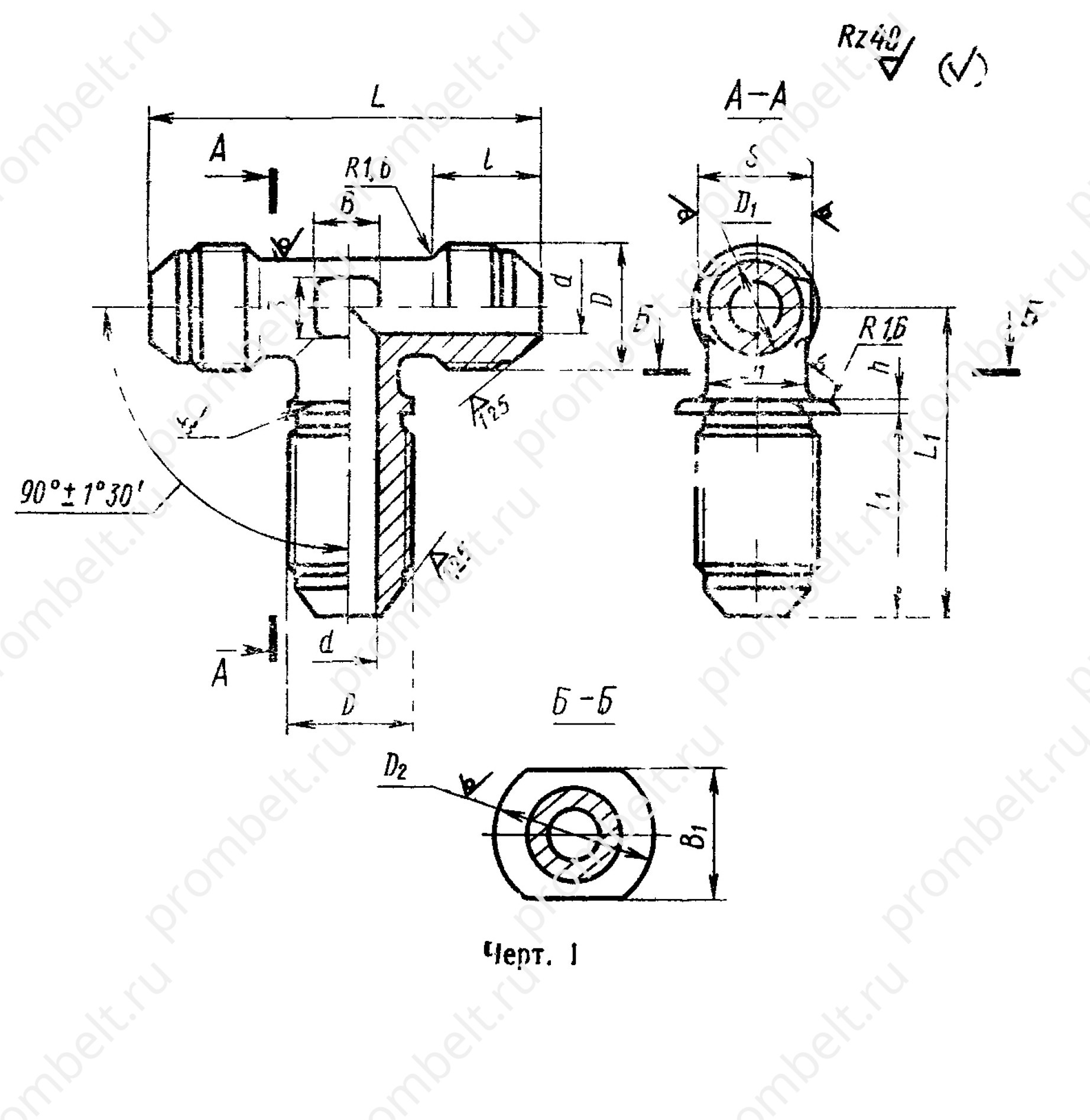

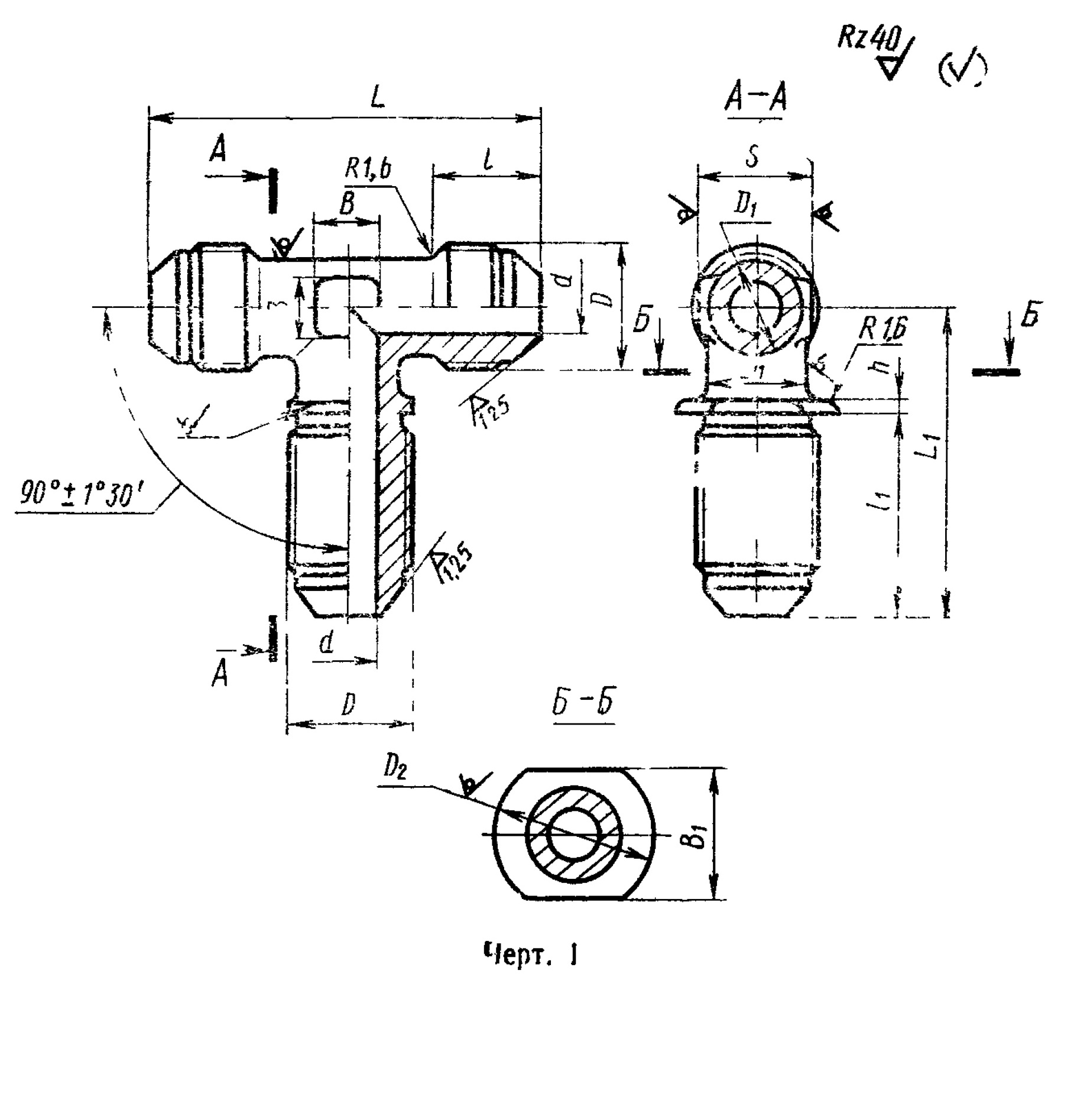

2. Конструкция и размеры фланцевых проходных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Условные обозначения исполнения 1
- Пример условного обозначения фланцевого проходного тройника исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава:
Тройник фланцевый 1—12—31А ГОСТ 13966—74 - То же, из стали марки 45:
Тройник фланцевый 1—12—22А ГОСТ 13966—74 - То же, из стали марки 12Х18Н9Т:
Тройник фланцевый 1—12—13А ГОСТ 13966—74 - То же, из стали марки 13Х11Н2В2МФ:
Тройник фланцевый 1—12—11А ГОСТ 13966—74 - То же, из бронзы:
Тройник фланцевый 1—12—41А ГОСТ 13966—74 - То же, для изделий общего применения:
Тройник фланцевый 1—12—31 ГОСТ 13966—74 - То же, для изделий общего применения:
Тройник фланцевый 1—12—22 ГОСТ 13966—74 - То же, для изделий общего применения:
Тройник фланцевый 1—12—13 ГОСТ 13966—74 - То же, для изделий общего применения:
Тройник фланцевый 1—12—11 ГОСТ 13966—74 - То же, для изделий общего применения:
Тройник фланцевый 1—12—41 ГОСТ 13966—74
Таблица 1
| Размеры в мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dₙ | Применяе мость | d | D | D₁ | D₂ | S | l | l₁ | L | L₁ | h | B | B₁ | Масса 100 шт, кг | ||||
| Пред откл -0,2 | Номин | Пред откл | Номин | Пред откл | Пред откл ±0,2 | Алюми- ниевый сплав | Сталь | Бронза | ||||||||||
| 3 | 1,7 | M8×1 | 6 | 14 | 7 | 11 | 24 | ±0,3 | 38 | 36 | ±0,4 | 2 | 5 | 10 | — | — | 1,94 | |
| 4 | 2,7 | M10×1 | 8 | 18 | 10 | 12 | 25 | 42 | 39 | 6 | 12 | — | 3,12 | 3,00 | ||||
| 6 | 3,7 | M12×1 | 10 | 20 | 12 | 13 | 26 | 46 | 40 | 14 | 1,35 | 3,83 | 3,68 | |||||
| 8 | 5,5 | M14×1 | 12 | 14 | 27 | 48 | 43 | 7 | 16 | 2 33 | 6,62 | 6,36 | ||||||
| 10 | 7,5 | M16×1 | 14 | 22 | 17 | 14 | 29 | 52 | 46 | 9 | 18 | 2,99 | 8,49 | 8,16 | ||||
| 12 | 9,5 | M20×1,5 | 16 | 26 | 19 | 17 | 32 | ±0,4 | 62 | 49 | 10 | 20 | 4,70 | 13,35 | 12,80 | |||
| 14 | 11,5 | M22×1,5 | 18 | 30 | 22 | 66 | 53 | 13 | 24 | 5,82 | 16,52 | 15,87 | ||||||
| 16 | 13,5 | M24×1,5 | 20 | 35 | 18 | 34 | 70 | 55 | 15 | 26 | 7,05 | 20,00 | 19,22 | |||||
| 18 | 15,5 | M27×1,5 | 22 | 42 | 24 | 35 | 74 | 57 | 17 | 30 | 8,65 | 24,50 | 23,60 | |||||
| 20 | 17,0 | M30×1,5 | 24 | 45 | 27 | 19 | 36 | 78 | 60 | 18 | 32 | 11,60 | 32,90 | 31,70 | ||||
| 22 | 19,0 | M33×2 | 27 | 50 | 22 | 40 | 86 | 66 | 3 | 21 | 33 | 12,95 | 36,88 | |||||
| 25 | 22,0 | 28 | 30 | 88 | 22 | 34 | 17,82 | 50,60 | ||||||||||
| 28 | 25,0 | M39×2 | 34 | 60 | 36 | 23 | 42 | 98 | 74 | 28 | 42 | 21,65 | 61,50 | |||||
| 30 | 27,0 | 22,01 | 62,50 | |||||||||||||||
| 32 | 28,0 | M42×2 | 38 | 41 | 104 | 46 | 23,50 | 66,60 | ||||||||||
| 34 | 30,0 | M45×2 | 24 | 43 | 76 | 30 | 27,75 | 78,60 | ||||||||||
| 36 | 32,0 | M48×2 | 43 | 70 | 25 | 44 | 110 | 81 | ±0,5 | 50 | 31,55 | 89,30 | ||||||
| 38 | 34,0 | 46 | 32,00 | 92,50 | ||||||||||||||
Исполнение 2

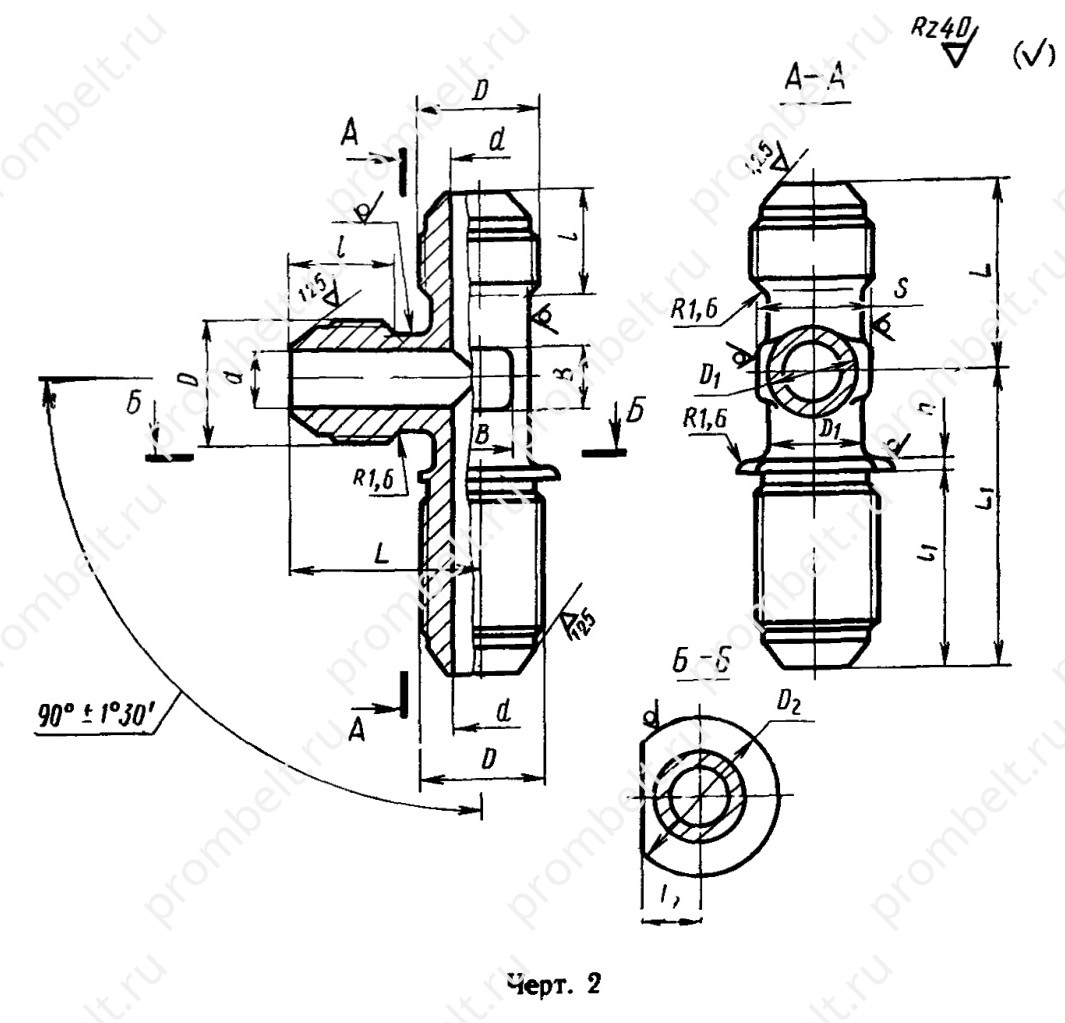

3. Конструкция и размеры фланцевых проходных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
Условные обозначения исполнения 2
- Пример условного обозначения фланцевого проходного тройника исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава:
Тройник фланцевый 2—12—31А ГОСТ 13966—74 - То же, из стали марки 45:
Тройник фланцевый 2—12—22А ГОСТ 13966—74 - То же, из стали марки 12Х18Н9Т:
Тройник фланцевый 2—12—13А ГОСТ 13966—74 - То же, из стали марки 13Х11Н2В2МФ:
Тройник фланцевый 2—12—11А ГОСТ 13966—74 - То же, из бронзы:
Тройник фланцевый 2—12—41А ГОСТ 13966—74 - То же, для изделий общего применения:
Тройник фланцевый 2—12—31 ГОСТ 13966—74 - То же, для изделий общего применения:
Тройник фланцевый 2—12—22 ГОСТ 13966—74 - То же, для изделий общего применения:
Тройник фланцевый 2—12—13 ГОСТ 13966—74 - То же, для изделий общего применения:
Тройник фланцевый 2—12—11 ГОСТ 13966—74 - То же, для изделий общего применения:
Тройник фланцевый 2—12—41 ГОСТ 13966—74
Таблица 2
| Наружный диаметр труб Dн | Применяемость | Размеры в мм | Масса 100 шт., кг | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | D₁ | D₂ | S | l | l₁ | l₂ | L | L₁ | h | B | Алюминиевый сплав | Сталь | Бронза | ||||||
| Пред. откл. ±0,3 | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Пред. откл. ±0,2 | |||||||||||
| 3 | 1,7 | M8×1 | 6 | 14 | 7 | 11 | 24 | ±0,3 | 5,0 | ±0,25 | 19 | ±0,3 | 36 | ±0,4 | 2 | 5 | 0,71 | 2,01 | 1,94 | |
| 4 | 2,7 | M10×1 | 8 | 18 | 10 | 12 | 25 | 6,0 | 21 | 39 | 6 | 1,10 | 3,12 | 3,00 | ||||||
| 6 | 3,7 | M12×1 | 10 | 20 | 12 | 13 | 26 | 7,0 | 23 | 40 | 1,34 | 3,81 | 3,66 | |||||||
| 8 | 5,5 | M14×1 | 12 | 14 | 27 | 8,0 | 24 | 43 | 7 | 2,34 | 6,65 | 6,39 | ||||||||
| 10 | 7,5 | M16×1 | 14 | 22 | 17 | 14 | 29 | 9,0 | 26 | 46 | 9 | 2,89 | 8,20 | 7,89 | ||||||
| 12 | 9,5 | M20×1,5 | 16 | 26 | 19 | 17 | 32 | ±0,4 | 10,0 | ±0,3 | 31 | ±0,4 | 49 | 10 | 4,79 | 13,58 | 13,05 | |||
| 14 | 11,5 | M22×1,5 | 18 | 30 | 22 | 12,0 | 33 | 53 | 13 | 5,83 | 16,50 | 15,88 | ||||||||
| 16 | 13,5 | M24×1,5 | 20 | 35 | 18 | 34 | 13,0 | 36 | 55 | 15 | 7,05 | 20,00 | 19,22 | |||||||
| 18 | 15,5 | M27×1,5 | 22 | 42 | 24 | 35 | 15,0 | 37 | 57 | 17 | 8,63 | 24,50 | 23,55 | |||||||
| 20 | 17,0 | M30×1,5 | 24 | 45 | 27 | 19 | 36 | 16,0 | 39 | 60 | 18 | 11,64 | 33,05 | 31,80 | ||||||
| 22 | 19,0 | M33×2 | 27 | 50 | 22 | 40 | 16,5 | 43 | 66 | 3 | 21 | 13,00 | 36,90 | — | ||||||
| 25 | 22,0 | 28 | 30 | 17,0 | 44 | 22 | 17,77 | 50,40 | ||||||||||||
| 28 | 25,0 | M39×2 | 34 | 60 | 36 | 23 | 42 | 21,0 | 49 | 74 | 28 | 21,52 | 61,20 | |||||||
| 30 | 27,0 | 21,82 | 62,00 | |||||||||||||||||
| 32 | 28,0 | M42×2 | 38 | 41 | 23,0 | 52 | 76 | 30 | 23,48 | 66,75 | ||||||||||
| 34 | 30,0 | M45×2 | 70 | 24 | 43 | 27,10 | 72,10 | |||||||||||||
| 36 | 32,0 | M48×2 | 43 | 46 | 25 | 44 | 25,0 | 55 | 81 | ±0,5 | 30,80 | 87,60 | ||||||||
| 38 | 34,0 | 32,55 | 92,40 | |||||||||||||||||
Материалы
- 31А — Алюминиевый сплав; для изделий общего применения — 31
- 22А — Сталь марки 45; для изделий общего применения — 22
- 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
- 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
- 41А — Бронза; для изделий общего применения — 41
