Угольник ввертной ГОСТ 13970-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров. Для расчёта отправьте готовое обозначение из спецификации и количество.

Исполнения: 1–2
Размерный ряд: Dн 3–38 мм
Резьба: М8×1 — М48×2
Размер под ключ: S 7–46 мм

Диапазоны размеров и резьб зависят от исполнения; проверяйте данные по таблице того же исполнения.

Материалы по ГОСТ

31А алюминиевый сплав
22А сталь 45
13А сталь 12Х18Н9Т
11А сталь 13Х11Н2В2МФ
41А бронза

Для расчёта: Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ: Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Выбрать исполнение

Угольник ввертной ГОСТ 13970-74: размеры и обозначения

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

Конструкция и размеры ввертных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Конструкция и размеры ввертных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
Резьбовая часть угольников на длине l — по ГОСТ 13955—74.
Маркировать и клеймить — по ГОСТ 13977—74.
Технические условия — по ГОСТ 13977—74.

Ввертной угольник в сборке с трубой

Схема по ГОСТ 13977-74: сборка трубы с ввертным угольником — Схема по ГОСТ 13977-74, приложение 1, черт. 6.

Позиции на схеме:

Труба в сборе ГОСТ 13954-74.
Угольник ввертной ГОСТ 13970-74.
Проволока.
Пломба.

Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

Исполнения по ГОСТ 13970-74

Если требуется проверить готовое обозначение из спецификации, сопоставьте номер исполнения со схемой и таблицей того же номера.

Исполнение 1

Конструкция и размеры исполнения 1

Схема 1 · Таблица 1

Исполнение 2

Конструкция и размеры исполнения 2

Схема 2 · Таблица 2

Что указать в заявке

готовое обозначение изделия по ГОСТ из спецификации
количество изделий
при наличии — спецификацию или чертёж

ГОСТ 13956-74 Ниппель

ГОСТ 13959-74 Проходник прямой

ГОСТ 13961-74 Переходник прямой

ГОСТ 13962-74 Угольник проходной

ГОСТ 13964-74 Тройник проходной

ГОСТ 13965-74 Тройник переходный

Тройник фланцевый проходной ГОСТ 13966-74

ГОСТ 13966-74 Тройник фланцевый проходной

ГОСТ 13967-74 Крестовина проходная

ГОСТ 13968-74 Крестовина переходная

ГОСТ 13970-74 Угольник ввертной

ГОСТ 13973-74 Пробка

Заглушка гнезда под ввертную арматуру ГОСТ 13974-74

ГОСТ 13974-74 Заглушка гнезда под ввертную арматуру

ГОСТ 13976-74 Крышка

Проходник прямой герметизируемый ГОСТ 20188-74

ГОСТ 20188-74 Проходник прямой герметизируемый

Проходник ввертной под резиновое уплотнение ГОСТ 20195-74

ГОСТ 20195-74 Проходник ввертной под резиновое уплотнение

Переходник ввертной под резиновое уплотнение ГОСТ 20196-74

ГОСТ 20196-74 Переходник ввертной под резиновое уплотнение

Схемы, обозначения и таблицы ГОСТ

Каждое исполнение показано вместе со своей схемой, примерами условного обозначения и таблицей размеров.

Исполнение 1

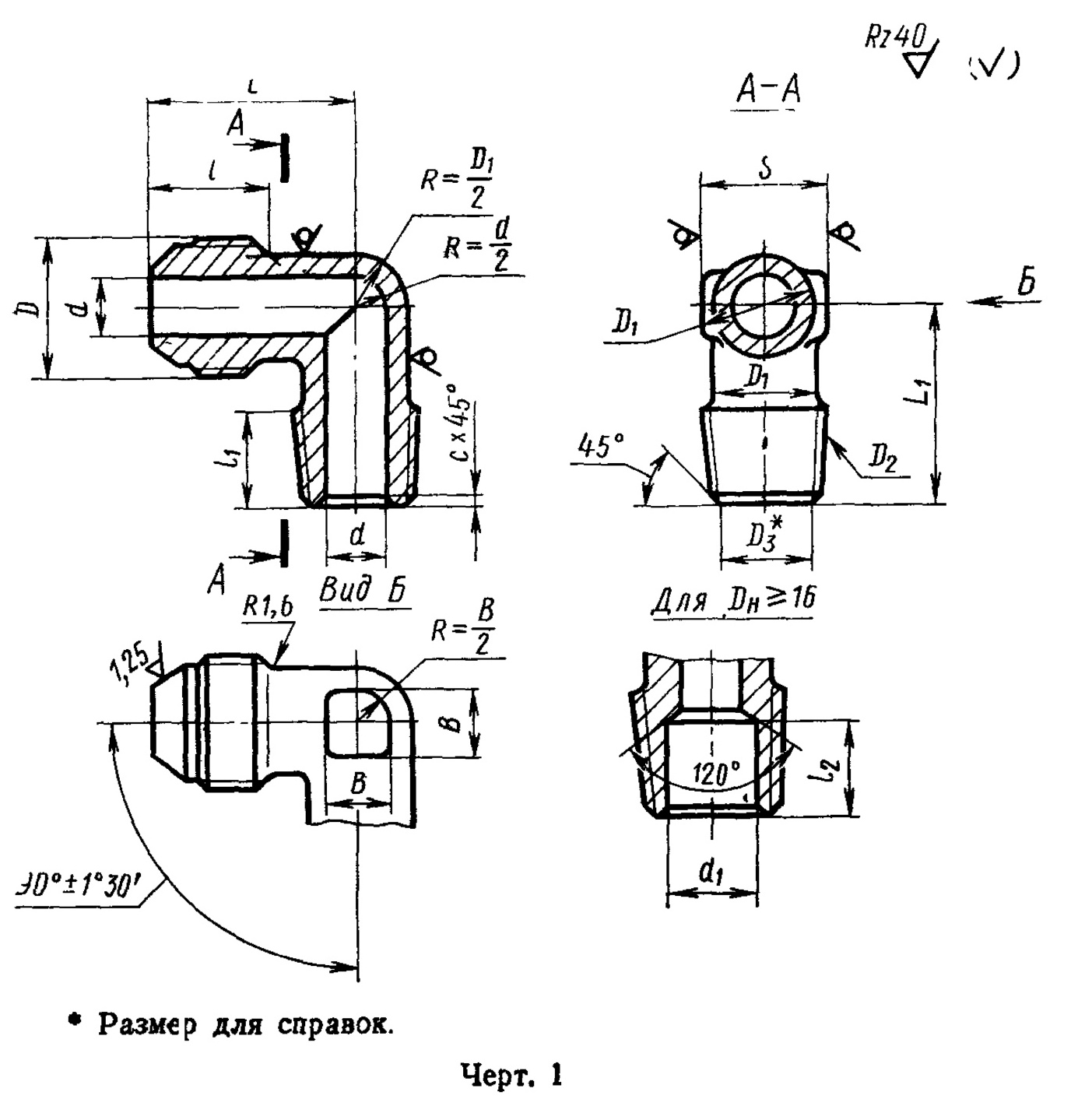

2. Конструкция и размеры ввертных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

Условные обозначения исполнения 1

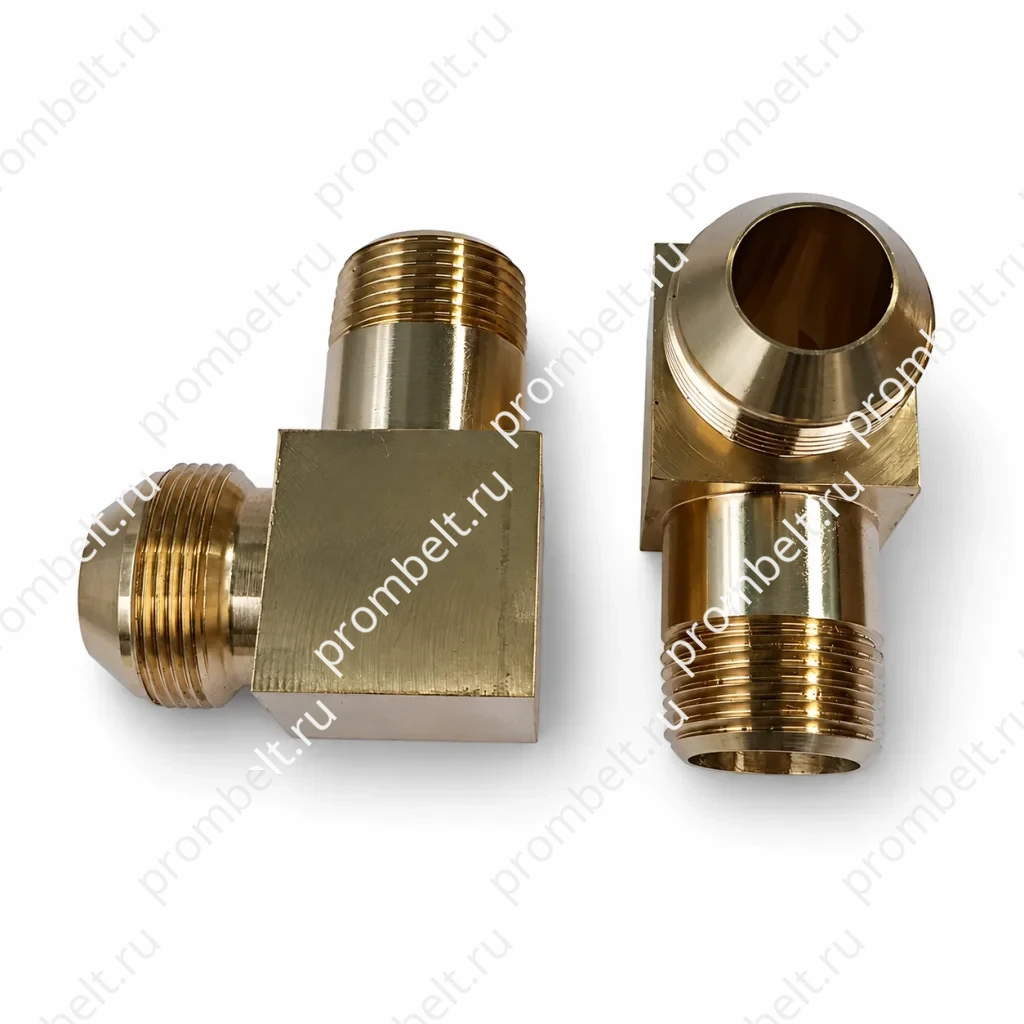

Пример условного обозначения ввертного угольника исполнения 1 к трубопроводу Dн = 12 мм с длиной L₁ = 42 мм из алюминиевого сплава: Угольник ввертной 1—12—42—31А ГОСТ 13970—74
То же, из стали марки 45: Угольник ввертной 1—12—42—22А ГОСТ 13970—74
То же, из стали марки 12Х18Н9Т: Угольник ввертной 1—12—42—13А ГОСТ 13970—74
То же, из стали марки 13Х11Н2В2МФ: Угольник ввертной 1—12—42—11А ГОСТ 13970—74
То же, из бронзы: Угольник ввертной 1—12—42—41А ГОСТ 13970—74
То же, для изделий общего применения: Угольник ввертной 1—12—42—31 ГОСТ 13970—74
То же, для изделий общего применения: Угольник ввертной 1—12—42—22 ГОСТ 13970—74
То же, для изделий общего применения: Угольник ввертной 1—12—42—13 ГОСТ 13970—74
То же, для изделий общего применения: Угольник ввертной 1—12—42—11 ГОСТ 13970—74
То же, для изделий общего применения: Угольник ввертной 1—12—42—41 ГОСТ 13970—74

Таблица 1

Таблица 1
Наружный диаметр трубы Dн	d	d₁	D	D₁	D₂	D₃	S	l	l₁		l₂	L		L₁		c		B	Масса 100 шт., кг
								Пред. откл. ±0,3	Номин.	Пред. откл.	Пред. откл. +1,0 −0,5	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.		Алюминиевый сплав	Сталь	Бронза
								Пред. откл. ±0,3	Номин.	Пред. откл.	Пред. откл. +1,0 −0,5	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.		Алюминиевый сплав	Сталь	Бронза
3	1,7	—	M8×1	6	К 1/16″	6,135	7	11	9,5	±0,25	—	19	±0,3	18	±0,3	0,4	±0,3	5	—	—	0,87
														24					—	1,02	0,98
														30					0,40	1,13	1,09
4	2,7		M10×1	8			10	12				21		19				6	0,46	1,31	1,25
														26					0,75	2,13	2,05
														34	±0,4				0,83	2,35	2,27
6	3,7		M12×1	10	К 1/8″	8,480	12	13				23		21	±0,3				0,96	2,72	2,62
														28	±0,3				1,09	3,09	2,98
														38	±0,4				1,30	3,69	3,55
8	5,5		M14×1	12			14					24		22	±0,3			7	1,18	3,34	3,22
														33	±0,4				1,30	3,69	3,55
														45	±0,4				1,51	4,28	4,12
10	7,5		M16×1	14	К 1/4″	10,997	17	14	14,5	±0,3		26		27	±0,3			9	1,60	4,53	4,37
														38	±0,4				1,89	5,36	5,16
														52	±0,4				2,30	6,52	6,28
12	9,5		M20×1,5	16	К 3/8″	14,416	19	17				31	±0,4	30	±0,3			10	2,48	7,03	6,78
														42	±0,4				2,92	8,27	7,97
														60					3,59	10,17	9,80
14	11,5		M22×1,5	18			22					33		34				13	3,05	8,65	8,32
														48					3,65	10,35	9,96
														68					4,51	12,80	12,30
16	13,5	14	M24×1,5	20	К 1/2″	17,813		18	19,0		15	35		40				15	3,92	11,10	10,70
														56					4,70	13,32	12,82
														80					5,90	16,75	16,12
18	15,5	19	M27×1,5	22	К 3/4″	23,128	24					37		44				17	5,69	16,15	15,55
														65					6,32	18,00	17,30
														90	±0,5				7,73	21,90	21,10
20	17,0	20	M30×1,5	24			27	19				39		45	±0,4			18	6,16	17,52	16,83
														65	±0,4				7,48	21,25	20,42
														90	±0,5				9,12	25,90	24,90
22	19,0		M33×2	27				22				43		47	±0,4			21	6,63	18,85	—
														70	±0,4				8,27	23,50
														100	±0,5				10,95	31,10
25	22,0	25	M33×2	28	К 1″	29,059	30	22	24,0	±0,3	20	44	±0,4	60	±0,4	1,6	±0,5	22	9,44	26,80
														80	±0,4				10,98	31,20
														120	±0,5				14,00	39,70
28	25,0	30	M39×2	34	К1 1/4″	37,784	36	23	24,5			49		60	±0,4			28	12,34	35,00
														80	±0,4				13,52	38,40
														120	±0,5				17,44	49,50
30	27,0													60	±0,4				14,29	40,60
														80	±0,4				15,15	43,00
														120	±0,5				19,38	55,10
32	28,0	32	M42×2	38			41					52		65	±0,4			30	15,20	43,15
														90	±0,5				17,02	48,15
														130	±0,5				21,50	60,80
34	30,0		M45×2					24						65	±0,4				16,65	47,15
														90	±0,5				19,85	56,20
														135	±0,5				24,82	70,30
36	32,0		M48×2	40				25				54		65	±0,4				18,97	53,75
														90	±0,5				23,26	65,80
														135	±0,5				28,02	79,30
38	34,0	38		43	К1 1/2″	43,854	46		25,0			55		65	±0,4				20,74	58,60
														90	±0,5				25,71	72,80
														135	±0,5				30,02	85,00

Исполнение 2

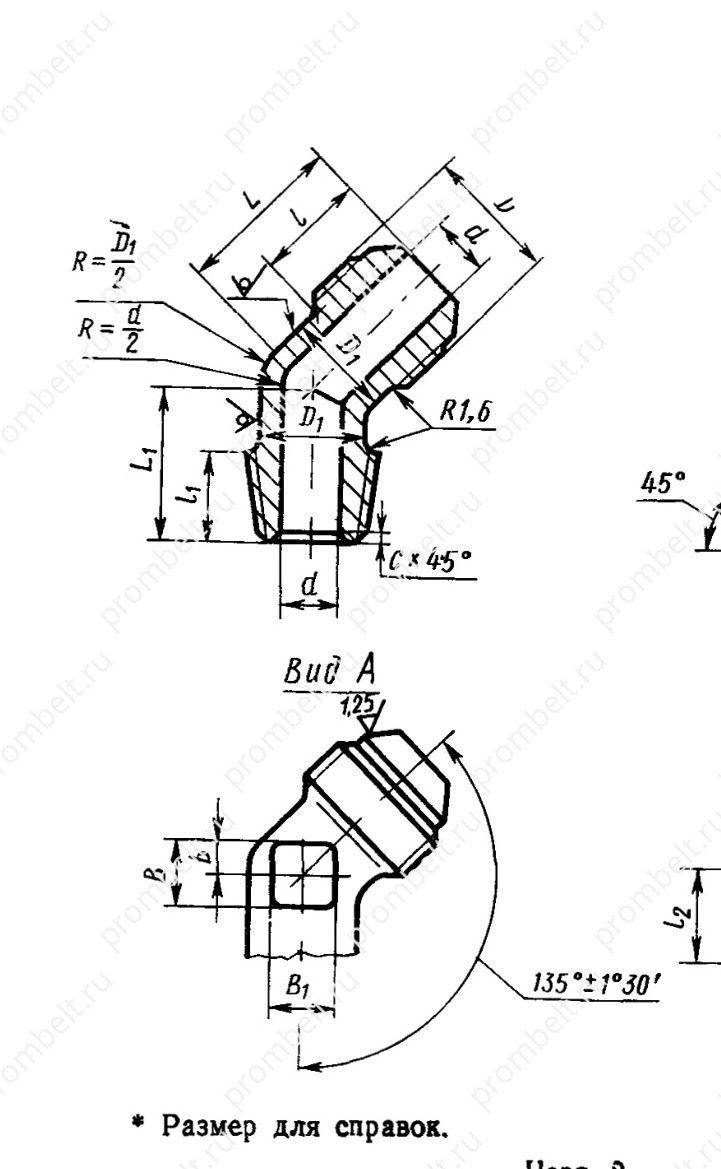

3. Конструкция и размеры ввертных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

Условные обозначения исполнения 2

Пример условного обозначения ввертного угольника исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава: Угольник ввертной 2—12—31А ГОСТ 13970—74
То же, из стали марки 45: Угольник ввертной 2—12—22А ГОСТ 13970—74
То же, из стали марки 12Х18Н9Т: Угольник ввертной 2—12—13А ГОСТ 13970—74
То же, из стали марки 13Х11Н2В2МФ: Угольник ввертной 2—12—11А ГОСТ 13970—74
То же, из бронзы: Угольник ввертной 2—12—41А ГОСТ 13970—74
То же, для изделий общего применения: Угольник ввертной 2—12—31 ГОСТ 13970—74
То же, для изделий общего применения: Угольник ввертной 2—12—22 ГОСТ 13970—74
То же, для изделий общего применения: Угольник ввертной 2—12—13 ГОСТ 13970—74
То же, для изделий общего применения: Угольник ввертной 2—12—11 ГОСТ 13970—74
То же, для изделий общего применения: Угольник ввертной 2—12—41 ГОСТ 13970—74

Таблица 2

Таблица 2
Размеры в мм																						Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	d₁	D	D₁	D₂	D₃	S	l	l₁		l₂	L		L₁		c		b	B	B₁	Алюминиевый сплав	Сталь	Бронза
									Пред. откл. ±0,3	Номин.	Пред. откл.	Пред. откл. +1,0 -0,5	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
									Пред. откл. ±0,3	Номин.	Пред. откл.	Пред. откл. +1,0 -0,5	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
3		1,7	—	М8×1	6	К 1/16"	6,135	7	11	9,5	±0,25	—	17	±0,3	15	±0,3	0,4	±0,3	1	5	5	—	—	0,76
4		2,7		М10×1	8	К 1/16"	6,135	10	12				18		16				2	6	6	—	1,11	1,06
6		3,7		М12×1	10	К 1/8"	8,480	12	13				21		17					6	6	0,68	1,94	1,86
8		5,5		М14×1	12	К 1/8"	8,480	14	13				21		18					7	7	0,69	1,97	1,88
10		7,5		М16×1	14	К 1/4"	10,997	17	14	14,5	±0,3		22		23				3	9	9	1,33	3,79	3,63
12		9,5		М20×1,5	16	К 3/8"	14,416	19	17				26		24				4	10	10	2,05	5,83	5,70
14		11,5		М22×1,5	18	К 3/8"	14,416	22	17				28		26				4	13	13	2,38	6,77	6,50
16		13,5	14	М24×1,5	20	К 1/2"	17,813	22	18	19,0		15	30		32	±0,4			5	15	15	3,31	9,43	9,05
18		15,5	19	М27×1,5	22	К 3/4"	23,128	24	18				31		32				5	16	17	4,03	11,50	11,00
20		17,0	20	М30×1,5	24	К 3/4"	23,128	24	19				33		34				6	18	18	4,83	13,75	13,20
22		19,0	20	М33×2	27	К 1"	29,059	27	22				36		34				6	20	21	5,90	16,80	—
25		22,0	25	М33×2	28			30	22	24,0		20	39	±0,4	39		1,0	±0,5	7	21	22	6,95	19,80
28		25,0	30	М39×2	34			36	23				43				1,0		9	25	28	9,75	27,80
30		27,0	30	М39×2	34	К1 1/4"	37,784	36					43				1,6				28	10,50	29,90
32		28,0	32	М42×2	38			41		24,5			44		43						30	11,22	32,00
34		30,0		М45×2	38			41	24	24,5			44		42							11,95	34,10
36		32,0		М48×2*	40	К1 1/2"	43,853	46	25	25,0			46		42				10	26		13,86	39,80
38		34,0	38	М48×2*	43	К1 1/2"	43,853	46	25	25,0		21	48		48				10	28		15,51	44,20

Материалы

31А — Алюминиевый сплав; для изделий общего применения — 31
22А — Сталь марки 45; для изделий общего применения — 22
13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
41А — Бронза; для изделий общего применения — 41
