ГОСТ 20198-74 Угольники ввертные переходные под резиновое уплотнение для соединений трубопроводов по наружному конусу.


ГОСТ 20198-74 Угольники ввертные переходные под резиновое уплотнение для соединений трубопроводов по наружному конусу. Конструкция и размеры-2 ГОСТ 20198-74 Угольники ввертные переходные под резиновое уплотнение для соединений трубопроводов по наружному конусу. Конструкция и размеры 20198-74-1 20198-74-2 20198-74-3 20198-74-4 20198-74-5 20198-74-6 20198-74-7

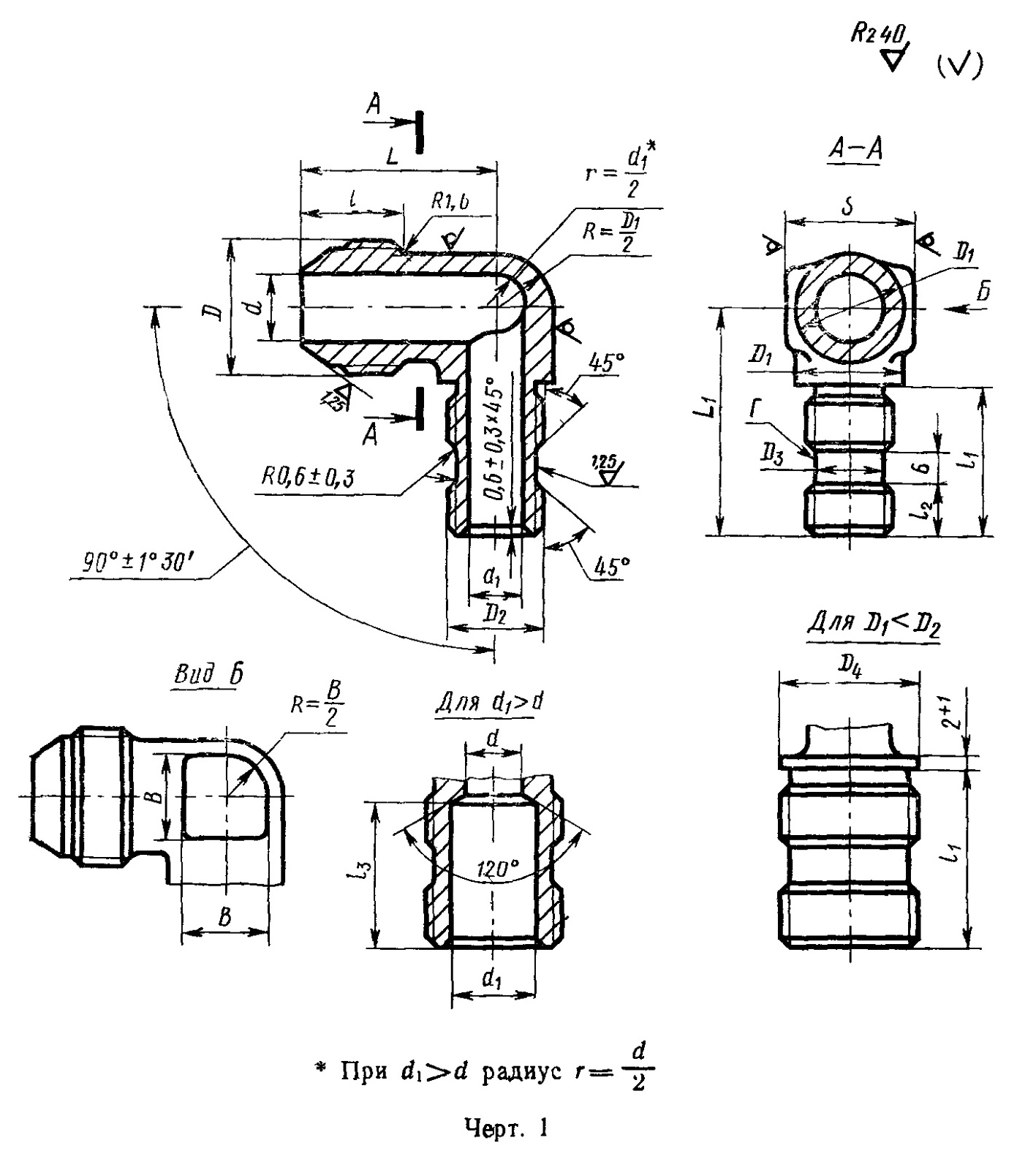

Пример условного обозначения для заказа ввертого переходного угольника под резиновое уплотнение исполнения 1 к трубопроводу по ГОСТ 20198-74 Dн= 16мм и с диаметром d1=9,5мм из алюминиевого сплава

  • Угольник ввертной 1-16-9,5-31А ГОСТ 20198-74

То же, из стали марки 45:

  • Угольник ввертной 1-16-9,5-22А

То же, из стали марки 12Х18Н9Т:

  • Угольник ввертной 1-16-9,5-13А ГОСТ 20198-74

То же, из стали марки 13X11Н2В2МФ:

  • Угольник ввертной 1-16-9,5-11А ГОСТ 20198-74

То же, из бронзы:

  • Угольник ввертной 1-16-9,5-41А ГОСТ 20198-74

То же, для изделий общего применения:

  • Угольник ввертной I-16-9,5-31 ГОСТ 20198-74
  • Угольник ввертной 1-16-9,5-22 ГОСТ 20198-74
  • Угольник ввертной 1-16-9,5-13 ГОСТ 20198-74
  • Угольник ввертной 1-16-9,5-11 ГОСТ 20198-74
  • Угольник ввертной 1-16-9,5-41 ГОСТ 20198-74

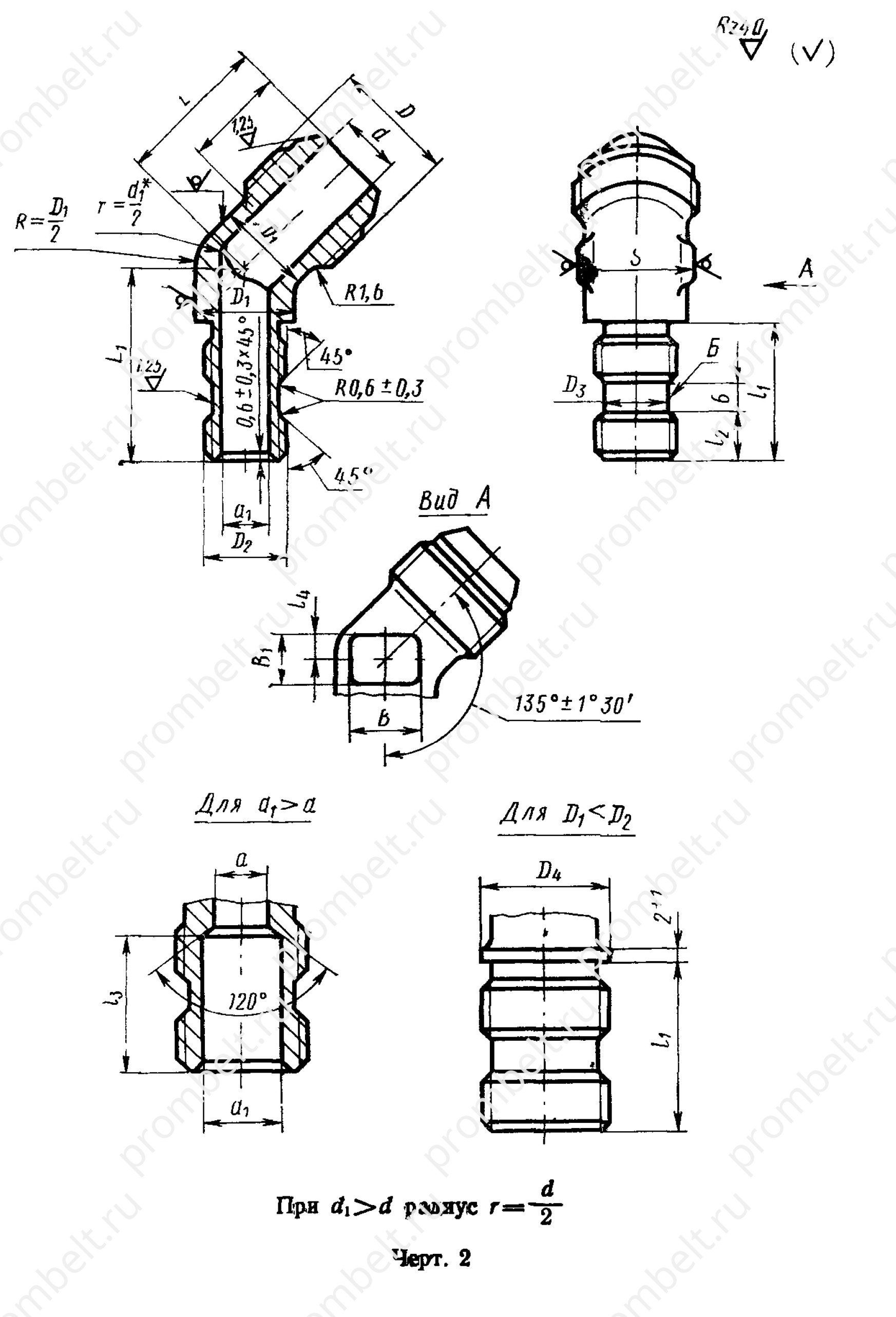

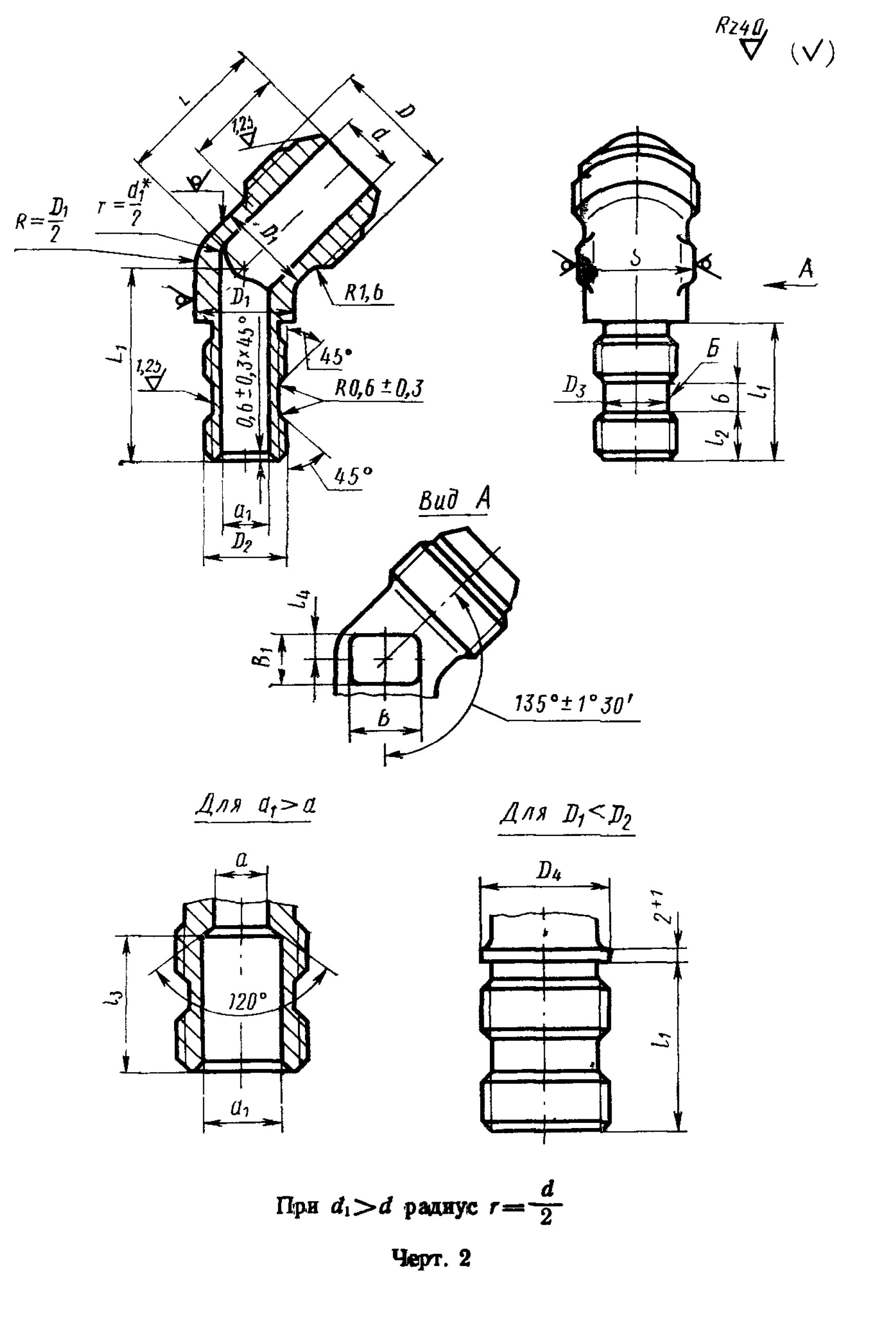

Конструкция и размеры ввертных переходных угольников под резиновое уплотнение исполнения 2.должны соответствовать указанным, на черт. 2 и в табл. 2.

Пример условного обозначения для заказа ввертого переходного угольника под резиновое уплотнение исполнения 2 к трубопроводу по ГОСТ 20198-74 Dн= 16мм и с диаметром d1=9,5мм из алюминиевого сплава

  • Угольник ввертной 2-16-9.5-31А ГОСТ 20198-74

То же, из стали марки 45:

  • Угольник ввертной 2-16-9.5-22А ГОСТ 20198-74

То же, из стали марки 12Х18Н9Т:

  • Угольник ввертной 2-16-9,5-13А ГОСТ 20198-74

То же, из стали марки 13X11Н2В2МФ:

  • Угольник ввертной 2-16-9,5-11А ГОСТ 20198-74

То же, из бронзы:

  • Угольник ввертной 2-16-0,5-41А ГОСТ 20198-74

То же, из изделий общего применения;

  • Угольник ввертной 2-16-9,5-31 ГОСТ 20198-74
  • Угольник ввертной 2-16-9,5-22 ГОСТ 20198-74
  • Угольник ввертной 2-16-9,5-13 ГОСТ 20198-74
  • Угольник ввертной 2-16-9,5-11 ГОСТ 20198-74
  • Угольник ввертной 2-16-9,5-41 ГОСТ 20198-74

(Измененная редакция, Изм. №1).
Резьбовая часть угольников на длине l — по ГОСТ 13955-74
Допуск радиального биения поверхностей Б и Г относительно оси резьбы D2 — 0,08 мм.
(Измененная редакция, Изм. № 1).
Маркировать и клеймить — по ГОСТ 13977-74.
Технические условия — по ГОСТ 13977-74.
