Соединения трубопроводов по наружному конусу 74°

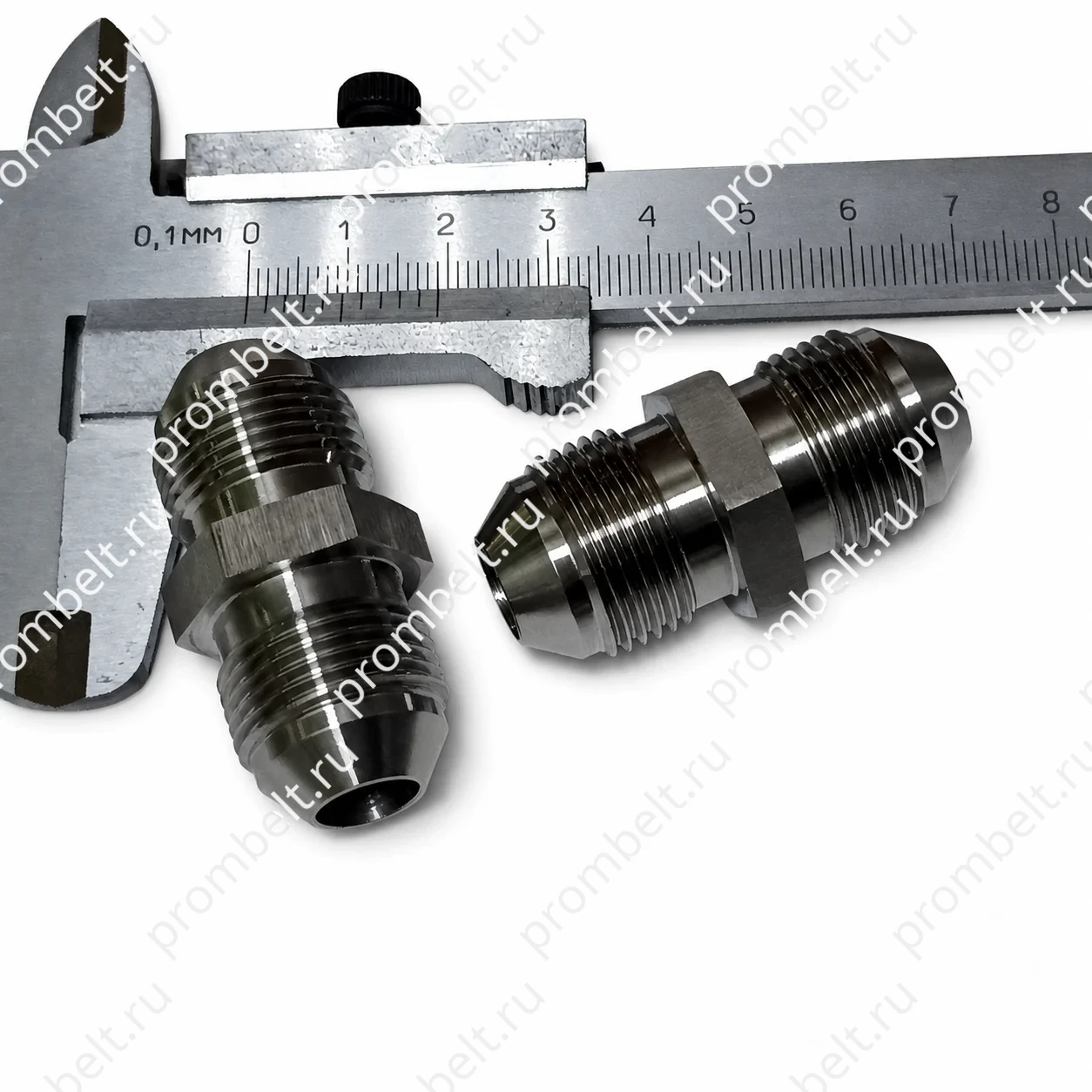

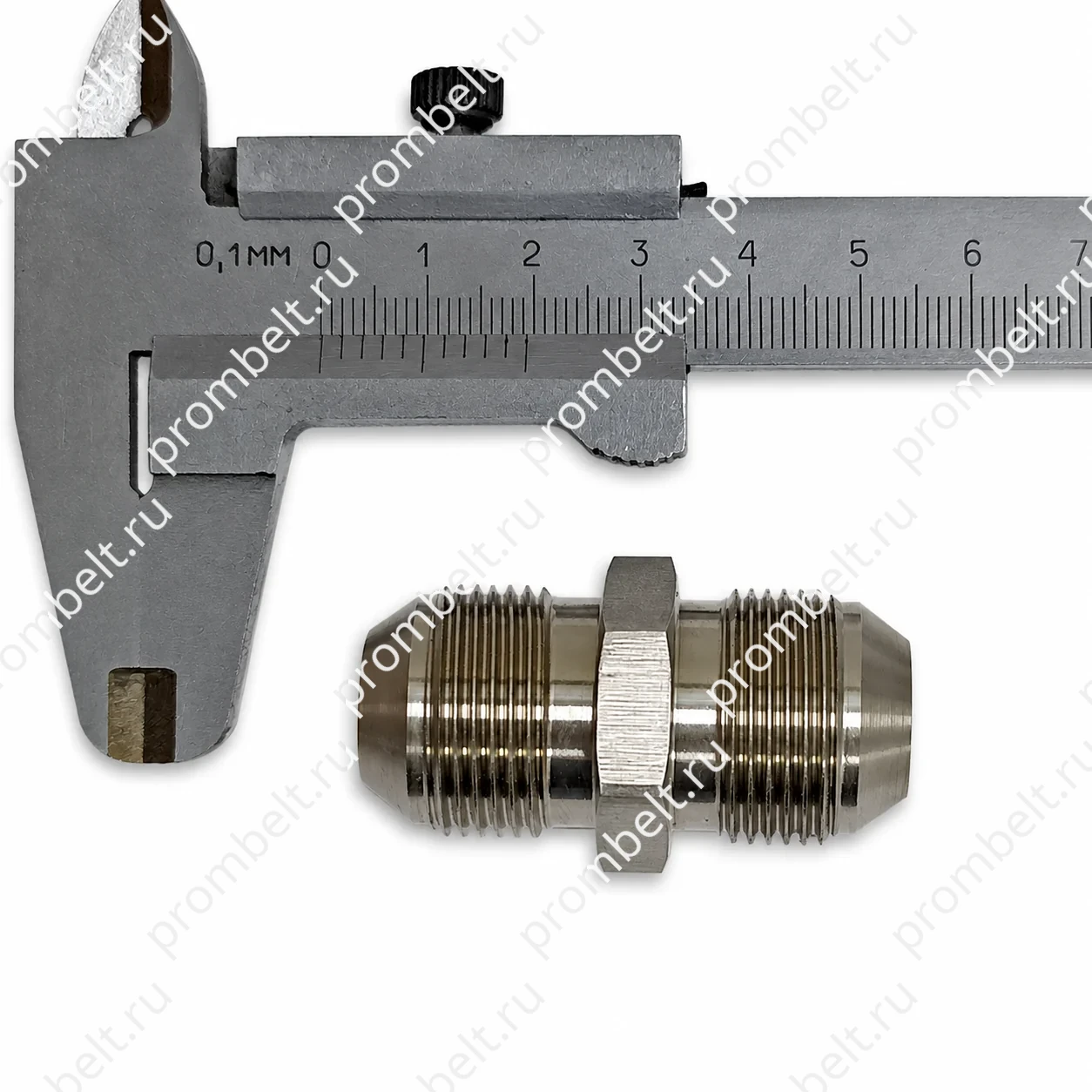

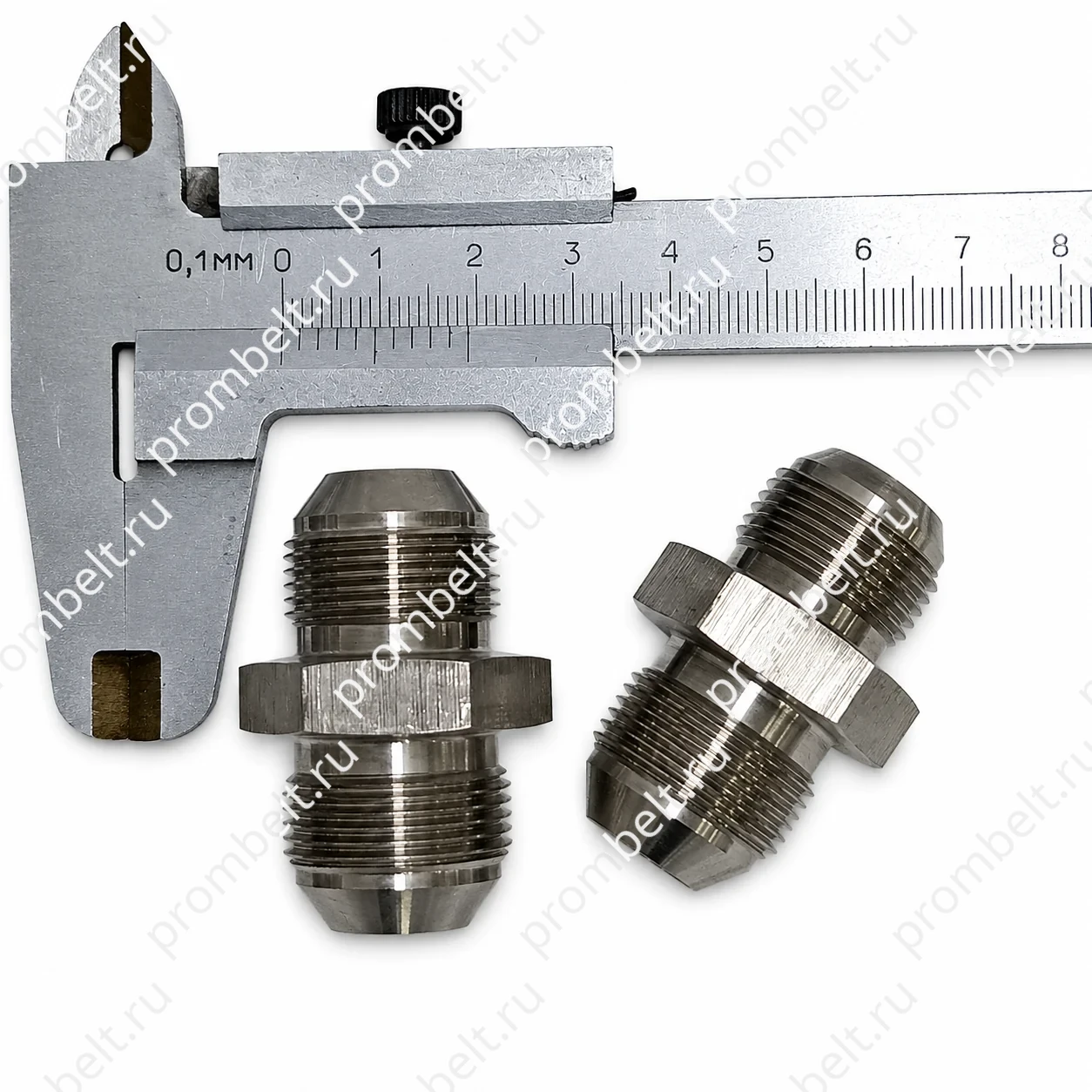

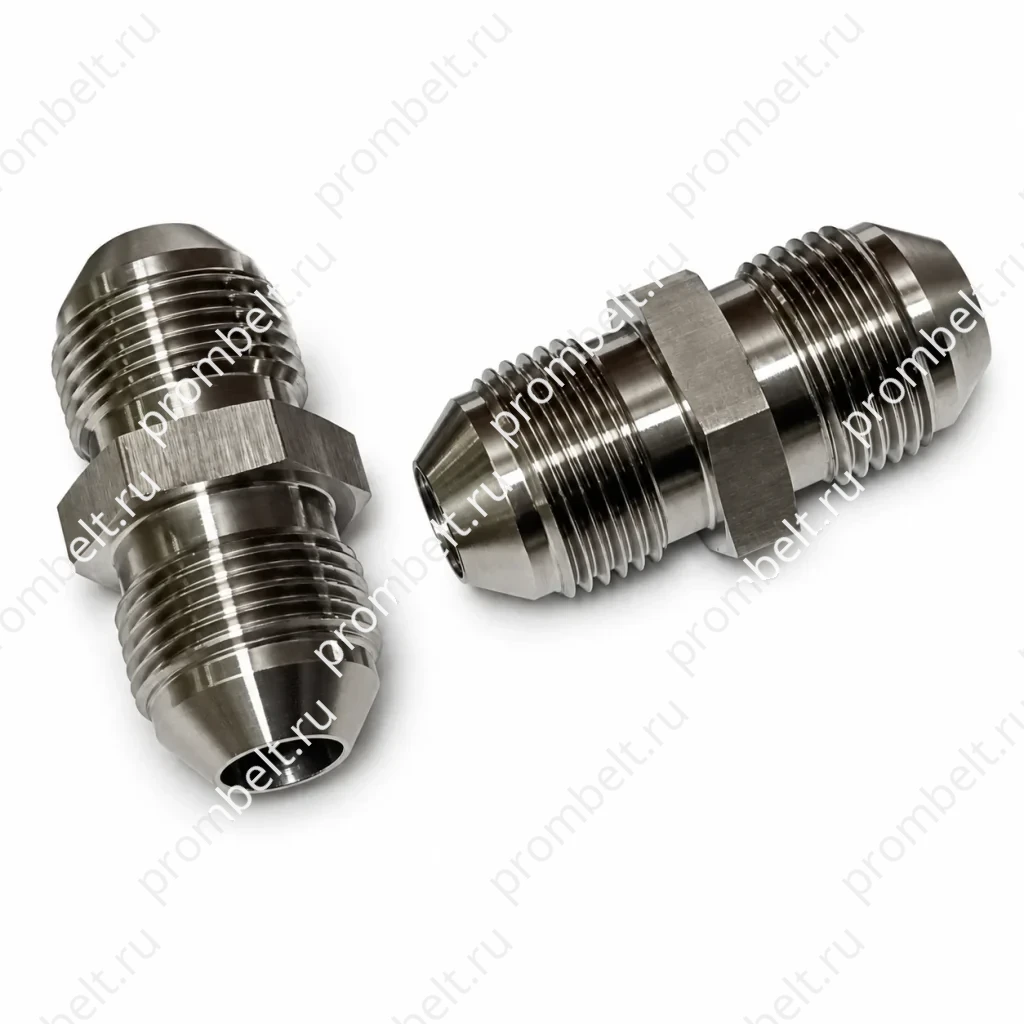

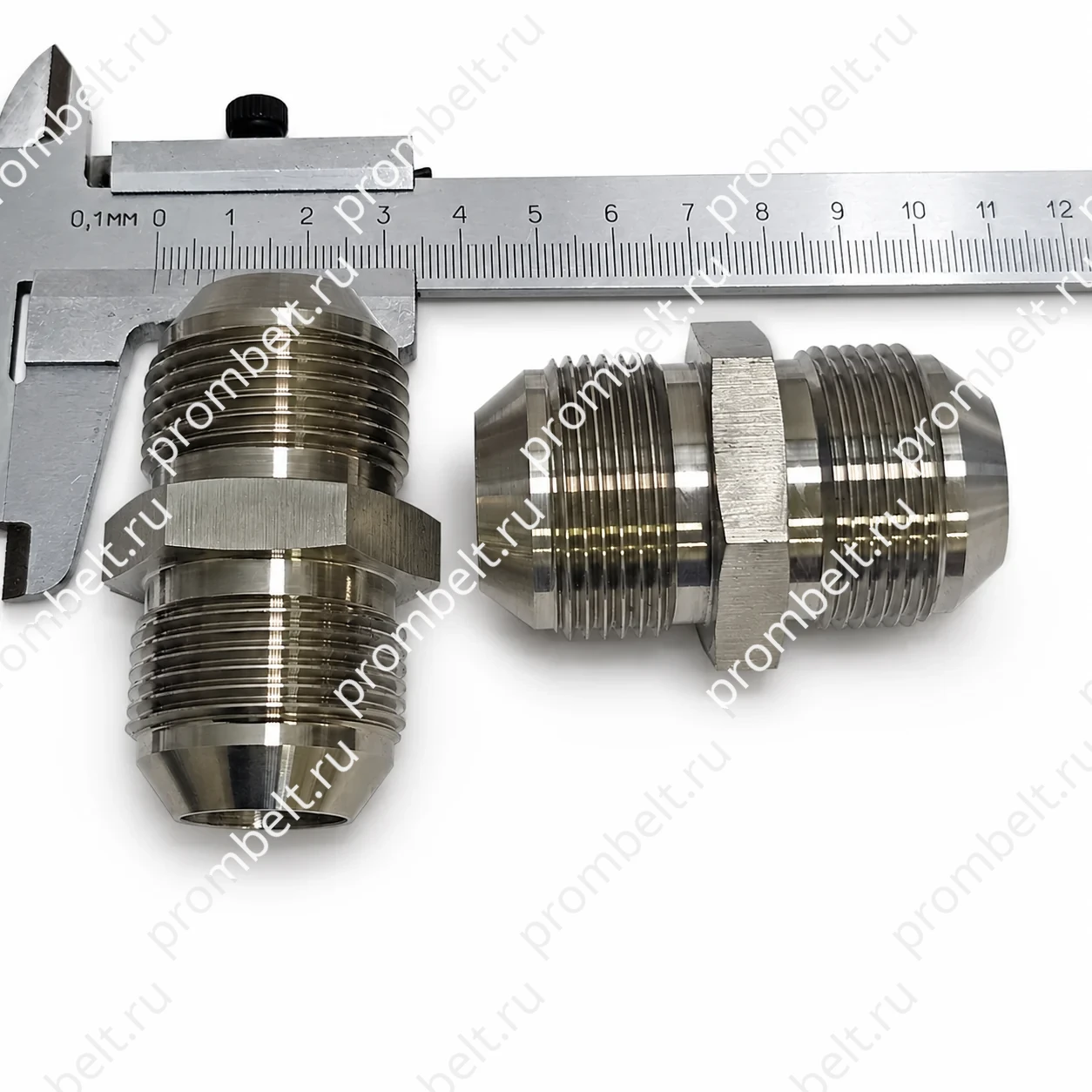

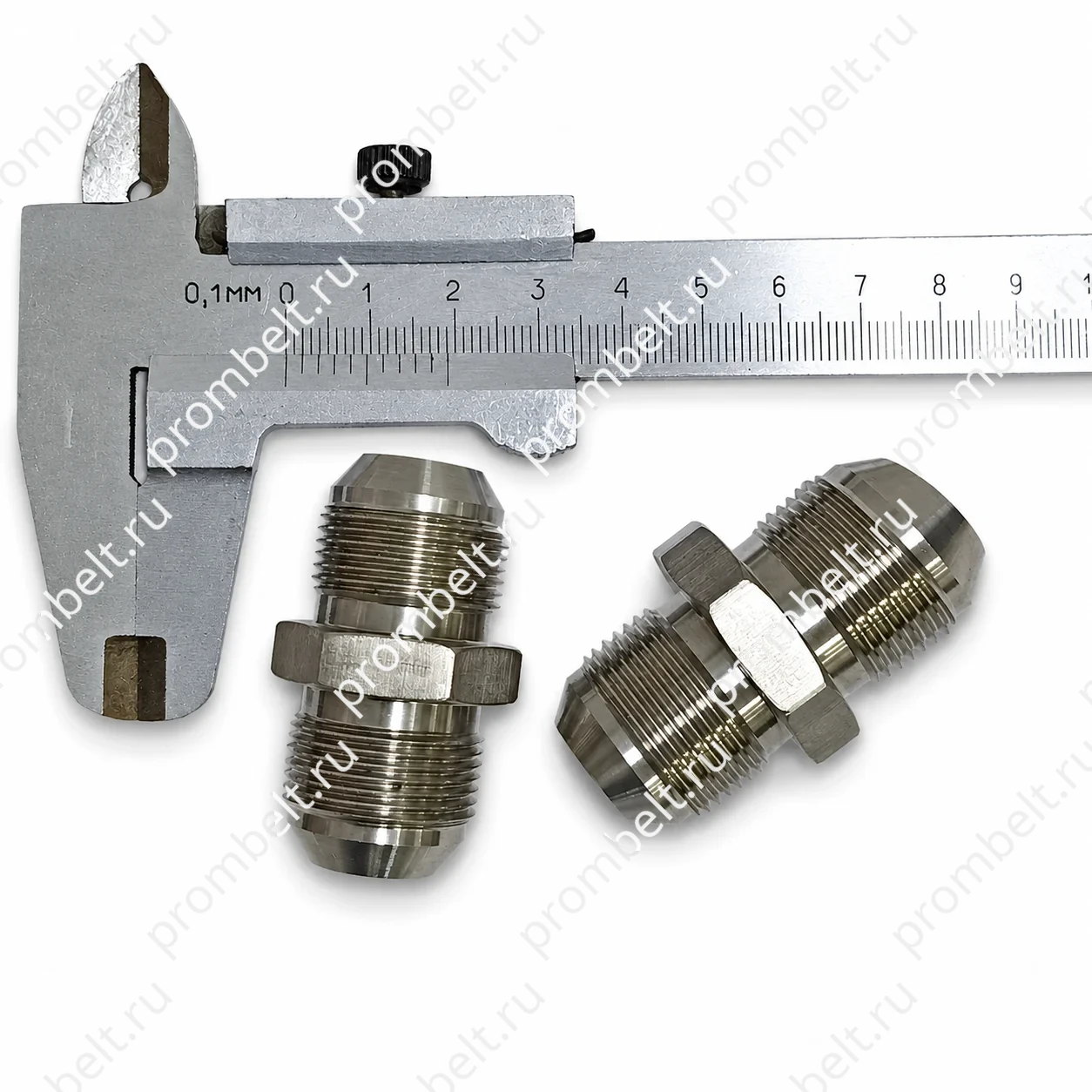

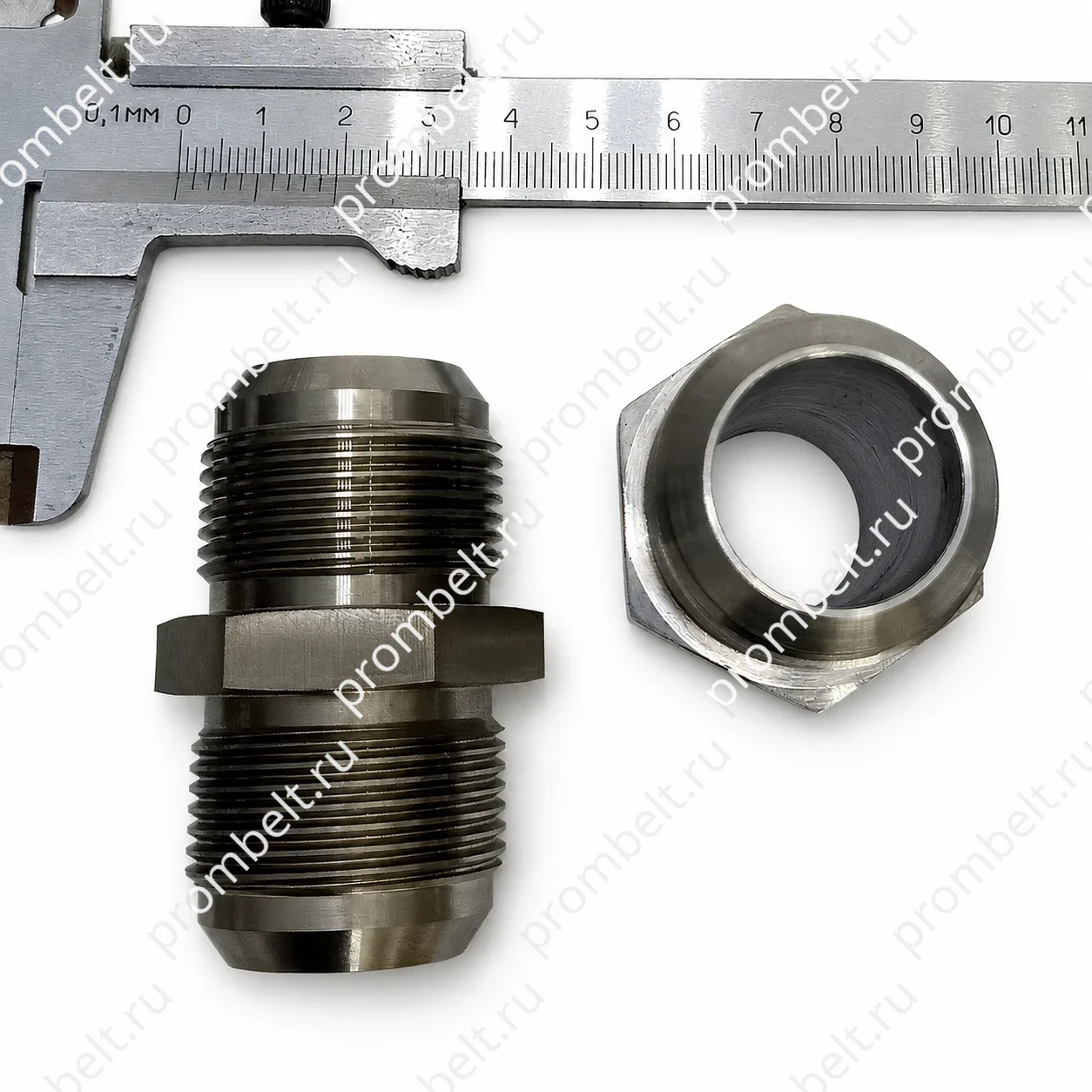

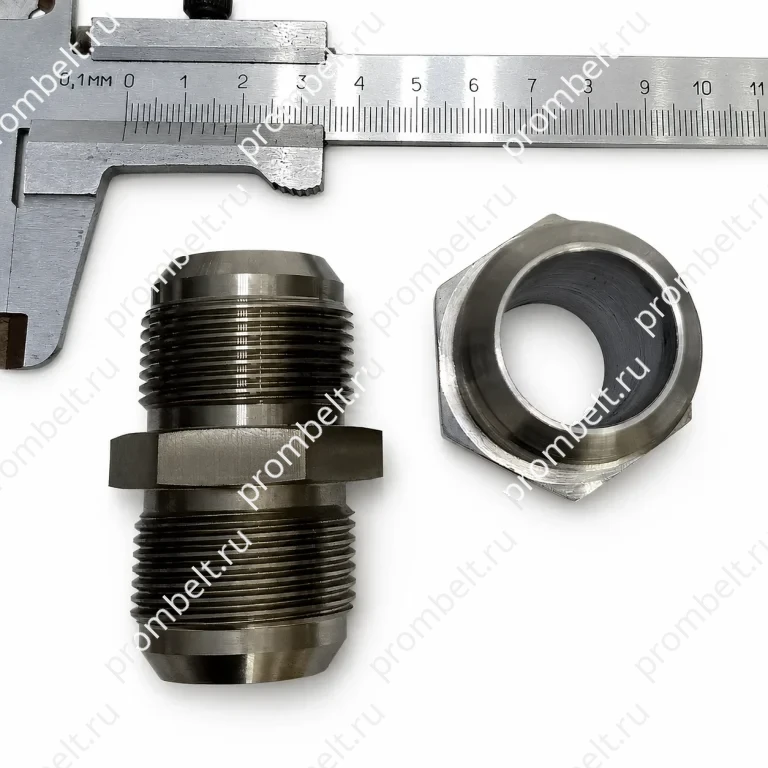

Проходник прямой ГОСТ 13959-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 3–38 мм
Резьба
М8×1 — М48×2
Размер под ключ
S 10–50 мм
Материалы
5 вариантов по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 31А алюминиевый сплав
  • 22А сталь 45
  • 13А сталь 12Х18Н9Т
  • 11А сталь 13Х11Н2В2МФ
  • 41А бронза
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Проходник прямой ГОСТ 13959-74: размеры и обозначения

Изделие используется в соединениях трубопроводов по наружному конусу 74°.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Резьбовая часть проходников — по ГОСТ 13955—74.
  2. Маркировать и клеймить — по ГОСТ 13977—74.
  3. Технические условия — по ГОСТ 13977—74.

Проходник в сборке с трубами

Схема по ГОСТ 13977-74: сборка труб с прямым проходником
Схема по ГОСТ 13977-74, приложение 1, черт. 1.

Позиции на схеме:

  1. Труба в сборе ГОСТ 13954-74.
  2. Проходник прямой ГОСТ 13959-74.
  3. Проволока.
  4. Пломба.

Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

Проходник прямой ГОСТ 13959-74: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

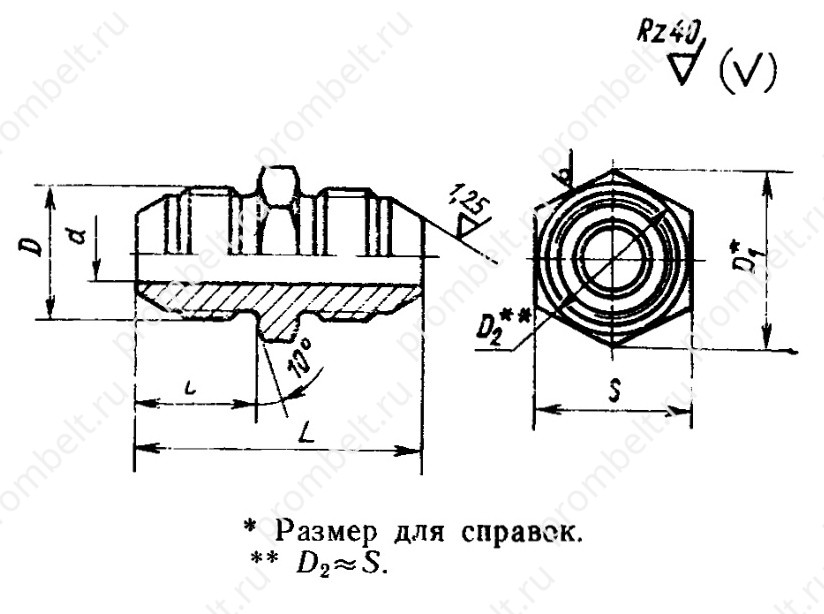

Схема по ГОСТ 13959-74, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 3–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с проходниками прямыми по ГОСТ 13959-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры прямых проходников должны соответствовать указанным на чертеже и в таблице.

Схема по ГОСТ 13959-74
Схема по ГОСТ 13959-74

Примеры условных обозначений

  • Пример условного обозначения прямого проходника к трубопроводу Dн = 14 мм из алюминиевого сплава: Проходник прямой 14—31А ГОСТ 13959—74
  • То же, из стали марки 45: Проходник прямой 14—22А ГОСТ 13959—74
  • То же, из стали марки 12Х18Н9Т: Проходник прямой 14—13А ГОСТ 13959—74
  • То же, из стали марки 13Х11Н2В2МФ: Проходник прямой 14—11А ГОСТ 13959—74
  • То же, из бронзы: Проходник прямой 14—41А ГОСТ 13959—74
  • То же, для изделий общего применения: Проходник прямой 14—31 ГОСТ 13959—74
  • То же, для изделий общего применения: Проходник прямой 14—22 ГОСТ 13959—74
  • То же, для изделий общего применения: Проходник прямой 14—13 ГОСТ 13959—74
  • То же, для изделий общего применения: Проходник прямой 14—11 ГОСТ 13959—74
  • То же, для изделий общего применения: Проходник прямой 14—41 ГОСТ 13959—74

Таблица 1

Таблица 1
Размеры в мм
Наружный
диаметр
труб Dн		Приме-
няемость		dDD₁SlLМасса 100 шт., кг
Пред.
откл.
±0,3		Алю-
мини-
евый
сплав		СтальБронза
31,7M8×111,5101331——0,86
42,7M10×113,8121433—1,421,37
63,7M12×116,21415360,852,372,28
85,5M14×11,183,293,17
107,5M16×116381,373,823,68
129,5M20×1,525,42220462,316,446,20
1411,5M22×1,527,7242,958,237,82
1613,5M24×1,531,22721493,6810,259,87
1815,5M27×1,534,6304,6813,0512,55
2017,0M30×1,536,93222526,1517,1516,50
2219,0M33×241,63626606,8619,15
2522,08,4023,50
2825,0M39×247,34127629,4226,30
3027,09,6026,78
3228,0M42×253,146286410,5029,28
3430,0M45×213,0036,25
3632,0M48×257,750296614,8841,40
3834,015,3342,80

Материалы

  • 31А — Алюминиевый сплав; для изделий общего применения — 31
  • 22А — Сталь марки 45; для изделий общего применения — 22
  • 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
  • 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
  • 41А — Бронза; для изделий общего применения — 41
