Схема по ГОСТ 13960-74

Соединения трубопроводов по наружному конусу 74°

Проходник фланцевый ГОСТ 13960-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 6–38 мм
Резьба
М12×1 — М48×2
Материалы
5 вариантов по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 31А алюминиевый сплав
  • 22А сталь 45
  • 13А сталь 12Х18Н9Т
  • 11А сталь 13Х11Н2В2МФ
  • 41А бронза
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Проходник фланцевый ГОСТ 13960-74: размеры и обозначения

Изделие используется в соединениях трубопроводов по наружному конусу 74°.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. По соглашению сторон допускается изготовление проходников с отверстиями во фланце. Количество, размеры и расположение отверстий устанавливаются конструктором и оговариваются в заказе.
  2. Резьбовая часть проходников — по ГОСТ 13955—74.
  3. Маркировать и клеймить — по ГОСТ 13977—74.
  4. Технические условия — по ГОСТ 13977—74.

Проходник фланцевый ГОСТ 13960-74: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 13960-74, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 6–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с проходниками фланцевыми по ГОСТ 13960-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

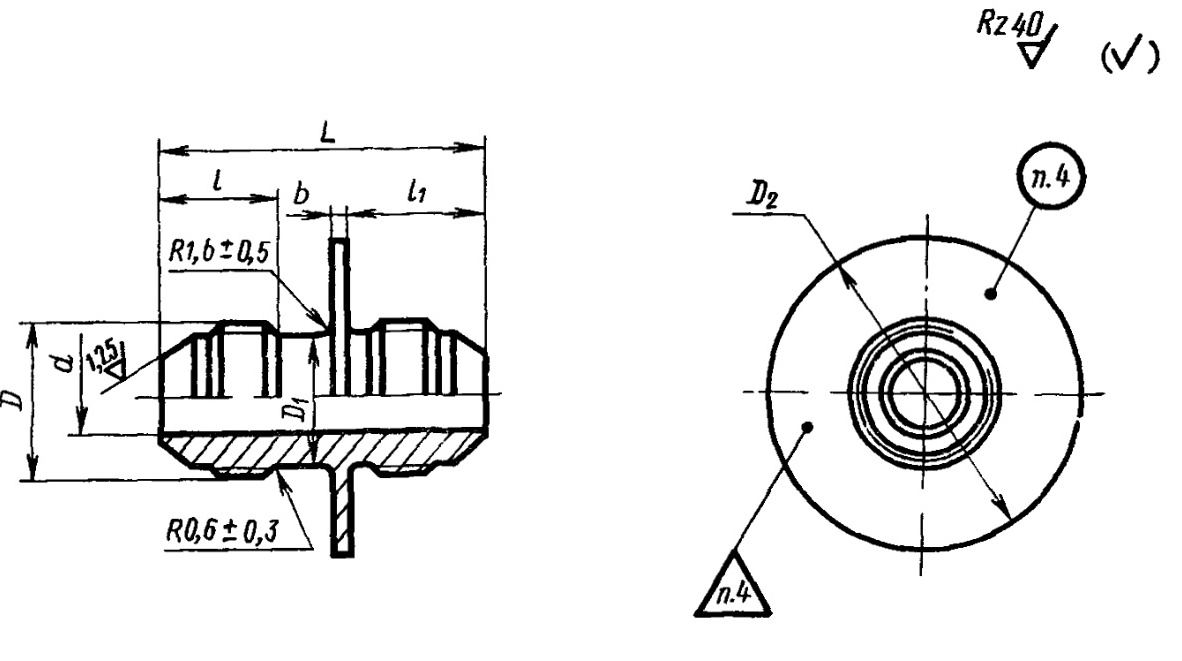

1. Конструкция и размеры фланцевых проходников должны соответствовать указанным на чертеже и в таблице.

Схема по ГОСТ 13960-74
Схема по ГОСТ 13960-74

Примеры условных обозначений

  • Пример условного обозначения фланцевого проходника к трубопроводу Dн = 14 мм из алюминиевого сплава: *Проходник фланцевый 14—31А ГОСТ 13960—74*
  • То же, из стали марки 45: *Проходник фланцевый 14—22А ГОСТ 13960—74*
  • То же, из стали марки 12Х18Н9Т: *Проходник фланцевый 14—13А ГОСТ 13960—74*
  • То же, из стали марки 13Х11Н2В2МФ: *Проходник фланцевый 14—11А ГОСТ 13960—74*
  • То же, из бронзы: *Проходник фланцевый 14—41А ГОСТ 13960—74*
  • То же, для изделий общего применения: *Проходник фланцевый 14—31 ГОСТ 13960—74*
  • То же, для изделий общего применения: *Проходник фланцевый 14—22 ГОСТ 13960—74*
  • То же, для изделий общего применения: *Проходник фланцевый 14—13 ГОСТ 13960—74*
  • То же, для изделий общего применения: *Проходник фланцевый 14—11 ГОСТ 13960—74*
  • То же, для изделий общего применения: *Проходник фланцевый 14—41 ГОСТ 13960—74*

Таблица 1

Таблица 1
Размеры в мм
Наружный
диаметр
труб Dн		Применяе-
мость		dDD₁D₂ll₁LbМасса 100 шт., кг
Пред.
откл.
±0,3		Алюминиевый
сплав		СтальБронза
63,7M12×110,53213153621,113,102,94
85,5M14×112,5341,433,993,73
107,5M16×114,5401416381,895,275,07
129,5M20×1,517,8441720473,008,378,03
1411,5M22×1,519,8463,489,729,31
1613,5M24×1,521,8481821494,0011,1510,70
1815,5M27×1,524,8515,0013,9513,38
2017,0M30×1,527,8541922516,3817,8217,05
2219,0M33×230,06022266139,0025,10
2522,011,9332,89
2825,0M39×236,06723276311,6332,42
3027,011,2531,36
3228,0M42×239,07013,0836,45
3430,0M45×242,07324286515,5143,30
3532,0M48×245,07625296716,6046,25
3834,017,2047,80

Материалы

  • 31А — Алюминиевый сплав; для изделий общего применения — 31
  • 22А — Сталь марки 45; для изделий общего применения — 22
  • 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
  • 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
  • 41А — Бронза; для изделий общего применения — 41
