Угольник фланцевый проходной ГОСТ 13963-74
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Исполнения
- 1–2
- Размерный ряд
- Dн 3–38 мм
- Резьба
- М8×1 — М48×2
- Размер под ключ
- S 7–46 мм
Диапазоны размеров и резьб зависят от исполнения; проверяйте данные по таблице того же исполнения.
Материалы по ГОСТ
- 31А алюминиевый сплав
- 22А сталь 45
- 13А сталь 12Х18Н9Т
- 11А сталь 13Х11Н2В2МФ
- 41А бронза
Угольник фланцевый проходной ГОСТ 13963-74: размеры и обозначения
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Конструкция и размеры фланцевых проходных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
- Конструкция и размеры фланцевых проходных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
- Резьбовая часть угольников — по ГОСТ 13955—74.
- Маркировать и клеймить — по ГОСТ 13977—74.
- Технические условия — по ГОСТ 13977—74.
Исполнения по ГОСТ 13963-74
Если требуется проверить готовое обозначение из спецификации, сопоставьте номер исполнения со схемой и таблицей того же номера.
1
Исполнение 1
Конструкция и размеры исполнения 1
Схема 1 · Таблица 1
2
Исполнение 2
Конструкция и размеры исполнения 2
Схема 2 · Таблица 2Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с угольниками фланцевыми проходными по ГОСТ 13963-74 часто покупают:
Соединения трубопроводов по наружному конусу 74°
ГОСТ 13956-74
Ниппель
ГОСТ 13959-74
Проходник прямой
ГОСТ 13961-74
Переходник прямой
ГОСТ 13962-74
Угольник проходной
ГОСТ 13964-74
Тройник проходной
ГОСТ 13965-74
Тройник переходный
ГОСТ 13966-74
Тройник фланцевый проходной
ГОСТ 13967-74
Крестовина проходная
ГОСТ 13968-74
Крестовина переходная
ГОСТ 13970-74
Угольник ввертной
ГОСТ 13973-74
Пробка
ГОСТ 13974-74
Заглушка гнезда под ввертную арматуру
ГОСТ 13976-74
Крышка
ГОСТ 20188-74
Проходник прямой герметизируемый
ГОСТ 20195-74
Проходник ввертной под резиновое уплотнение
ГОСТ 20196-74
Переходник ввертной под резиновое уплотнение
Схемы, обозначения и таблицы ГОСТ
Каждое исполнение показано вместе со своей схемой, примерами условного обозначения и таблицей размеров.
Исполнение 1

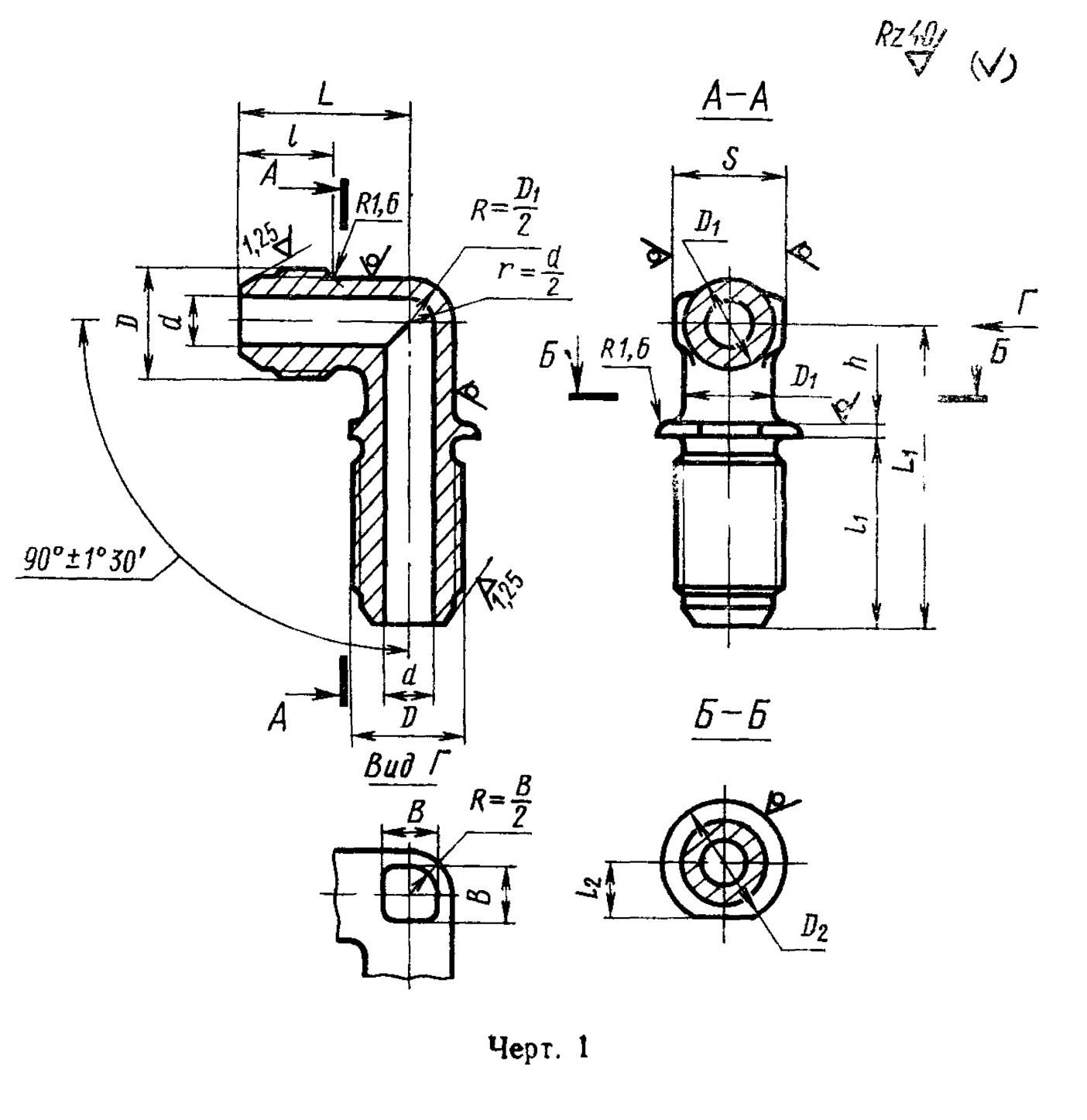

2. Конструкция и размеры фланцевых проходных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Условные обозначения исполнения 1
- Пример условного обозначения фланцевого проходного угольника исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава:
*Угольник фланцевый 1—12—31А ГОСТ 13963—74* - То же, из стали марки 45:
*Угольник фланцевый 1—12—22А ГОСТ 13963—74* - То же, из стали марки 12Х18Н9Т:
*Угольник фланцевый 1—12—13А ГОСТ 13963—74* - То же, из стали марки 13Х11Н2В2МФ:
*Угольник фланцевый 1—12—11А ГОСТ 13963—74* - То же, из бронзы:
*Угольник фланцевый 1—12—41А ГОСТ 13963—74* - То же, для изделий общего применения:
*Угольник фланцевый 1—12—31 ГОСТ 13963—74* - То же, для изделий общего применения:
*Угольник фланцевый 1—12—22 ГОСТ 13963—74* - То же, для изделий общего применения:
*Угольник фланцевый 1—12—13 ГОСТ 13963—74* - То же, для изделий общего применения:
*Угольник фланцевый 1—12—11 ГОСТ 13963—74* - То же, для изделий общего применения:
*Угольник фланцевый 1—12—41 ГОСТ 13963—74*
Таблица 1
| ГОСТ 13963—74 | Таблица 1 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размеры в мм | ||||||||||||||||||||
| Наружный диаметр труб Dн | Применяемость | d | D | D₁ | D₂ | S | l | l₁ | l₂ | L | L₁ | h | B | Масса 100 шт., кг | ||||||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Алюминиевый сплав | Сталь | Бронза | ||||||||||
| Пред. откл. ±0,3 | Пред. откл. ±0,2 | |||||||||||||||||||
| 3 | 1,7 | М8×1 | 6 | 14 | 7 | 11 | 24 | ±0,3 | 5,0 | ±0,25 | 19 | ±0,3 | 36 | ±0,4 | 2 | 5 | — | — | 1,39 | |
| 4 | 2,7 | М10×1 | 8 | 18 | 10 | 12 | 25 | 6,0 | 21 | 39 | 6 | — | 2,53 | 2,43 | ||||||
| 6 | 3,7 | М12×1 | 10 | 20 | 12 | 13 | 26 | 7,0 | 23 | 40 | 1,04 | 2,95 | 2,83 | |||||||
| 8 | 5,5 | М14×1 | 12 | 14 | 27 | 8,0 | 24 | 43 | 7 | 1,84 | 5,22 | 5,02 | ||||||||
| 10 | 7,5 | М16×1 | 14 | 22 | 17 | 14 | 29 | 9,0 | 26 | 46 | 9 | 2,42 | 6,87 | 6,60 | ||||||
| 12 | 9,5 | М20×1,5 | 16 | 26 | 19 | 17 | 32 | ±0,4 | 10,0 | ±0,3 | 31 | ±0,4 | 49 | 10 | 3,67 | 10,40 | 10,00 | |||
| 14 | 11,5 | М22×1,5 | 18 | 30 | 22 | 12,0 | 33 | 53 | 13 | 4,70 | 13,32 | 12,81 | ||||||||
| 16 | 13,5 | М24×1,5 | 20 | 35 | 18 | 34 | 13,0 | 35 | 55 | 15 | 5,71 | 16,20 | 15,55 | |||||||
| 18 | 15,5 | М27×1,5 | 22 | 42 | 24 | 35 | 15,0 | 37 | 57 | 17 | 6,81 | 19,31 | 18,55 | |||||||
| 20 | 17,0 | М30×1,5 | 24 | 45 | 27 | 19 | 36 | 16,0 | 39 | 60 | 18 | 9,18 | 26,04 | 25,00 | ||||||
| 22 | 19,0 | М33×2 | 27 | 50 | 22 | 40 | 16,5 | 43 | 66 | 3 | 21 | 10,35 | 29,30 | — | ||||||
| 25 | 22,0 | 28 | 30 | 17,0 | 44 | 22 | 14,92 | 42,30 | ||||||||||||
| 28 | 25,0 | М39×2 | 32 | 60 | 32 | 23 | 42 | 21,0 | 48 | 74 | 26 | 18,40 | 52,20 | |||||||
| 30 | 27,0 | 34 | 36 | 49 | 28 | 18,50 | 52,40 | |||||||||||||
| 32 | 28,0 | М42×2 | 38 | 41 | 43 | 23,0 | 52 | 76 | 30 | 19,70 | 55,80 | |||||||||
| 34 | 30,0 | М45×2 | 24 | 22,60 | 64,00 | |||||||||||||||
| 36 | 32,0 | М48×2 | 40 | 70 | 46 | 25 | 44 | 25,0 | 55 | 81 | 0,5 | 25,55 | 72,30 | |||||||
| 38 | 34,0 | 43 | 26,80 | 76,00 | ||||||||||||||||
Исполнение 2

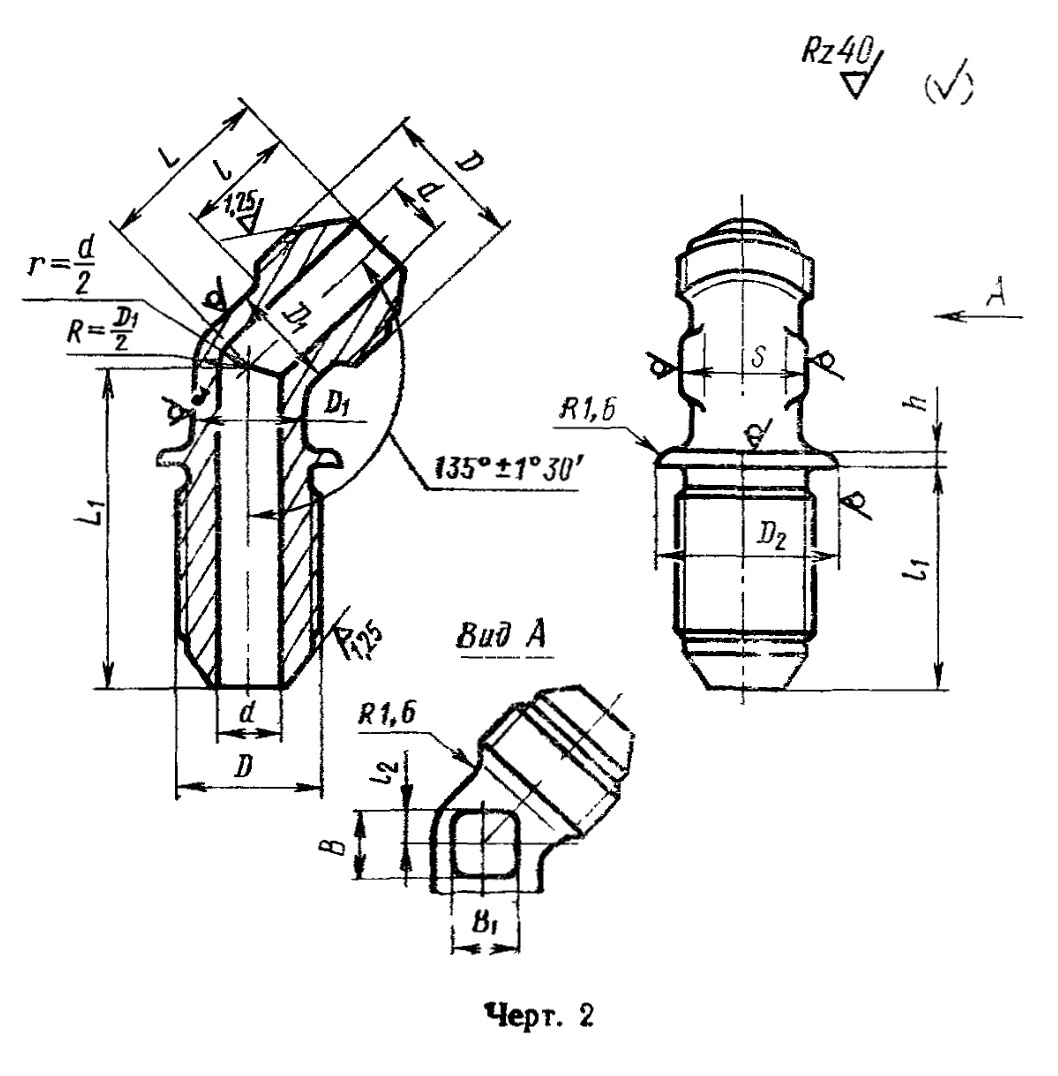

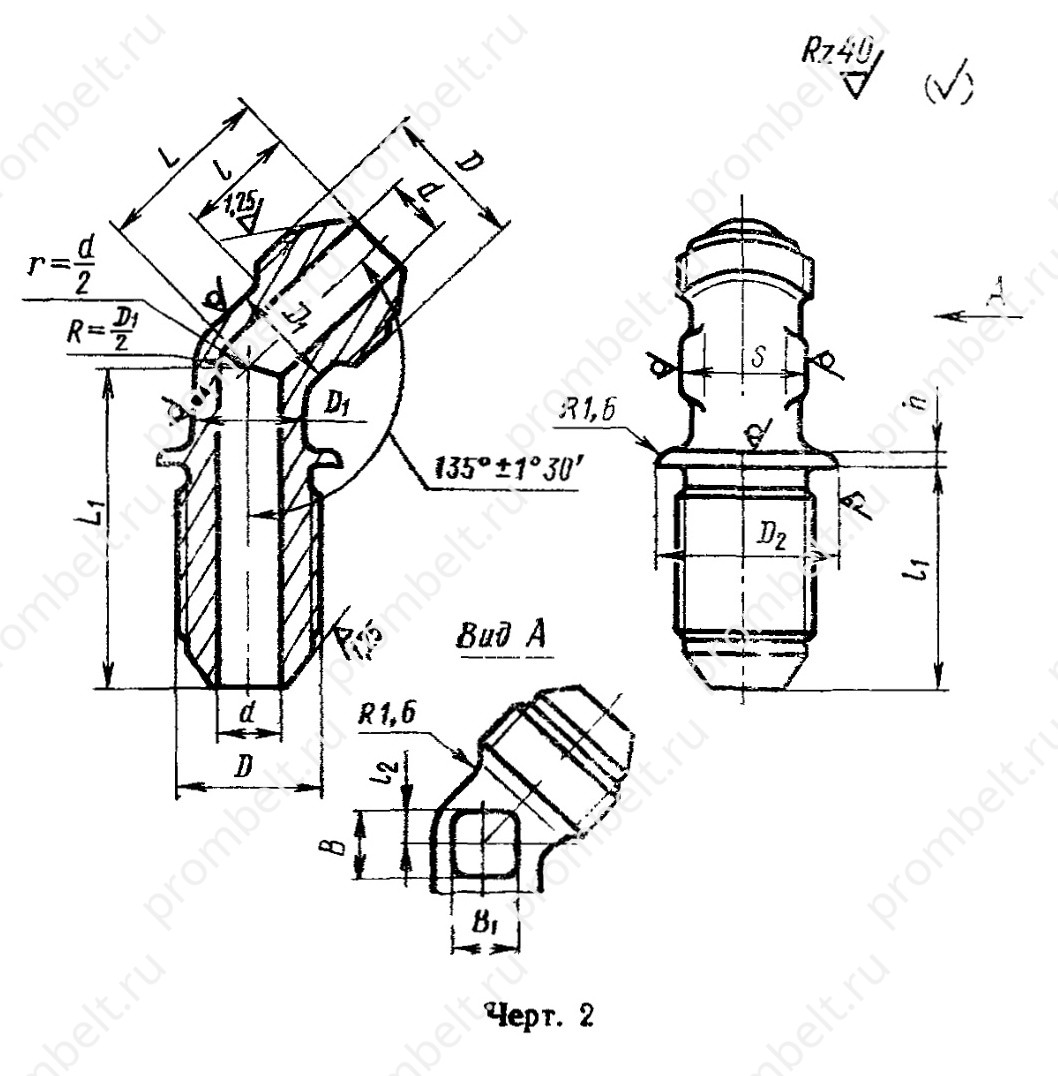

3. Конструкция и размеры фланцевых проходных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
Условные обозначения исполнения 2
- Пример условного обозначения фланцевого проходного угольника исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава:
*Угольник фланцевый 2—12—31А ГОСТ 13963—74* - То же, из стали марки 45:
*Угольник фланцевый 2—12—22А ГОСТ 13963—74* - То же, из стали марки 12Х18Н9Т:
*Угольник фланцевый 2—12—13А ГОСТ 13963—74* - То же, из стали марки 13Х11Н2В2МФ:
*Угольник фланцевый 2—12—11А ГОСТ 13963—74* - То же, из бронзы:
*Угольник фланцевый 2—12—41А ГОСТ 13963—74* - То же, для изделий общего применения:
*Угольник фланцевый 2—12—31 ГОСТ 13963—74* - То же, для изделий общего применения:
*Угольник фланцевый 2—12—22 ГОСТ 13963—74* - То же, для изделий общего применения:
*Угольник фланцевый 2—12—13 ГОСТ 13963—74* - То же, для изделий общего применения:
*Угольник фланцевый 2—12—11 ГОСТ 13963—74* - То же, для изделий общего применения:
*Угольник фланцевый 2—12—41 ГОСТ 13963—74*
Таблица 2
| Размеры в мм | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | Применяе- мость | d | D | D₁ | D₂ | S | l | l₁ | l₂ | L | L₁ | h | B | B₁ | Масса 100 шт, кг | ||||
| Пред. откл. ±0,3 | Номин. | Пред. откл. | Номин. | Пред откл | Пред откл | Алю- миниевый сплав | Сталь | Бронза | |||||||||||
| ±0,4 | ±0,2 | ||||||||||||||||||
| 3 | 1,7 | M8×1 | 6 | 14 | 7 | 11 | 24 | ±0,3 | 1 | 17 | ±0,3 | 35 | 2 | 5 | 5 | 0,44 | 1,25 | 1,20 | |
| 4 | 2,7 | M10×1 | 8 | 18 | 10 | 12 | 25 | 2 | 18 | 37 | 6 | 6 | 0,71 | 2,01 | 1,94 | ||||
| 6 | 3,7 | M12×1 | 10 | 20 | 12 | 13 | 26 | 21 | 38 | 1,08 | 3,06 | 2,95 | |||||||
| 8 | 5,5 | M14×1 | 12 | 14 | 27 | 41 | 7 | 7 | 1,50 | 4,25 | 4,09 | ||||||||
| 10 | 7,5 | M16×1 | 14 | 22 | 17 | 14 | 29 | 3 | 22 | 44 | 9 | 9 | 2,24 | 6,36 | 6,12 | ||||
| 12 | 9,5 | M20×1,5 | 16 | 26 | 19 | 17 | 32 | ±0,4 | 4 | 26 | 47 | 10 | 10 | 3,02 | 8,57 | 8,24 | |||
| 14 | 11,5 | M22×1,5 | 18 | 30 | 22 | 28 | 50 | 13 | 13 | 4,10 | 11,63 | 11,20 | |||||||
| 16 | 13,5 | M24×1,5 | 20 | 35 | 18 | 34 | 5 | 30 | 53 | 15 | 15 | 4,94 | 14,02 | 13,48 | |||||
| 18 | 15,5 | M27×1,5 | 22 | 42 | 24 | 35 | 31 | ±0,4 | 58 | 16 | 17 | 6,34 | 17,98 | 17,30 | |||||
| 20 | 17,0 | M30×1,5 | 24 | 45 | 27 | 19 | 36 | 6 | 33 | 18 | 18 | 7,86 | 22,30 | 21,45 | |||||
| 22 | 19,0 | M33×2 | 27 | 50 | 22 | 40 | 36 | 62 | 3 | 20 | 21 | 11,80 | 25,25 | — | |||||
| 25 | 22,0 | 28 | 30 | 7 | 39 | 21 | 22 | 11,72 | 33,25 | ||||||||||
| 28 | 25,0 | M39×2 | 32 | 60 | 32 | 23 | 42 | 9 | 43 | 72 | 25 | 28 | 14,22 | 40,30 | |||||
| 30 | 27,0 | 34 | 36 | 15,05 | 42,60 | ||||||||||||||
| 32 | 28,0 | M42×2 | 38 | 41 | 43 | 44 | 74 | 30 | 16,72 | 47,40 | |||||||||
| 34 | 30,0 | M45×2 | 24 | 20,10 | 57,00 | ||||||||||||||
| 36 | 32,0 | M48×2 | 40 | 70 | 25 | 44 | 10 | 48 | 78 | 28 | 23,15 | 65,50 | |||||||
| 38 | 34,0 | 43 | 46 | 24,50 | 69,50 | ||||||||||||||
Материалы
- 31А — Алюминиевый сплав; для изделий общего применения — 31
- 22А — Сталь марки 45; для изделий общего применения — 22
- 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
- 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
- 41А — Бронза; для изделий общего применения — 41
